Наконечник вилочного типа с ПВХ манжетой, для проводов под опрессовку 0,25-1,5 мм2, под болт M3
Описание

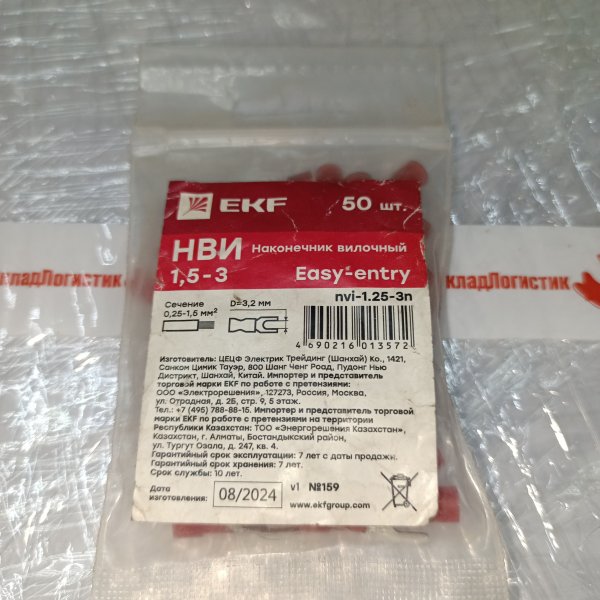

Наконечник вилочного типа с ПВХ манжетой, для проводов под опрессовку 0,25-1,5 мм2, под болт M3 nvi-1.25-3n
Наконечники вилочные изолированные серии НВИ предназначены для оконцевывания многопроволочных (гибких) медных проводов и используются при монтаже электрических узлов, где предусмотрено соответствующее контактное соединение на основе винтовой фиксации. При необходимости оперативных перекроссировок предпочтительно использование вилочных наконечников, поскольку в этом случае не требуется полный демонтаж крепежного соединения, достаточно лишь ослабить винтовую фиксации.
- Цвет: Красный
- Покрытие: Лужение
- Длина: 21 мм
- Диапазон сечений: 0,5 - 1,5 мм2
- Масса, кг: 0,02
- Температура эксплуатации: От -40 до +80 °С
- Изоляция: Самозатухающий ПВХ. Класс V-0 по UL94
- Количество в упаковке: 50 шт
- Тип: Наконечник вилочный изолированный (НВИ)
- Материал: Медь
Характеристики
| Вид наконечника | Вилка |
| Максимальное сечение кабеля | 1.5 мм2 |
| Тип разъема | НВИ |
| Изоляция | Да |
| Минимальное сечение кабеля | 0.25 мм2 |
| Материал кабеля | Медь |
| Диаметр отверстия наконечника | М3 |
| Бренд | EKF |
Классификация ETIM
ETIMОбзор от AI
Наконечник вилочный EKF изолированный НВИ 1.5-3 0,25-1,5мм [уп.50шт] PROxima — это изолированный вилочный кабельный наконечник для надежного оконцевания многопроволочных медных проводников и последующего подключения к винтовым/болтовым клеммам. Вилочная форма упрощает монтаж: при ослабленном винте наконечник можно снять или установить без полного выкручивания крепежа. Изоляция снижает риск случайного контакта с токоведущими частями и повышает аккуратность сборки.
Где используется
- Щиты и шкафы управления: распределительные щиты, автоматика, КИПиА.
- Подключение к клеммникам, автоматам, реле, контакторам и другим аппаратам с винтовым зажимом.
- Монтаж слаботочных и силовых цепей в пределах допустимого сечения проводника.
- Ремонт и обслуживание оборудования, где важно быстрое снятие/установка проводника.
Особенности и преимущества
- Вилочная форма — ускоряет обслуживание: не требуется полностью выкручивать винт клеммы.
- Изолированная юбка — уменьшает вероятность короткого замыкания при тесной компоновке проводов.
- Надежный электрический контакт — корректное обжатие обеспечивает стабильное соединение и снижает нагрев в точке подключения.
- Аккуратная маркировка и унификация — удобно для серийного монтажа и типовых решений.
- Серия PROxima — решение для регулярного применения в электромонтаже.
Характеристики
- Тип изделия: наконечник кабельный вилочный, изолированный (НВИ)
- Бренд: EKF
- Серия: PROxima
- Модель/наименование: НВИ 1.5-3
- Диапазон сечений проводника: 0,25–1,5 мм²
- Размер под крепеж: М3 (в обозначении “-3”)
- Тип монтажа: опрессовка (обжим) на многожильный провод
- Количество в упаковке: 50 шт
- Артикул производителя: nvi-1.25-3n
Совместимость и рекомендации по монтажу
- Подбирайте наконечник по фактическому сечению проводника в пределах 0,25–1,5 мм².
- Для качественного соединения используйте соответствующие обжимные клещи под изолированные наконечники.
- После обжима выполните легкую проверку на вырыв: наконечник не должен проворачиваться и сходить с жилы.
- При подключении к клемме убедитесь, что вилка полностью зашла под шайбу/прижим и винт затянут с требуемым усилием.
Комплектация

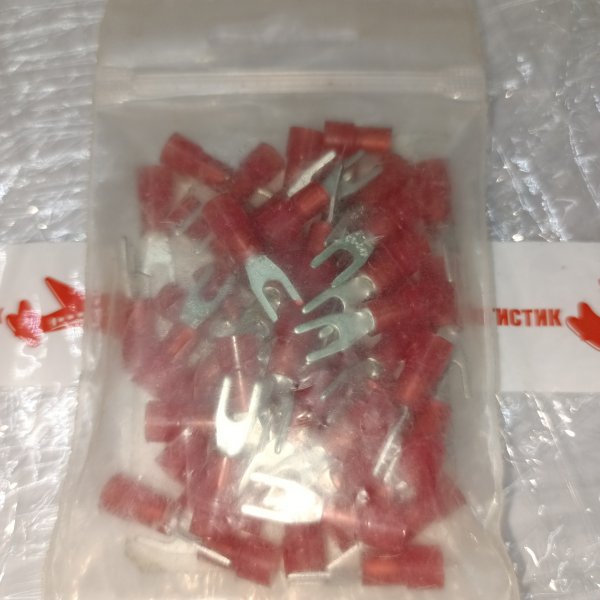

- Наконечник вилочный изолированный EKF НВИ 1.5-3 — 50 шт (упаковка)
