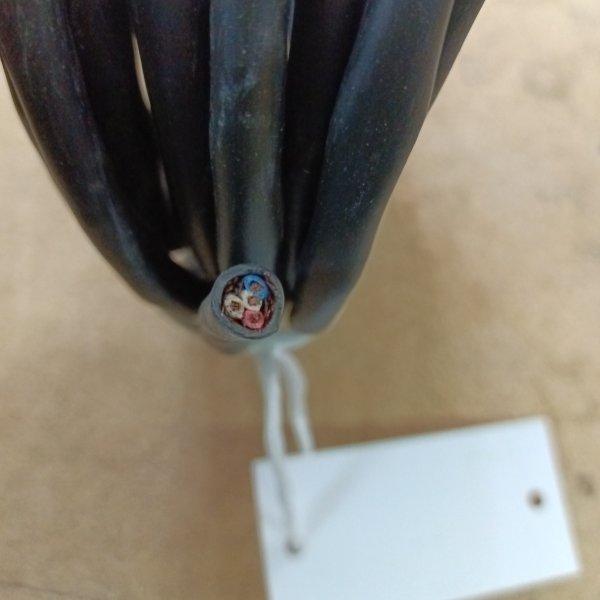

Межблочный контрольный кабель МКЭШВ нг А LS с 4-мя медными лужеными жилами 0,5 мм2 мп (многопроволочный) попарно скрученные в защитном шланге
Описание
Межблочный контрольный кабель МКЭШВ нг А LS с 4-мя медными лужеными жилами 0,5 мм2 мп (многопроволочный) попарно скрученные в защитном шланге МКЭШвнг(А)-LS 2х2х0,5
МКЭШвнг(А)-LS - кабель многожильный монтажный с гибкими лужеными жилами, скрученными попарно, с изоляцией из ПВХ пластиката пониженной пожарной опасности с низким газо- и дымовыделением, в медной экранирующей оплетке, в защитном шланге из ПВХ пластиката пониженной пожарной опасности с низким газо- и дымовыделением.
Кабели предназначены для формирования информационных полевых шин, подключения датчиков с цифровым частотно-модулированным сигналом, сигналом 4-20 мА, по интерфейсу HART, RS485, RS482, RS422 и другим интерфейсам, требующим использование «витой пары» в качестве канала приема/передачи данных. Рабочее номинальное переменное напряжение до 500 В включительно, частота до 400 Гц или постоянное напряжение до 750 В включительно, температурный режим эксплуатации от -60°С до +70°С.
- Токопроводящая жила: медная, луженая, многопроволочная.
- Изоляция: ПВХ пластикат, для кабелей с индексом нг(А)-LS - ПВХ пластикат пониженной пожарной опасности с низким газо- и дымовыделением, для кабелей климатического исполнения ХЛ1 ПВХ пластикат морозостойкий.
- Скрутка: изолированные токопроводящие жилы скручены между собой в пары; пары скручены в сердечник повивной или пучковой скруткой. В каждом повиве сердечника есть две счетные пары жил, отличающиеся цветом друг от друга и от остальных пар повива.
- Экран: оплетка из медной проволоки плотностью не менее 65 %. Допускается вместо экранирующей оплетки накладывать экран из алюмофлекса и дренажную жилу из медной луженой проволоки сечением не менее 0,12 мм2. В окончании обозначения экранированной пары дополнительно ставится буква "ф" Допускается под экран на скрученные пары накладывать полиэтилентерефталатную пленку.
- Защитный шланг: ВХ пластикат, ПВХ пластикат пониженной горючести, ПВХ пластикат пониженной пожарной опасности с низким газо- и дымовыделением. Для кабелей климатического исполнения ХЛ1 ПВХ пластикат морозостойкий.
- Количество изолированных пар в кабеле: 2.
- Сечение жил: 0,5 мм2.
- Электрическое сопротивление изоляции кабеля, пересчитанное на 1 км длины и температуру 20°С, должно быть не менее 10 МОм.
- Кабель стоек к изгибу.
- Кабель не распространяет горение при одиночной прокладке;
- Кабели с индексами «нг(А)» и «нг(А)-LS» не распространяют горение при прокладке в пучках.
- Кабель предназначен для эксплуатации при температуре окружающей среды от минус 60°С до плюс 70°С в условиях фиксированного монтажа и от -15°С до +70°С в условиях монтажных изгибов.
- Кабель может эксплуатироваться при относительной влажности воздуха до 93 % при температуре 35°С.
- Минимальный радиус изгиба при монтаже и эксплуатации должен быть не менее двадцати максимальных диаметров кабеля.
- Максимальная температура токопроводящей жилы при эксплуатации не должна превышать 70°С.
Характеристики
| Бренд | Кабельный завод |
| Область применения | монтажный, телекоммуникационный |
| Маркировка кабеля | МКШ, МКЭШ, МКЭШвнг(А)-LS, МКЭШнг(А)-LS |
| Дополнительные свойства | LS - с низким газо-дымовыделением |
| Дополнительные свойства | со скрученными попарно жилами |
| Дополнительные свойства | экранированный |
| Количество жил | 2х2 |
| Сечение жилы,мм2 | 0,5 |
| Тип жилы | Медь |
Обзор от AI
Кабель монтажный МКЭШВнг(А)-LS 2х2х0,5 экранированный — специализированный монтажный кабель для передачи сигналов управления и данных в системах автоматики, КИПиА и промышленной электроники. Конструкция с экранированием снижает влияние внешних электромагнитных помех и помогает сохранить стабильность сигнала на линии. Исполнение нг(А)-LS рассчитано на объекты с повышенными требованиями к пожарной безопасности: кабель не распространяет горение (категория А) и имеет пониженное дымо- и газовыделение (LS).
Где используется
- Системы КИПиА: датчики, преобразователи, исполнительные механизмы, сигнальные цепи.
- Шкафы управления и автоматики: подключения модулей ввода-вывода, реле, клемм, контроллеров.
- Линии связи и сигнализации внутри зданий и производственных помещений.
- Цепи управления и телеметрии на предприятиях с высоким уровнем электромагнитных помех.
- Монтаж оборудования на объектах, где важны низкое дымовыделение и негорючесть при групповой прокладке.
Особенности и преимущества
- Экранирование — снижает наводки от силовых кабелей, электродвигателей и частотных преобразователей, повышает помехоустойчивость сигнальных линий.
- нг(А) — кабель не распространяет горение при групповой прокладке, что важно для трасс в лотках, коробах, жгутах.
- LS — пониженное дымо- и газовыделение, повышает безопасность эвакуации и снижает коррозионное воздействие продуктов горения на оборудование.
- Парная скрутка — улучшает стабильность передачи сигнала и уменьшает взаимные помехи между цепями.
- Удобство монтажа — типовой формат для коммутации сигнальных цепей в шкафах и на технологических линиях.
Основные характеристики
- Тип: кабель монтажный, экранированный
- Марка: МКЭШВнг(А)-LS
- Количество пар: 2
- Жил в паре: 2
- Общее количество жил: 4
- Сечение жилы: 0,5 мм²
- Исполнение по пожарной безопасности: нг(А)-LS (не распространяет горение при групповой прокладке, низкое дымо- и газовыделение)
- Назначение: передача сигналов управления/измерения, подключение приборов и устройств автоматики
Рекомендации по применению
- Для максимального эффекта экранирования подключайте экран по принятой на объекте схеме заземления (обычно со стороны шкафа/источника сигнала).
- При совместной прокладке с силовыми линиями соблюдайте разделение трасс или используйте металлические лотки/перегородки.
- Подбирайте кабель по условиям монтажа и требованиям проекта (среда, способ прокладки, требования пожарной безопасности).
Важно
Точные конструктивные параметры (диаметр, масса, радиус изгиба, материал изоляции/оболочки, диапазон температур эксплуатации и т.д.) зависят от конкретного производителя и партии. При необходимости подбора под проект запросите паспорт/сертификат на кабель.
