Трехфазный счетчик электрической энергии Меркурий на 380 Вольт

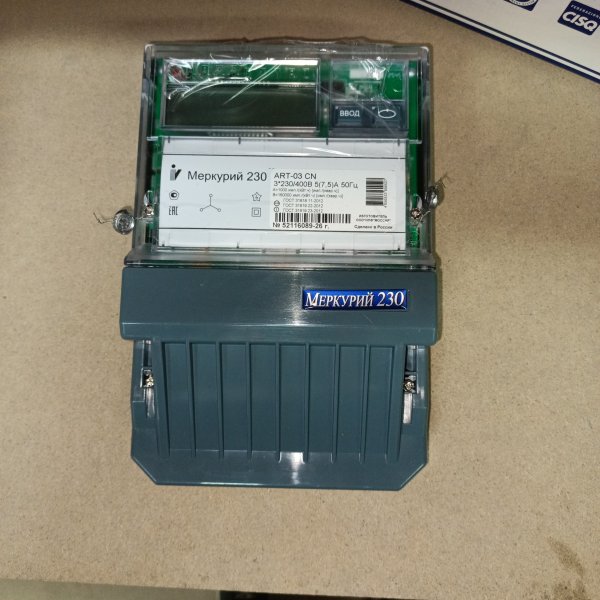

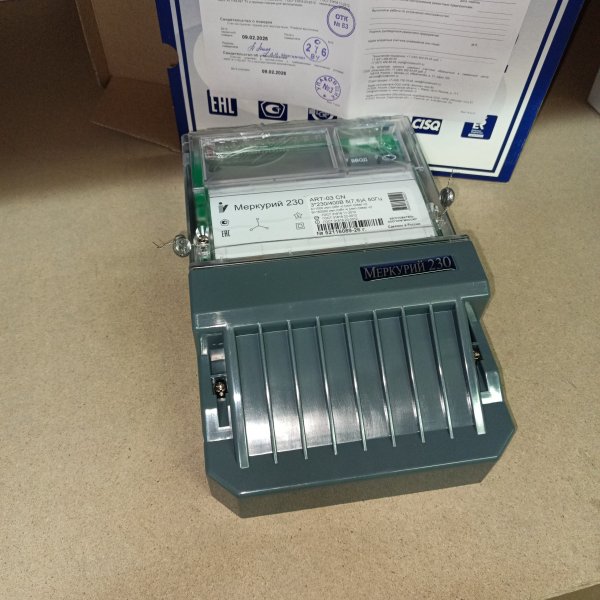

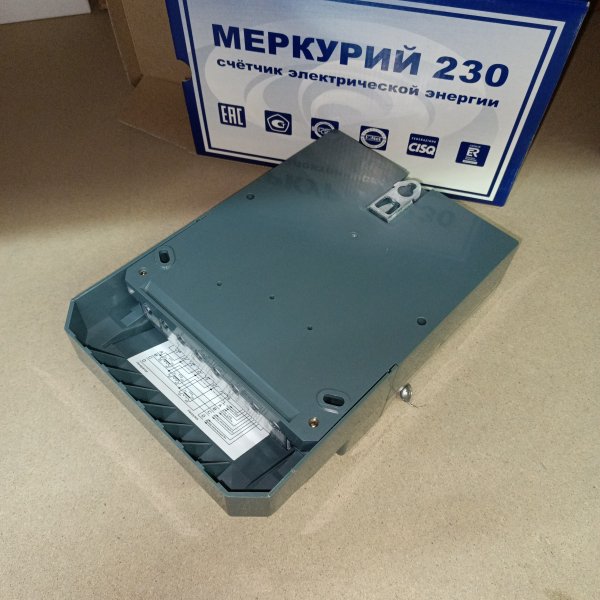

Трехфазный счетчик электрической энергии Меркурий на 380 Вольт 230ART03CN
Счетчики предназначены для учета активной и реактивной электрической энергии и мощности в одном или двух направлении в трехфазных 3-х и 4-х проводных сетях переменного тока частотой 50 Гц через измерительные трансформаторы или непосредственно с возможностью тарифного учёта по зонам суток, учёта потерь и передачи измерений и накопленной информации об энергопотреблении по цифровым интерфейсным каналам.
Эксплуатируются автономно или в составе любых информационно-измерительных систем технического и коммерческого учёта.
Функциональные возможности электросчетчика Меркурий 230 ART-03 СN:- Измерение, учёт, хранение, вывод на ЖКИ и передачу по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
- всего от сброса показаний;
- за текущие сутки и на начало суток;
- за предыдущие сутки и на начало суток;
- за текущий месяц и на начало месяца;
- за каждый из 11 предыдущих месяцев и на начало месяцев;
- за текущий год и на начало года;
- за предыдущий год и на начало года.
- Тарификатор счётчика обеспечивает возможность учёта по 4 тарифам в 16 временных зонах суток для 4-х типов дней. Каждый месяц года программируется по индивидуальному тарифному расписанию. Минимальный интервал действия тарифа в пределах суток – 1 минута.
- Измерение следующих параметров электросети:
- мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
- действующих значений фазных токов, напряжений, углов между фазными напряжениями;
- частоты сети;
- коэффициентов мощности по каждой фазе и по сумме фаз;
- Счётчики отображают на ЖК-индикаторе:
- значение потреблённой активной и реактивной электрической энергии по каждому тарифу (до четырёх) и сумму по всем тарифам с нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч;
- фазное напряжение и ток в каждой фазе;
- измеренное значение активной, реактивной и полной мощности (время интеграции 1 с ) как по каждой фазе, так и суммарную по трем фазам с индикацией квадранта, в котором находится вектор полной мощности;
- утренний и вечерний максимумы активной и реактивной мощности в текущем и 3-х предыдущих месяцах;
- коэффициент мощности по каждой фазе и суммарный по трем фазам;
- углы между фазными напряжениями;
- частоту сети;
- текущее время и дату;
- параметры модема силовой сети;
- пиктограмма уровня сигнала модема PLC;
|
| XX | Номин. напряжение, В | Номин(базовый) ток, А | Максимальный ток, А | Класс точности при измерении | |
| активной энергии | реактивной энергии | ||||
| 00 | 3*57,7(100) | 5 | 7,5 | 0,5S | 1,0 |
| 01 | 3*230(400) | 5 | 60 | 1,0 | 2,0 |
| 02 | 3*230(400) | 10 | 100 | 1,0 | 2,0 |
| 03 | 3*230(400) | 5 | 7,5 | 0,5S | 1,0 |
- C - интерфейс CAN
- R - интерфейс RS485
- I - Инфракрасный порт
- L - модем PLC
- G - модем GSM
Отсутствие символа в наименовании счётчика означает отсутствие соответствующей функции.
| Бренд | Инкотекс |
| Напряжение | 400В (3 фазы) |
| Кол-во тарифов | Многотарифный |
| Тип подключения | Трансформаторного |
| Номинальный ток | 5-7,5 А |
| Тип дисплея | Жидкокристаллический |
| Допфункция | CAN |
| Тип установки | На монтажную плату |
| Тип измеряемой энергии | Активная и реактивная мощность |
| Класс точности | 0.5S/1 |
Счётчик электроэнергии EC001506
Счетчик Меркурий 230 ART-03 CN 3ф 5-7.5А класс точн. 0.5S/1.0 многотариф. CAN ЖКИ Моск. вр. Инкотекс М0000052401
Меркурий-230 ART-03CN — трехфазный многотарифный счетчик из линейки «Меркурий», который обычно берут туда, где важны раздельный учет по тарифам и нормальная интеграция в систему учета. Это модель трансформаторного включения, поэтому ее ставят не «вместо автомата на вводе», а в щитах с измерительными трансформаторами тока — как и положено для более серьезных нагрузок.
Где применяется
Такой счетчик чаще всего встречается в коммерческом учете на объектах с трехфазным вводом: небольшие производства, складские помещения, офисные здания, узлы учета в ВРУ/ГРЩ, а также на объектах, где нужно вести расчет по нескольким тарифам и передавать данные в АСКУЭ или диспетчеризацию. В быту его тоже ставят, но обычно именно там, где ввод сделан через ТТ и требуется многотарифность.
Ключевые характеристики
- Трехфазный счетчик, сеть 230/400 В.
- Многотарифный учет.
- Трансформаторное включение (через трансформаторы тока).
- Номинальный ток 5 А, максимальный 7,5 А (по вторичной цепи ТТ).
- Интерфейс CAN для обмена данными.
- ЖК-индикатор для отображения параметров и показаний.
- Артикул производителя: 230ART03CN.
- Бренд: Инкотекс.
Конструктивные и практические моменты
Трансформаторное включение удобно тем, что силовую часть не нужно «протаскивать» через сам прибор — в счетчик заходят вторичные цепи от ТТ. Это упрощает компоновку щита на больших токах и аккуратно разводит измерение и силовую часть. ЖКИ помогает на месте быстро проверить, что счетчик живой, какие тарифы активны и какие показания по ним накоплены — без лишних приборов и «танцев» с кнопками, если нужно просто сверить цифры при приемке.
Что защищает и как работает
Счетчик считает активную энергию в трехфазной сети и ведет раздельный учет по тарифам в зависимости от заданного расписания. При трансформаторном включении точность учета зависит не только от самого счетчика, но и от правильно подобранных трансформаторов тока и корректно заданного коэффициента трансформации в настройках — иначе показания будут «честные», но не в тех единицах, которые ожидают в расчетах. Интерфейс CAN нужен для подключения к системам сбора данных: показания можно снимать централизованно, без ручного обхода.
Почему берут
Берут за сочетание многотарифности и нормальной «системности»: CAN-интерфейс дает возможность включить узел учета в общую инфраструктуру, а трансформаторное включение делает модель уместной в щитах с большими токами. Плюс это распространенная серия — проще обслуживать и поддерживать единообразие по объекту.
Рекомендации по применению
Перед покупкой проверьте, что у вас действительно предусмотрены трансформаторы тока и вторичная цепь 5 А — эта модель рассчитана именно на такой режим. Важно аккуратно выполнить подключение вторичных цепей ТТ (полярность, фазировка, надежность клемм) и не оставлять вторичку ТТ разомкнутой. Для многотарифного учета заранее согласуйте тарифное расписание и способ снятия данных по CAN, чтобы потом не переделывать схему учета и настройки.
В чем отличие ????
Добрый день, Валерий.
Счетчики различаются типом встроенного интерфейса. С - CAN, R - RS485.
приходящий электромонтер рекомендовал купить счетчик данной модели, но просил обратить внимание на передаточное число 1000/1600
При обращении в Ваш Магазин мне сказали что таких счетчиков Меркурий-230 ART-03CN 5-7,5А у Вас нет.
можно поинтересоваться что означает это передаточное число я предполагаю что надо умножать показания на что то и какой счетчик с аналогичными характеристиками порекомендуете.
Заранее благодарен
Добрый день, Виктор.
Возможно, электрик имел в виду коэффициент трансформации трансформатора тока.
На выходе трансформатора номинальный ток должен быть 5А (для того, чтобы соответствовать номинальному току счетчика Меркурий-230).
Трансформатор подбирается в зависимости от величины потребляемой электроэнергии.
Добрый день, Татьяна.
Это возможно с использованием преобразователя интерфейса USB в CAN/RS-232/RS485 и обратно, Меркурий 221.
За более подробной информацией рекомендуем обратиться в отдел технической поддержки компании INCOTEX (Меркурий).
Добрый день, Алла.
Вам нужен счетчик с нашим артикулом 230ART03CN.
