Автоматический выключатель ИЭК ВА 47-100 3Р 25А 10 кА характеристика С (автомат электрический)

Артикул:

MVA40-3-025-C

Обзор от AI

Производитель: IEK (ИЭК)

Номинальный ток — 25 A

10 A 16 A 20 A25 A32 A 40 A 50 A 63 A 80 A 100 A

Количество модулей — 4.5

1.5 34.5

Трехполюсный модульный электрический автомат ИЕК ВА47-100 25А характеристика С

Ключевые характеристики

БрендIEK

Номинальный ток25 A

Количество полюсов3

Характеристика срабатывания кривая токаC

Отключающая способность10 кА

Количество модулей4.5

Все характеристики ›

Описание

Трехполюсный модульный электрический автомат ИЕК ВА47-100 25А характеристика С MVA40-3-025-C

Назначение и область применения выключателя автоматического IEK

Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок. 80 типоисполнений на 10 номинальных токов.

Автоматические выключатели ВА47-100 соответствуют стандартам ГОСТ Р 50345-99, ТУ 2000 АГИЕ.641.235.003

Характеристики электрического автомата MVA40-3-025-C

Номинальное напряжение частотой 50 Гц - 230/400В

Номинальный ток In - 25А

Номинальная отключающая способность - 10000А

Напряжение постоянного тока - 60В/полюс

Характеристики срабатывания электромагнитного расцепителя - C

Число полюсов - 3

Условия эксплуатации - УХЛ4

Степень защиты выключателя - IP20

Электрическая износостойкость - не менее 6000 циклов В-О

Механическая износостойкость - не менее 20000 циклов В-О

Максимальное сечение присоединяемых проводов - 35мм²

Наличие драгоценных металлов (серебро) - 0,9-1,2г/полюс

Масса 1 полюса - 0,15кг

Диапазон рабочих температур - от -40°С до +50°С

Возможность присоединения к контактным зажимам соединительных шин - PIN(штырь)

Характеристики

Бренд	IEK
Номинальный ток	25 A
Количество полюсов	3
Характеристика срабатывания кривая тока	C
Отключающая способность	10 кА
Количество модулей	4.5

Классификация ETIM

ETIM

Общ. количество полюсов3

Номин. ток25 А

Характеристика срабатывания (кривая тока)C

Номин. отключающая способность по EN 6089810 кА

Одновременное отключение нейтрали (N)Да

Номин. (расчетное) напряжение400 В

Количество защищенных полюсов3

Модульная ширина (общ. кол-во модульных расстояний)4.5

Частота50 Гц

Тип напряженияПеременный ток (AC)/Постоянный ток (DC)

Глубина установочная (встраив.)74.3 мм

Степень защиты (IP)IP20

Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.

Фото, видео и документы

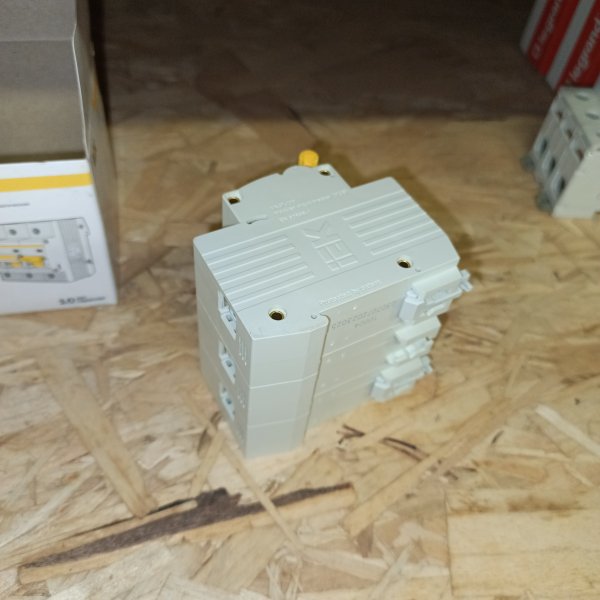

MVA40-3-025-C Автоматический выключатель ИЭК ВА 47-100 3Р 25А 10 кА характеристика С (автомат электрический) фото 1

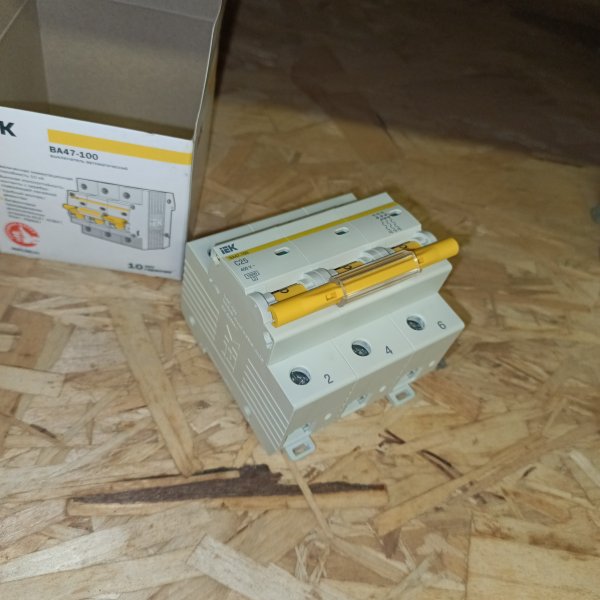

MVA40-3-025-C Автоматический выключатель ИЭК ВА 47-100 3Р 25А 10 кА характеристика С (автомат электрический) фото 2

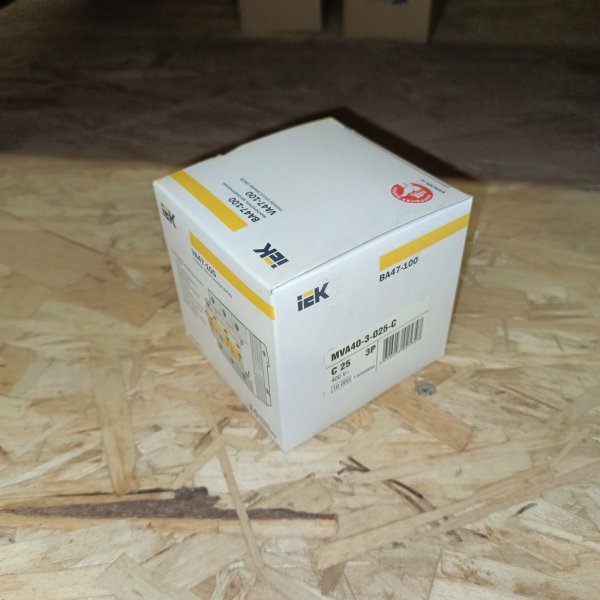

MVA40-3-025-C Автоматический выключатель ИЭК ВА 47-100 3Р 25А 10 кА характеристика С (автомат электрический) фото 3
