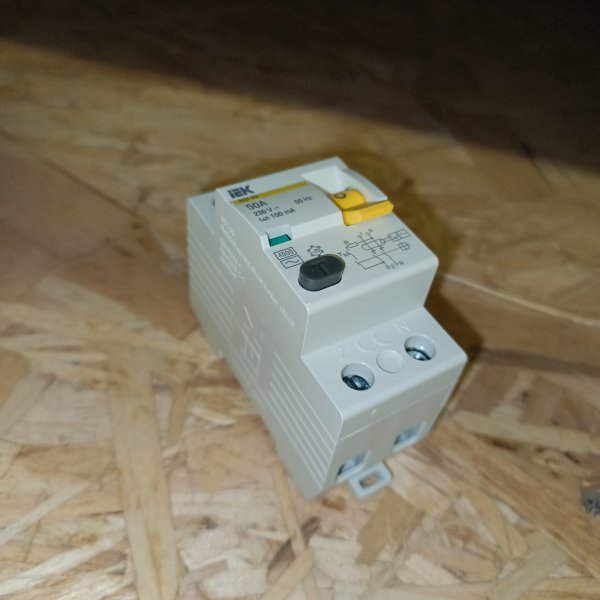

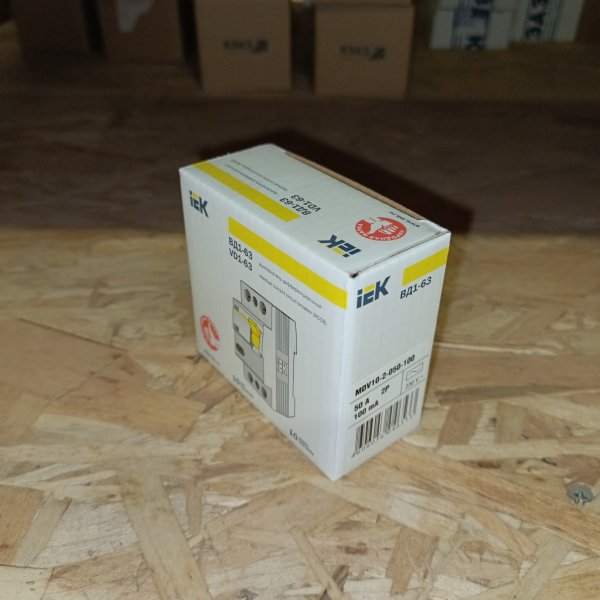

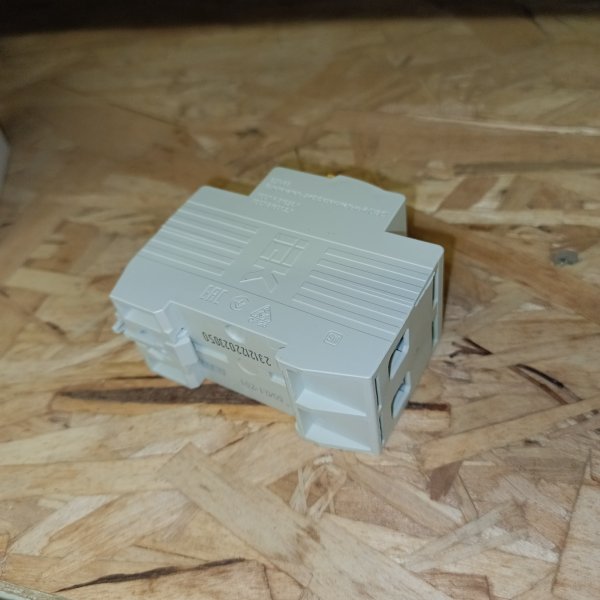

УЗО ИЭК ВД1-63 2Р 50А 100мА тип AC (ВДТ) MDV10-2-050-100

УЗО IEK ВД1-63 на 2 полюса — это тот самый прибор, который ставят не “для галочки”, а чтобы реально снизить риск поражения током и неприятных сюрпризов в проводке. Модель на 50 А с уставкой 100 мА обычно берут туда, где важнее противопожарная защита и контроль утечек, чем “чувствительность до миллиампера”.

По применению здесь все просто: его ставят в квартирных и частных щитах, в небольших коммерческих помещениях, на вводе или на отдельных группах, где есть вероятность утечки на корпус или на строительные конструкции. Часто встречается в связке с автоматами на линии — УЗО контролирует утечку, а автомат берет на себя перегрузку и короткое замыкание. Если в доме есть бойлер, стиралка, посудомойка, теплые полы или длинные линии по влажным помещениям, контроль утечки становится не теорией, а практической необходимостью.

Ключевые характеристики по делу:

• Тип: УЗО (ВДТ) серии ВД1-63.
• Бренд: IEK.
• Артикул производителя: MDV10-2-050-100.
• Полюсность: 2Р — работает в однофазных сетях, отключает и фазу, и ноль.
• Номинальный ток: 50 А — ориентируйтесь на реальную нагрузку и вводной автомат.
• Дифференциальный ток: 100 мА — уставка, которую чаще берут как противопожарную (для “глубокой” защиты людей обычно ставят 30 мА на группы).
• Тип дифференциального тока: AC — реагирует на переменный синусоидальный ток утечки.

Из практических моментов: 2-полюсное отключение — это не мелочь. Когда в щите отрабатывает УЗО, вы гарантированно разрываете и фазу, и рабочий ноль, а не оставляете “полуживую” линию с возможными обходными путями через соседние цепи. Уставка 100 мА хорошо подходит, когда нужно контролировать суммарные утечки на участке сети: например, на вводе дома или на группе с несколькими потребителями, где естественные фоновые утечки могут складываться. В таких местах слишком чувствительное УЗО иногда начинает “капризничать” без реальной аварии — 100 мА как раз компромисс между безопасностью и устойчивой работой.

Как оно работает и что защищает: внутри стоит дифференциальный трансформатор, который сравнивает ток, уходящий по фазе, и ток, возвращающийся по нулю. В норме они равны. Если часть тока “утекает” мимо — на корпус прибора, на влажную стену, на заземленные конструкции или через поврежденную изоляцию — появляется разница. Когда эта разница достигает 100 мА, УЗО отключает линию. Важно понимать границы: от перегрузки и короткого замыкания УЗО само по себе не спасает, для этого в цепи обязательно должен быть автоматический выключатель. Тип AC означает, что устройство рассчитано на утечки переменного тока; для нагрузок с выраженной электроникой и выпрямителями иногда выбирают другие типы, но здесь — классический вариант для стандартных бытовых ситуаций без усложнений.

Почему берут именно такую конфигурацию (50 А / 100 мА / 2Р): потому что она хорошо ложится на роль “вводного” или “общего” УЗО, когда нужно отслеживать утечки по объекту и снижать риск нагрева и возгорания из-за пробоев изоляции. Плюс это удобное решение для щита, где групповые линии уже закрыты своими автоматами, а сверху хочется иметь дополнительный уровень контроля по утечке.

Рекомендации по применению: подбирайте номинал УЗО не ниже тока вводного автомата или расчетной нагрузки линии, а по чувствительности сразу определитесь с задачей: 100 мА — это чаще про противопожарную защиту и “общий контроль”, а не про максимальную защиту человека на розеточной группе. Обязательно ставьте автомат до или после УЗО (в зависимости от схемы щита) — без него защита будет неполной. После монтажа проверьте работу кнопкой “Тест” и повторяйте эту проверку периодически: это простая привычка, которая реально помогает.
