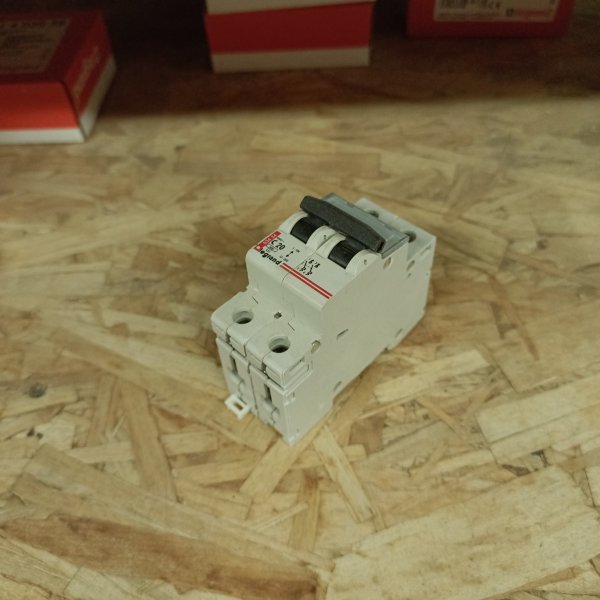

Модульный электрический автомат двухполюсный Легран DX тип С 20 ампер для защиты электрической цепи
Модульный электрический автомат двухполюсный Легран DX тип С 20 ампер для защиты электрической цепи 003434
Автоматический выключатель с термомагнитным расцепителем предназначен для включения, проведения токов в течение установленного времени и для отключения сверхтоков.
Основное назначение автоматического выключателя - защита электрических цепей в электроустановках зданий и в других низковольтных электроустановках от перегрузок и коротких замыканий. Имеется прозрачное окошко для нанесения маркировки.
- Номинальный ток: 20А
- Число полюсов: 2P
- Номинальное напряжение: 230/400В
- Предельная отключающая способность: 6кA
- Частота: 50/60Гц
- Тип время-токовой характеристики магнитного расцепителя: тип С (от 5 до 10 In)
- Степень защиты зажимов: IP20
- Степень защиты лицевой панели: IP40
- Степень защиты от механических ударов: IK04
| Бренд | Legrand |
| Номинальный ток | 20 A |
| Количество полюсов | 2 |
| Характеристика срабатывания кривая тока | C |
| Отключающая способность | 6 кА |
| Количество модулей | 2 |
Модульный автоматический выключатель (автомат) EC000042
Авт.Выкл. DX 2П C20A 6kA
Тип устройства: автоматический выключатель, электрический автомат, пакетник
Если нужен обычный «рабочий» автомат без сюрпризов, Legrand DX на 20 А в исполнении 2P — как раз из таких. Это двухполюсный модульный автомат с характеристикой C: держит штатные пусковые токи бытовой нагрузки и при этом нормально отрабатывает короткие замыкания и перегрузки.
Где применяется
Чаще всего такой автомат ставят в квартирных и небольших коммерческих щитах там, где нужно разрывать сразу два проводника линии. Это удобно для однофазных цепей, когда хочется отключать и фазу, и второй проводник одновременно (например, на отдельных группах, в подсобных помещениях, на вводе небольшой линии или для оборудования, которому важнее «полное» отключение, чем экономия одного модуля).
Ключевые характеристики
- Серия: Legrand DX
- Номинальный ток: 20 А
- Полюсность: 2P
- Характеристика срабатывания: тип C
- Ширина в щите: 2 модуля (2М)
- Артикул производителя: 003434
Практические моменты
Два полюса — это не «про мощность», а про удобство и безопасность обслуживания: одним рычагом снимаете питание с линии целиком. В щите такой автомат занимает ровно два модуля, поэтому его легко закладывать в компоновку, особенно когда щит собирается аккуратно и без тесноты. Характеристика C обычно хорошо подходит под стандартные бытовые группы, где встречаются приборы с кратковременными пусковыми токами.
Что защищает и как работает
Внутри у автомата два независимых механизма срабатывания: тепловой — реагирует на длительную перегрузку (когда ток чуть выше нормы держится долго), и электромагнитный — отрабатывает резкое превышение тока при коротком замыкании. При аварии автомат отключает оба полюса одновременно, так что линия обесточивается полностью.
Почему берут
Берут за понятную логику применения: 20 А — ходовой номинал, тип C — универсальный для большинства групп, а 2P удобно там, где нужно отключать линию целиком одним движением. Плюс серия DX часто выбирается, когда важна предсказуемая работа в типовых щитах без экзотики.
Рекомендации по применению
Перед установкой проверьте, что номинал 20 А действительно соответствует линии: автомат подбирают под кабель и условия прокладки, а не «чтобы не выбивало». Для корректной работы защиты по короткому замыканию важно, чтобы в точке установки была достаточная отключающая способность сети и нормальная петля «фаза-ноль/PE» — особенно в старом фонде. Монтаж и подключение лучше делать с протяжкой клемм по регламенту и последующей проверкой под нагрузкой.
