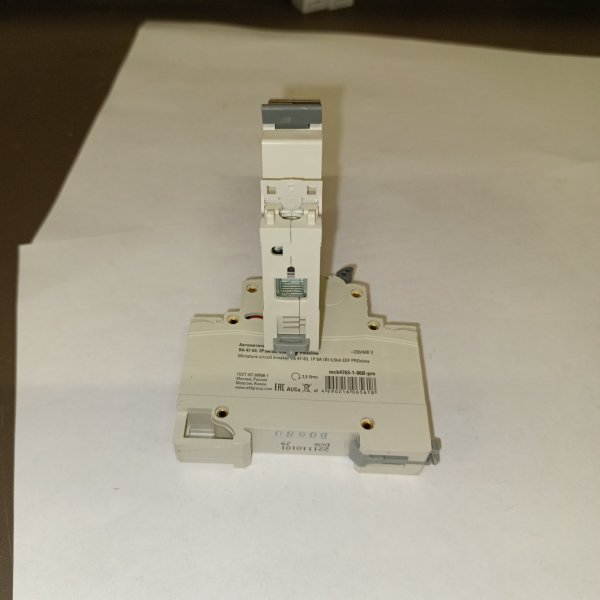

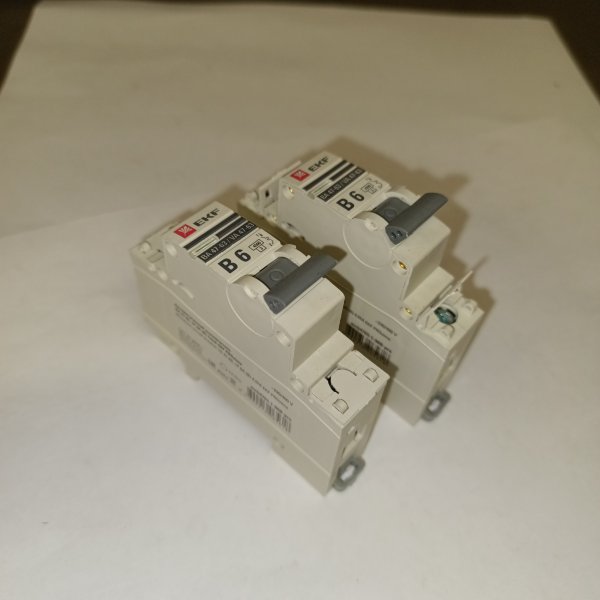

Однополюсный модульный электрический автомат ЭКФ PROxima ВА47-63, номинальный ток 6 Ампер, с характеристикой B
Описание
Однополюсный модульный электрический автомат ЭКФ PROxima ВА47-63, номинальный ток 6 Ампер, с характеристикой B mcb4763-1-06B-pro
Автоматические выключатели ВА 47-63 4,5 кА EKF PROxima являются механическими коммутационными аппаратами и соответствуют ГОСТ Р50345-2010. Особенностью данной серии выключателей является усовершенствованная конструкция. В выключателях имеются пластиковые крышки, закрывающие доступ к винтовому зажиму и служащие для опломбирования выключателей, что исключает несанкционированный доступ к проводникам. Корпус выключателей усилен дополнительными заклепками для устранения эффекта расхождения корпуса. Выключатели оборудованы удобной ручкой управления, обеспечивающей надежное оперирование изделиями. На лицевой панели выключателей имеется цветовой индикатор состояния. Конструкция установочного зажима обеспечивает свободную установку выключателя на DIN-рейку.
- Применение:
- Проведение тока в нормальном режиме.
- Оперативное управление участками электрических цепей.
- Защита от токов перегрузки и короткого замыкания.
- Используются в качестве основного элемента системы конечного распределения.
- Преимущества:
- Автоматическая доводка рукоятки управления
- Двухпозиционный зажим на DIN-рейку
- Индикаторное окно состояния контактов
- Монолитная лицевая панель
- Углубления на корпусе для охлаждения аппарата
Характеристика B – выключатель сработает между 3- и 5-кратным значением номинального тока. Применяют в сетях с небольшим либо отсутствующим пусковым повышением тока (осветительные).
- Характеристики:
- Номинальная отключающая способность по EN 60898: 4,5 кА
- Модульная ширина (общ. кол-во модульных расстояний): 1
- Номинальная отключающая способность короткого замыкания Icu МЭК 60947-2, при 230В: 4,5 кА
- Номинальный ток: 6 А
- Тип напряжения: AC (перемен.)
- Характеристика срабатывания (кривая тока): B
- Срок службы: 10 лет
- Общее количество полюсов: 1
- Поперечное сечение подключ. многопроволочного (гибкого) провода: 1...25 мм2
Характеристики
| Бренд | EKF |
| Номинальный ток | 6 A |
| Количество полюсов | 1 |
| Характеристика срабатывания кривая тока | B |
| Отключающая способность | 4.5 кА |
| Количество модулей | 1 |
Классификация ETIM
ETIMОбзор от AI
Этот однополюсный автомат EKF PROxima ВА 47-63 на 6 А с характеристикой B — из тех аппаратов, которые ставят, когда нужна аккуратная и предсказуемая защита линии без сюрпризов. Подходит для типовых щитов в квартире или небольшом коммерческом помещении, где важно, чтобы автомат корректно работал с обычной нагрузкой и не «капризничал» от кратковременных пусковых токов.
Чаще всего такой номинал встречается на отдельных маломощных линиях: освещение, вытяжки, вентиляторы, цепи управления, отдельные розетки под небольшую нагрузку. В общем, там, где кабель и потребление рассчитаны на небольшой ток, а отключение при перегрузке должно быть быстрым и понятным. Один полюс означает, что автомат разрывает фазный проводник — стандартный подход для однофазных групповых линий.
Ключевые параметры, на которые стоит смотреть:
- серия: ВА 47-63 (линейка модульных автоматов для распределительных щитов);
- число полюсов: 1P;
- номинальный ток: 6 А;
- характеристика отключения: B;
- отключающая способность: 4,5 kA;
- артикул производителя: mcb4763-1-06B-pro.
Из практики: характеристика B обычно выбирается для линий без выраженных пусковых токов — например, свет и «спокойные» потребители. За счет этого автомат чувствительнее к перегрузке и коротким замыканиям на таких участках сети. Отключающая способность 4,5 kA — рабочий вариант для большинства бытовых щитов; ее берут, когда условия по току КЗ соответствуют этому уровню (если щит рядом с вводом и токи могут быть выше — этот момент лучше проверять расчетом или по проекту).
По работе все просто: внутри два расцепителя. Тепловой реагирует на длительную перегрузку (когда линия долго тянет больше нормы), электромагнитный отключает мгновенно при коротком замыкании. В итоге автомат защищает проводку и соединения от перегрева и от аварийных токов, снижая риск оплавления изоляции и последующих проблем в щите.
Почему берут именно такой: понятный номинал для «тонких» линий, характеристика B — под бытовую нагрузку без тяжелых пусков, и нормальная отключающая способность для типовых квартирных/офисных сетей. Плюс серия PROxima у EKF — распространенная, удобно поддерживать единый парк модульки в щите.
Рекомендации по применению: подбирайте автомат не «по прибору», а по сечению кабеля и назначению линии, а уже потом — по реальной нагрузке. Для моторов, компрессоров и инструментов с заметным пуском чаще смотрят в сторону характеристики C, чтобы не ловить лишние отключения. И, как обычно, аккуратная затяжка клемм с правильным моментом и периодическая проверка в щите решают половину проблем с нагревом и ложными срабатываниями.
