Модульный электрический автомат однополюсный ЕКФ тип Б 20 ампер для защиты электрической цепи
Модульный электрический автомат однополюсный ЕКФ тип Б 20 ампер для защиты электрической цепи mcb4729-1-20-B
- Автоматические выключатели ВА 47-29 EKF Basic применяются в административных, промышленных и жилых сооружениях:
- проведение тока в нормальном режиме;
- оперативное управление участками электрических цепей;
- защита от токов перегрузки и короткого замыкания;
- используются в качестве основного элемента системы конечного распределения.
Времятоковая характеристика срабатывания – диапазон срабатывания электромагнитной защиты. B – выключатель сработает между 3- и 5-кратным значением номинального тока. Применяют в сетях с небольшим либо отсутствующим пусковым повышением тока (осветительные).
- Характеристики:
- Модульная ширина (общ. кол-во модульных расстояний): 1
- Номинальная отключающая способность короткого замыкания Icu МЭК 60947-2, при 230В: 4,5 кА
- Номинальный ток: 20 А
- Тип напряжения: AC (перемен.)
- Характеристика срабатывания (кривая тока): B
- Гарантийный срок эксплуатации: 3 года
- Общее количество полюсов: 1
- Поперечное сечение подключ. многопроволочного (гибкого) провода: 1...25 мм2
| Бренд | EKF |
| Номинальный ток | 20 A |
| Количество полюсов | 1 |
| Характеристика срабатывания кривая тока | B |
| Отключающая способность | 4.5 кА |
| Количество модулей | 1 |
Модульный автоматический выключатель (автомат) EC000042

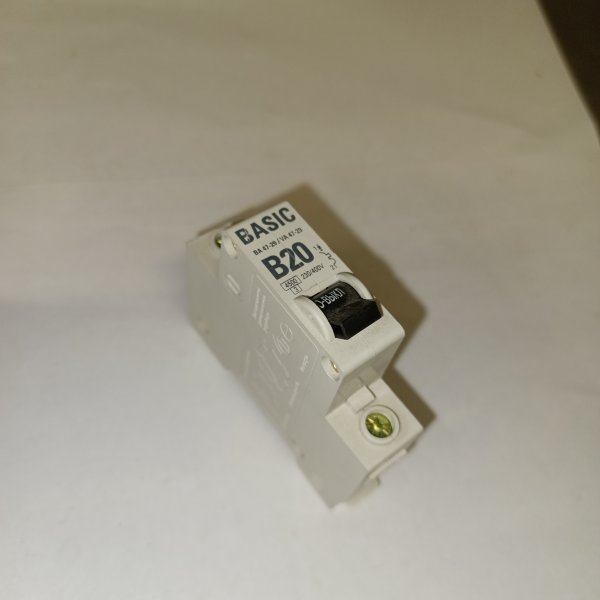

Выключатель автоматический модульный 1п B 20А 4.5кА ВА 47-29 Basic EKF mcb4729-1-20-B
Тип устройства: автоматический выключатель, электрический автомат, пакетник
Если нужен обычный «домашний» автомат без лишних наворотов — EKF Basic ВА 47-29 на 20 А как раз из этой категории. Это типовой модульный выключатель для щита: ставится на DIN-рейку и спокойно отрабатывает перегрузки и короткие замыкания в линии.
Где применяется
Чаще всего такие автоматы ставят в квартирных и небольших офисных щитах на отдельные группы: розетки, освещение, отдельные линии на кухню или санузел — там, где расчетный ток укладывается в 20 А. Характеристика B подходит для «спокойных» нагрузок без выраженных пусковых токов: свет, обычные розеточные группы, электроника. Если в линии есть двигатели или техника с заметным пуском, обычно уже смотрят в сторону другой характеристики, но это зависит от конкретной нагрузки и длины кабеля.
Ключевые характеристики
- Серия: EKF Basic ВА 47-29
- Количество полюсов: 1P (однополюсный)
- Номинальный ток: 20 А
- Характеристика срабатывания: B
- Отключающая способность: 4,5 кА
- Артикул производителя: mcb4729-1-20-B
Практические особенности
Однополюсный формат удобен для стандартных однофазных групп: занимает минимум места и логично встает в ряд с остальными модульными устройствами. 20 ампер — популярный номинал, когда линия сделана «с запасом» под розетки и реальную бытовую нагрузку, но без ухода в слишком большой ток, который уже начинает требовать более внимательного подхода к кабелю и защите.
Что защищает и как работает
Автомат следит за током в цепи. При длительной перегрузке (когда нагрузка выше нормы, но не «в ноль») он отключает линию не мгновенно, а с выдержкой — чтобы не реагировать на кратковременные всплески. При коротком замыкании отключение происходит быстро. Характеристика B означает более «чуткое» мгновенное срабатывание по сравнению с типом C — это полезно в бытовых линиях, где не ожидаются большие пусковые токи.
Почему берут
Берут, когда нужен понятный однополюсный автомат на 20 А под типовые группы в щите и с отключающей способностью 4,5 кА — то есть под большинство стандартных квартирных ситуаций. Серия Basic — про практичность: без сложных функций, зато с нормальной логикой применения и понятными характеристиками.
Рекомендации по применению
Номинал автомата выбирайте под сечение кабеля и реальную линию, а не «чтобы не выбивало». Тип B ставьте туда, где нет тяжелых пусков (компрессоров, насосов, станков). Подключение выполняйте аккуратно: правильная зачистка, надежная затяжка клемм и проверка нагрева под нагрузкой после ввода в работу — простые вещи, которые сильно влияют на стабильность щита.
