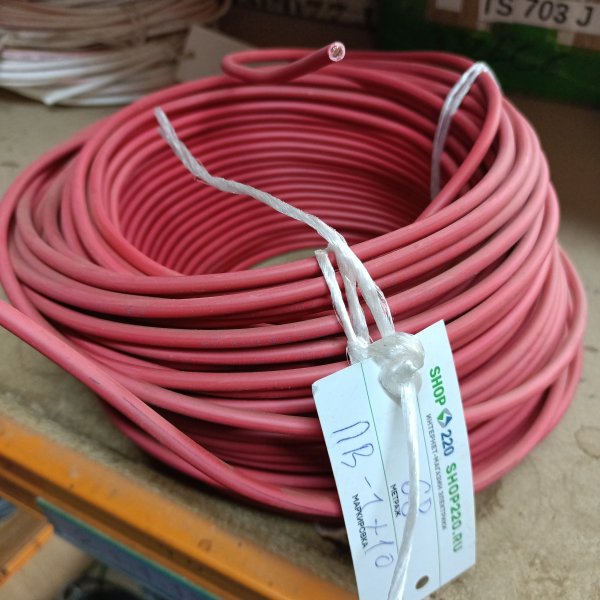

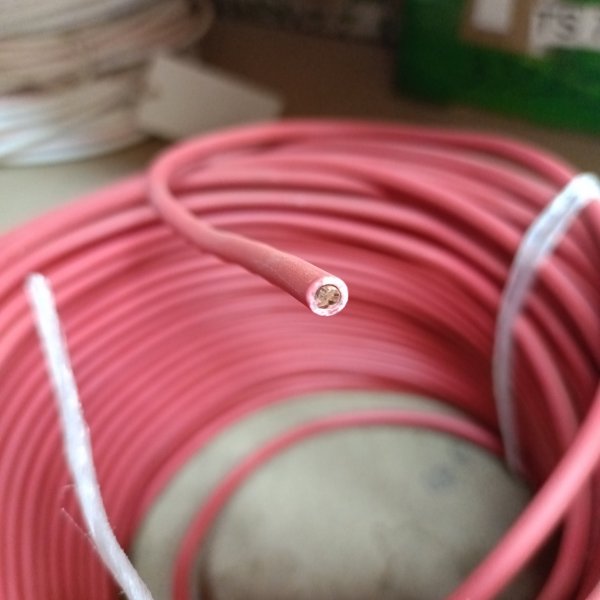

Электрический провод ПуВ нг А LS с 1-ой медной жилой 10 мм2 ож (одножильный) в красной негорючей ПВХ изоляции
Электрический провод ПуВ нг А LS с 1-ой медной жилой 10 мм2 ож (одножильный) в красной негорючей ПВХ изоляции KKZ40-00010448
ПуВнг(А)-LS 1х10 - одножильный установочный провод с медной токопроводящей жилой сечением 10 мм2. Изделие предназначено для монтажа силовых и электрических цепей, где требуется надежное стационарное подключение оборудования и электроустановок.
Провод изготовлен с учетом требований ГОСТ 31947 и относится к продукции с пониженным дымо- и газовыделением. Обозначение нг(А)-LS указывает на пониженную способность к распространению горения и низкое дымо- и газовыделение при воздействии пламени.
Красная изоляция облегчает визуальную идентификацию жилы и удобна при выполнении монтажных работ. Сечение 10 мм2 позволяет использовать изделие в цепях, рассчитанных на соответствующие электрические нагрузки.
Провод ККЗ ПуВнг(А)-LS 1х10 подходит для применения в электрощитах, распределительных устройствах, системах электроснабжения и других монтажных решениях, где необходим одножильный медный провод с надежной изоляцией и стабильными эксплуатационными характеристиками.
- Характеристики:
- Материал проводника: медь
- Материал изоляции: ПВХ-пластикат
- Цвет изоляции: красный
- Сечение жилы: 10 мм2
- Количество жил: 1
- Токопроводящая жила: однопроволочная
- Радиус изгиба при монтаже не менее: 10 диаметров
- Диапазон температур эксплуатации: от –50°С до +70°С
- Монтаж должен производиться при температуре не ниже: -15°С
- Предельно допустимая температура нагрева не должна превышать: 70°С
- Срок службы: 15 лет
| Бренд | Калужский кабельный завод |
| Маркировка кабеля | ПВ-1 (ПУВ) |
| Количество жил | 1 |
| Сечение жилы | 10 мм2 |
| Тип исполнения внешней изоляции | LS - с низким газо-дымовыделением |
| Тип исполнения внешней изоляции | НГ - пониженной горючести |
| Конструкция | Круглый |
| Цвет оболочки | Красный |
| Бухта | на отрез |
ПуВнг(А)-LS 1х10 от Калужского кабельного завода — это тот самый «рабочий» установочный провод, который ставят в силовые цепи, когда важна предсказуемость монтажа и понятный результат на приёмке. Медная жила 10 мм² уверенно держит нагрузку, а красная изоляция помогает не путать фазы и быстро читать схему в щите.
Чаще всего такой провод берут для сборки распределительных щитов и шкафов управления, для разводки силовых линий внутри помещений, на объектах с требованиями по сниженной дымо- и газовыделяемости. Он хорошо ложится на перемычки, вводы на автоматы, шины и клеммы, подходит для подключения оборудования и линий питания, где сечение 10 мм² оправдано токовой нагрузкой и длиной трассы. В быту его тоже используют — например, когда собирают вводной щит частного дома или делают силовые группы в мастерской, но в основном это история про аккуратный и понятный электромонтаж.
По сути и по маркировке здесь всё прозрачно:
- ПуВ — установочный провод с медной жилой, ориентирован на монтаж в щитах и стационарных цепях.
- 1х10 — одна жила сечением 10 мм².
- нг(А)-LS — оболочка/изоляция не распространяет горение при групповой прокладке и даёт пониженное дымо- и газовыделение.
- Цвет — красный, удобно для фазных цепей или для выделения отдельных линий по проекту.
- Норматив — ГОСТ 31947.
- Артикул производителя — KKZ40-00010448.
Что нравится на практике при монтаже. Сечение 10 мм² — это уже «взрослый» провод: он не про тонкую разводку, а про вводы, мощные группы, перемычки в силовой части щита. Когда провод нормальный по геометрии и изоляции, он спокойно встаёт в наконечники и клеммы без сюрпризов: меньше возни с подрезкой жилы, меньше риска повредить изоляцию при протяжке и укладке. Красный цвет реально экономит время — особенно когда щит собирается не один день или когда обслуживать будет другой специалист.
Как он ведёт себя в плане безопасности. Индекс нг(А)-LS — это про поведение изоляции при пожарных рисках: при групповой прокладке провод не поддерживает распространение горения, а при нагреве/тлении выделяет меньше дыма и «едких» газов по сравнению с обычными ПВХ-исполнениями без LS. На объектах, где важна видимость при эвакуации и меньшее задымление в коридорах, щитовых и техпомещениях, это не формальность, а вполне прикладная вещь.
Почему этот провод берут в работу. Он понятный по назначению и по ГОСТу — без «экзотики», которую потом сложно согласовать. Сечение 10 мм² закрывает большой пласт задач по силовой части, а красная изоляция помогает держать порядок в маркировке и визуальной логике щита. Плюс исполнение нг(А)-LS часто требуется проектом, и тогда проще сразу поставить нужный провод, чем переделывать после замечаний.
Рекомендации по применению. Для подключения в клеммы и на автоматы с таким сечением лучше сразу закладывать нормальные наконечники под 10 мм² и обжимать подходящим инструментом — так контакт получается стабильнее, а провод меньше «распушается». При укладке в щите оставляйте аккуратный запас по длине, чтобы провод не работал «в натяг», и соблюдайте радиусы изгиба — сечение немаленькое, лучше не ломать трассу резкими поворотами. И, как обычно, подбирайте защиту и допустимую нагрузку по проекту и условиям прокладки: одно и то же сечение в разных условиях может вести себя по-разному.
