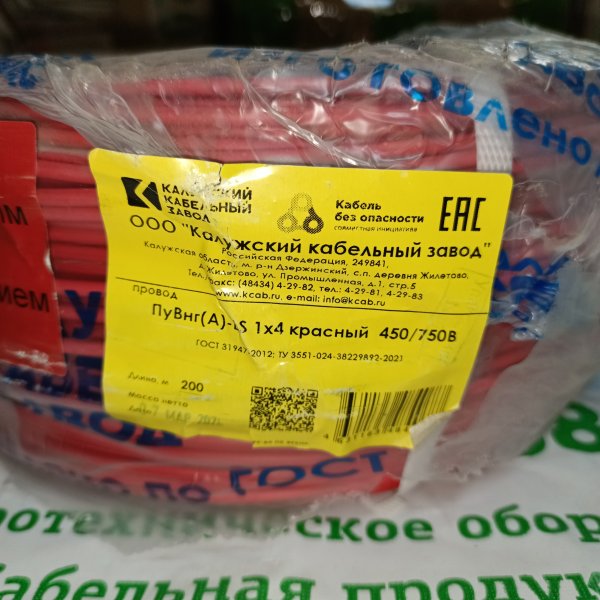

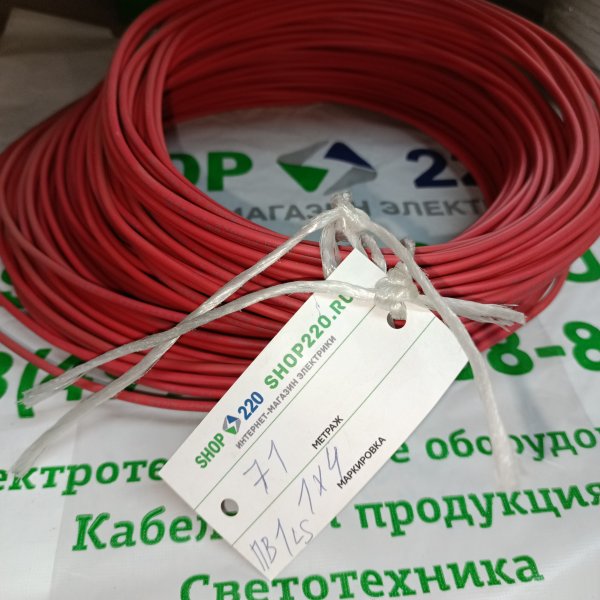

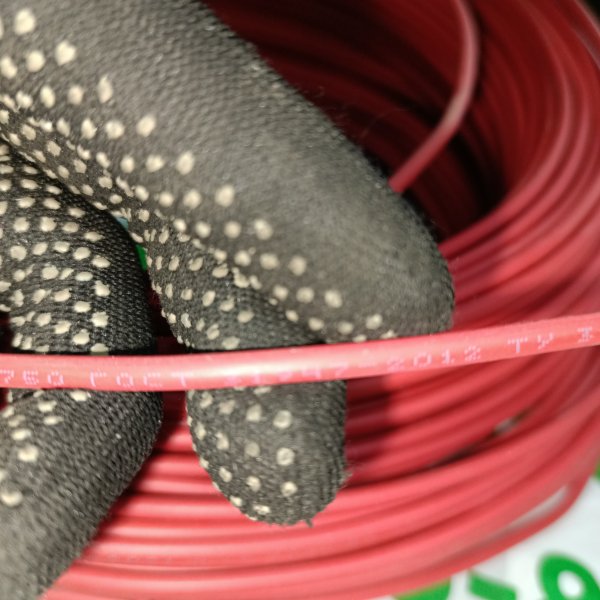

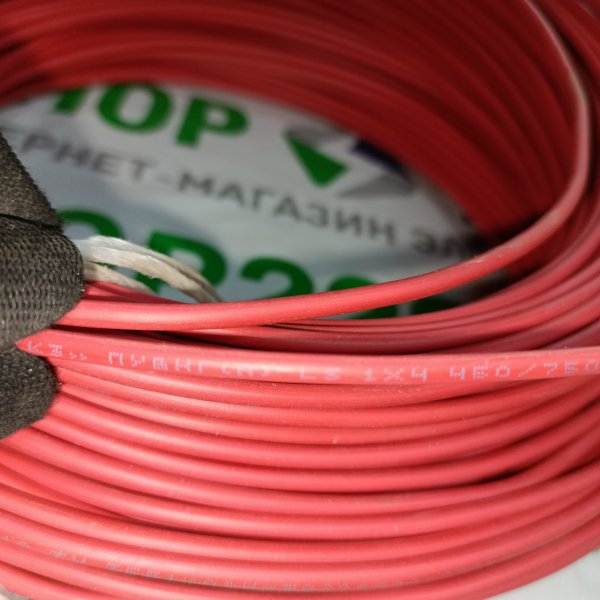

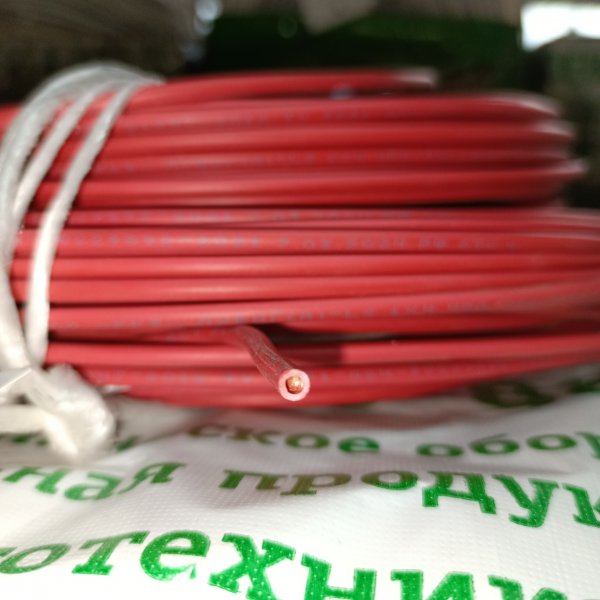

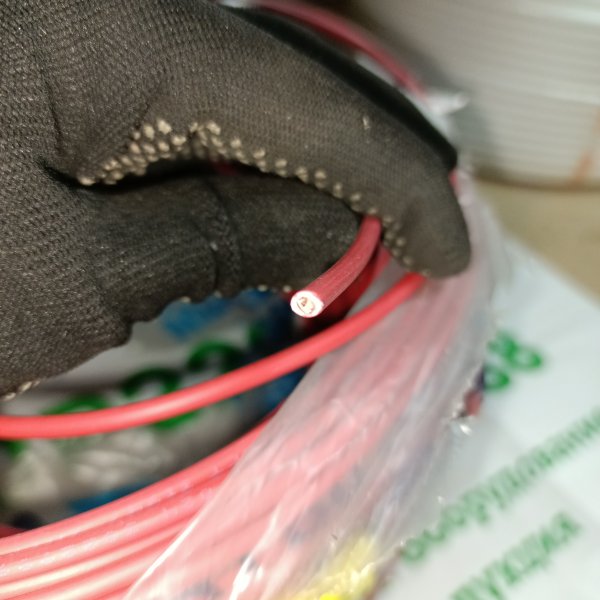

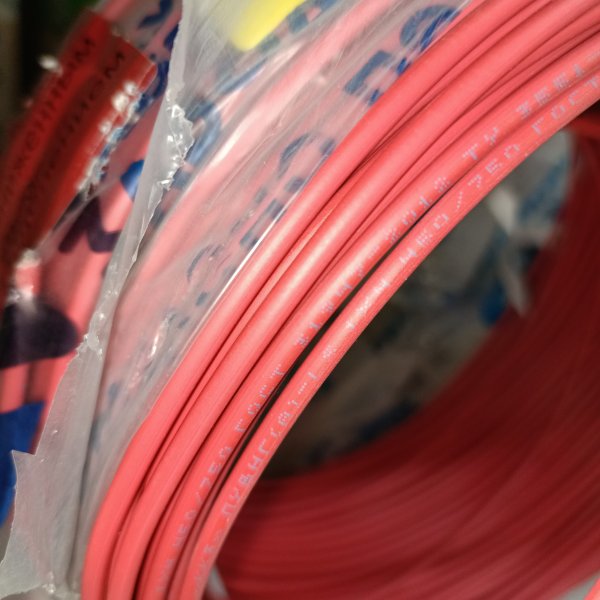

Электрический провод ПуВ нг А LS с 1-ой медной жилой 4 мм2 ож (одножильный) в красной негорючей ПВХ изоляции
Электрический провод ПуВ нг А LS с 1-ой медной жилой 4 мм2 ож (одножильный) в красной негорючей ПВХ изоляции KKZ40-00010440
Провод установочный ККЗ ПуВнг(А)-LS 1х4 - одножильный силовой провод с медной токопроводящей жилой сечением 4 мм2. Изделие соответствует требованиям ГОСТ 31947 и относится к категории проводников с пониженным дымо- и газовыделением при горении. Красная изоляция позволяет быстро определить назначение жилы и упрощает монтаж электрических цепей.
Модель представляет собой современный аналог провода ПВ-1 и предназначена для прокладки силовых и осветительных линий, подключения электрооборудования, сборки электрических щитов и выполнения стационарного монтажа. Медная жила обеспечивает хорошую электропроводность, а изоляция ПуВнг(А)-LS рассчитана на эксплуатацию в условиях, где важны повышенные требования к пожарной безопасности.
ККЗ ПуВнг(А)-LS 1х4 красный подходит для профессионального электромонтажа и применения в различных низковольтных электрических системах, где требуется надежный одножильный медный провод с качественной изоляцией.
- Характеристики:
- Материал проводника: медь
- Материал изоляции: ПВХ-пластикат
- Цвет изоляции: красный
- Сечение жилы: 4 мм2
- Количество жил: 1
- Токопроводящая жила: однопроволочная
- Радиус изгиба при монтаже не менее: 10 диаметров
- Диапазон температур эксплуатации: от –50°С до +70°С
- Монтаж должен производиться при температуре не ниже: -15°С
- Предельно допустимая температура нагрева не должна превышать: 70°С
- Срок службы: 15 лет
| Бренд | Калужский кабельный завод |
| Маркировка кабеля | ПВ-1 (ПУВ) |
| Количество жил | 1 |
| Сечение жилы | 4 мм2 |
| Тип исполнения внешней изоляции | LS - с низким газо-дымовыделением |
| Тип исполнения внешней изоляции | НГ - пониженной горючести |
| Конструкция | Круглый |
| Цвет оболочки | Красный |
| Бухта | на отрез |
ПуВнг(А)-LS 1х4 от Калужского кабельного завода — это тот самый «рабочий» установочный провод, который чаще всего берут на силовые цепи в щитах и по трассам внутри зданий, когда нужна медь, понятное сечение и аккуратный монтаж. Красная изоляция сразу помогает не путаться в фазах и цепях, особенно если в шкафу потом будет обслуживание.
По применению всё просто: провод рассчитан на стационарную прокладку внутри помещений и в электрощитовой начинке — от квартирных и этажных щитов до шкафов автоматики, распределительных коробок, силовых линий к оборудованию. Его ставят там, где провод работает «на месте», без постоянных изгибов и механической нагрузки: в лотках, трубах, гофре, коробах, внутри щитов и на панелях. За счет исполнения нг(А)-LS его часто выбирают для общественных зданий, офисов и торговых помещений — когда по проекту или здравому смыслу важно ограничить распространение горения и снизить дымовыделение.
Ключевые характеристики, на которые обычно смотрят в работе:
- Тип: установочный провод ПуВнг(А)-LS (аналог по назначению ПВ-1).
- Жила: медная, однопроволочная.
- Конструкция: 1 жила, сечение 4 мм².
- Изоляция: ПВХ в исполнении нг(А)-LS (пониженное дымо- и газовыделение, не распространяет горение в составе пучков по категории А).
- Цвет: красный — удобно для маркировки фазных и силовых цепей.
- Стандарт: ГОСТ 31947.
- Артикул производителя: KKZ40-00010440.
Из практических моментов: однопроволочная медная жила — это про стабильную геометрию и аккуратные «прямые» укладки. В щитах такой провод удобно заводить в автоматы, клеммы и шины, он держит форму, и если трасса проложена грамотно, то и выглядит чисто. При этом важно помнить нюанс монтажа: жила жестче многопроволочной, поэтому «крутить» и часто перегибать её не стоит — лучше заранее продумать радиусы, сделать нормальные заходы и оставить небольшой технологический запас по длине.
Исполнение нг(А)-LS работает так: изоляция подобрана так, чтобы при групповой прокладке провод не поддерживал распространение горения, а в случае нагрева/тления давал меньше дыма и агрессивных газов по сравнению с обычным ПВХ. Это не «броня» и не защита от короткого замыкания сама по себе — от КЗ защищают автомат/предохранитель и правильный подбор сечения. Но в аварийной ситуации по пожароопасности и задымлению поведение трассы заметно спокойнее, что особенно важно в коридорах, шахтах, техпомещениях и местах, где эвакуация и видимость критичны.
Почему этот провод берут на объекты: понятная классика для стационарного монтажа, медь с ходовым сечением 4 мм², удобная цветовая идентификация, плюс исполнение нг(А)-LS, которое часто проходит по требованиям проектов без дополнительных «танцев» с заменами. И еще момент из опыта: когда в щите всё собрано проводом одного типа и с нормальной цветовой логикой, обслуживание и поиск неисправностей идут быстрее — это экономит время уже после сдачи объекта.
Рекомендации по применению: подбирайте сечение по расчетному току линии и условиям прокладки, а не «на глаз»; для подключения в винтовые клеммы следите за качеством зачистки и длиной оголения, не допускайте надрезов жилы. Если линия идет пучком с другими кабелями, закладывайте разумный запас по нагреву и не забывайте про корректировку допустимого тока. В щитах и коробках старайтесь избегать частых перегибов — лучше один плавный поворот, чем несколько «ломаных».
