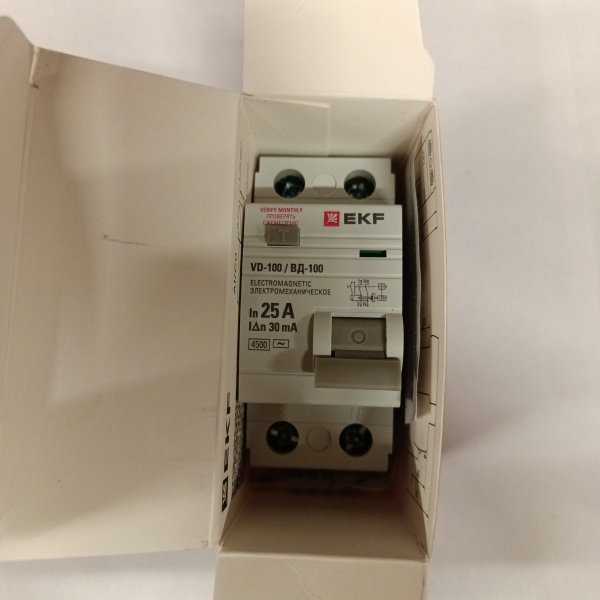

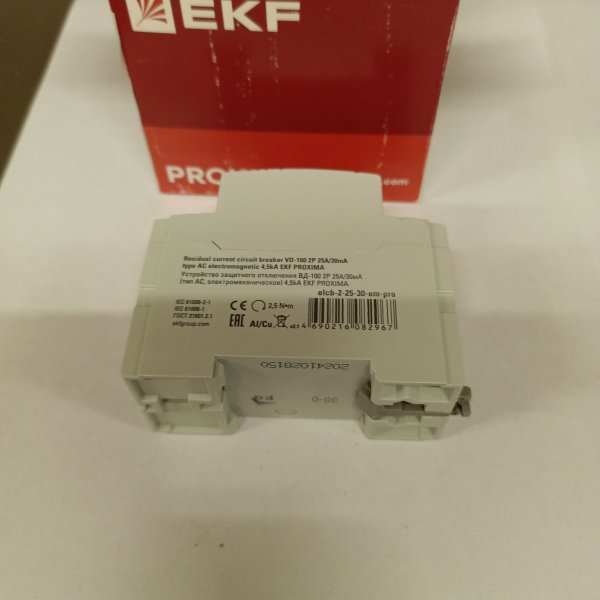

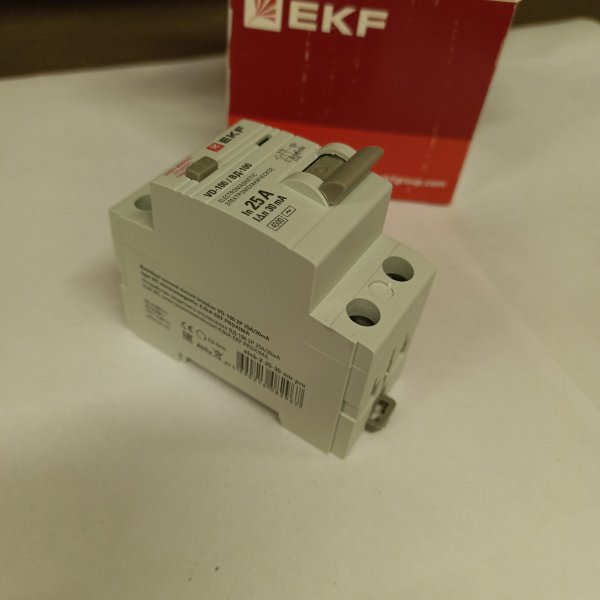

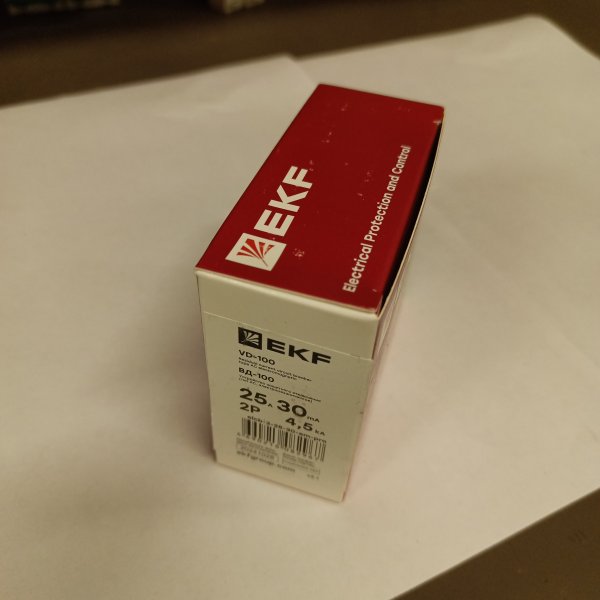

Однофазное устройство защитного отключения ВДТ двухполюсное ЕКФ Проксима тип АС 25 ампер 30мА
Однофазное устройство защитного отключения ВДТ двухполюсное ЕКФ Проксима тип АС 25 ампер 30мА elcb-2-25-30-em-pro
Устройство защитного отключения УЗО ВД-100 EKF PROxima – это новое поколение устройств. Предназначены для защиты человека от поражения электрическим током при прикосновении к открытой проводке или к электрооборудованию, оказавшемуся под напряжением и для предотвращения возгорания, возникающего вследствие длительного протекания токов утечки и развивающихся из них токов короткого замыкания. Для защиты потребителей от токов перегрузки и короткого замыкания необходимо использовать УЗО совместно с автоматическими выключателями.
- Применение:
- Защита людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки.
- Защита электрооборудования (ЭО) при повреждении изоляции проводников и неисправностях ЭО.
- Предотвращение возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю.
- Применение:
- Двухпозиционный зажим на DIN-рейку
- Контакты из безкислородной меди с содержанием серебра
- Индикаторное окно состояния контактов
- Отверстия для крепления U-образной шины типа FORK
- Корпус из не поддерживающей горение пластмассы
- Характеристики:
- Номин. отключающая способность по EN 60898: 4,5 кА
- Номинальный ток: 25 А
- Номин. (расчетное) напряжение: 230 В
- Количество полюсов: 2
- Номинальный ток утечки: 30 мА
- Тип тока утечки: AC (перемен.)
- Номинальное импульсное выдерживаемое напряжение Uimp: 4000 кВ
- Поперечн. сечение подключ. многопроволочного (гибкого) провода: 1...16 мм2
- Поперечн. сечение подключ. однопроволочного (жесткого) провода: 1...25 мм2
- Способ монтажа: DIN-рейка 35 мм
| Бренд | EKF |
| Номинальный ток | 25 A |
| Ток утечки | 0,03A (30mA) |
| Тип тока утечки | AC |
| Количество полюсов | 2 |
| Напряжение | 220-230В |
| Количество модулей | 2 |
| Тип расцепителя | Электромеханический |
Устройство защитного отключения (УЗО) / Выключатель дифференциального тока (ВДТ) EC000003
Выключатель дифференциального тока (УЗО) 2п 25А 30мА тип AC ВД-100 (электромех.) PROxima EKF elcb-2-25-30-em-pro
Тип устройства: узо, вдт, устройство защитного отключения, выключатель дифференциального тока, дифференциальный выключатель, удт, устройство дифференциального тока
Если в щите нужно поставить нормальную защиту от утечки тока без лишних «умностей», это УЗО EKF PROxima ВД-100 как раз из таких. Модель простая по идее, но в быту и на небольших объектах закрывает самую частую задачу — безопасность людей и проводки там, где возможен контакт с током.
Чаще всего его ставят в квартирных и домовых щитах на группы розеток, санузел, кухню, дачные линии, мастерские — везде, где есть вероятность утечки на корпус прибора или «на землю». Подходит и для отдельных линий под стиральную машину/бойлер, и как групповое УЗО на несколько автоматов — главное, чтобы схема и номиналы были подобраны правильно. Это исполнение типа AC, то есть ориентировано на стандартные переменные утечки, характерные для обычных бытовых нагрузок.
Ключевые параметры, которые важно понимать перед покупкой:
- 2P (двухполюсное) — отключает фазу и ноль одновременно, что в однофазной сети и удобнее, и спокойнее.
- Номинальный ток 25 А — по току оно «держит» линию, но от перегрузки и короткого замыкания не спасает, для этого нужен автомат.
- Чувствительность 30 мА — типовой уровень для защиты человека (розеточные группы, влажные помещения).
- Электромеханическое — срабатывает от самой утечки, а не от «электроники» внутри; на практике такие устройства меньше зависят от качества питания.
- Тип AC — под утечки переменного тока.
- Серия: EKF PROxima, ВД-100; артикул: elcb-2-25-30-em-pro.
Практика монтажа и эксплуатации: двухполюсное УЗО удобно тем, что при срабатывании линия обесточивается полностью — не остаётся «подвешенного» нуля, с которым потом ловят странные неисправности. Номинал 25 А часто берут на отдельные группы, где автомат стоит 16–25 А: УЗО не должно быть «слабее» по току, чем защита по перегрузке. Электромеханика — плюс, когда щит стоит на даче, в старом фонде или там, где сеть бывает не самой ровной.
Что защищает и как работает: внутри стоит измерительный узел, который сравнивает ток, уходящий по фазе, и ток, возвращающийся по нулю. В норме они равны. Если часть тока «утекает» через человека, влажную стену, корпус прибора или повреждённую изоляцию, появляется разница — и УЗО отключает линию. Порог здесь 30 мА: это не «защита техники», а именно уровень, который обычно ставят для людей.
Почему берут эту модель: понятная конфигурация 2P/25А/30мА без лишних усложнений, электромеханическое исполнение и типовая чувствительность для бытовых групп. Хорошо подходит, когда нужно собрать щит аккуратно и предсказуемо, без сюрпризов по совместимости и логике работы.
Рекомендации по применению: ставьте УЗО в паре с автоматическим выключателем (УЗО не заменяет автомат). Тип AC разумно использовать на обычные розеточные линии и освещение; если линия питает устройства с электроникой и возможными пульсирующими утечками, обычно смотрят в сторону типа A. После монтажа проверьте кнопку «Тест» и периодически (например, раз в месяц-два) повторяйте проверку — это простой способ убедиться, что механизм живой.
