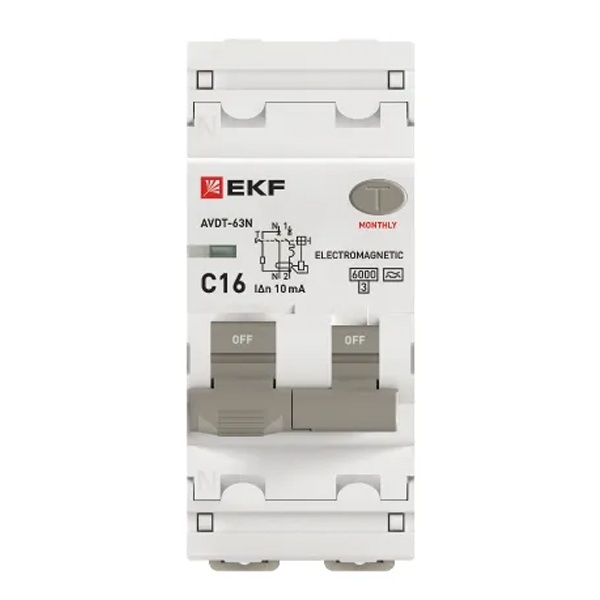

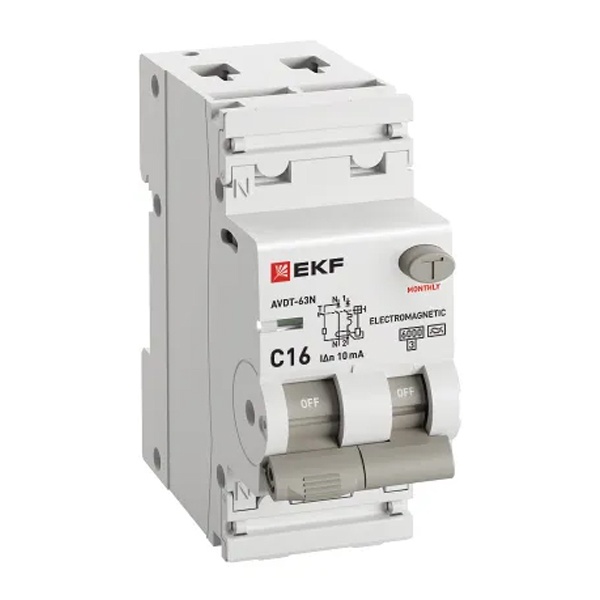

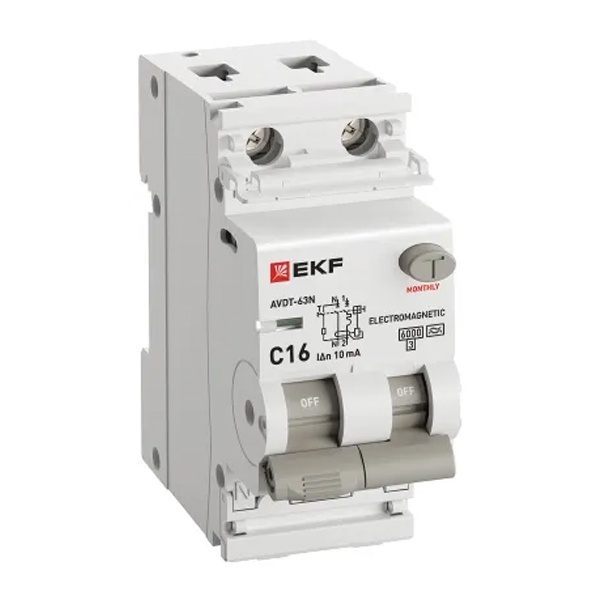

Однофазный электромеханический дифференциальный автоматический выключатель АВДТ-63N ток утечки 10 мА тип A, 16 Ампер характеристика C
Однофазный электромеханический дифференциальный автоматический выключатель АВДТ-63N ток утечки 10 мА тип A, 16 Ампер характеристика C D63N26MA16C10
Автоматический выключатель дифференциального тока АВДТ-63N PROXIMA EKF представляет собой комбинированное устройство, объединяющее функции автоматического выключателя и УЗО (электромеханического или электронного типа). Благодаря такому решению прибор обеспечивает комплексную защиту электрической сети одновременно от:
При возникновении аварийной ситуации устройство мгновенно отключает защищаемую цепь, предотвращая поражение электрическим током, возгорание и повреждение оборудования.
Особая конструкция двухсоставного рычага повышает информативность эксплуатации:
Особенности серии АВДТ-63N:
Благодаря этим особенностям, автоматические выключатели дифференциального тока серии АВДТ-63N PROXIMA EKF оптимально подходят для защиты как бытовых, так и промышленных электросетей, обеспечивая надежную работу оборудования и безопасность пользователей.
- Характеристики:
- Номинальное напряжение: 230 В
- Номинальный ток: 16 А
- Номинальный ток утечки: 10 мА
- Характеристика срабатывания (кривая тока): C
- Тип тока утечки: A
- Номинальная отключающая способность: 6 кА
- Номинальное напряжение изоляции: 500 В
- Номинальное импульсное напряжение: 4кВ
- Количество полюсов: 1P+N
- Механическая износостойкость: 20000 циклов
- Коммутационная износостойкость: 10000 циклов
- Рабочая температура окружающей среды: от -25 до 50°C
- Модульная ширина (общ. кол-во модульных расстояний): 2
- Размер: 35,6х85,7х73,4
- Степень защиты: IP20
| Бренд | EKF |
| Номинальный ток | 16 А |
| Ток утечки | 0,01A (10mA) |
| Тип тока утечки | A |
| Характеристика срабатывания кривая тока | C |
| Отключающая способность | 6 kA |
| Количество полюсов | 2 |
| Напряжение | 220-230В |
| Количество модулей | 2 |
| Тип расцепителя | Электромеханический |
Тип устройства: авдт, дифавтомат, автоматический выключатель дифференциального тока, дифференциальный автомат, дифференциальный автоматический выключатель, диффавтомат, дифф автомат, диф автомат
Если нужно компактно закрыть сразу две задачи — защиту от утечки тока и отключение при перегрузке/коротком замыкании — ставят дифавтомат. EKF PROxima АВДТ-63N в исполнении 1P+N как раз из таких рабочих решений: понятный, предсказуемый в эксплуатации и без лишних «танцев» в щите.
Чаще всего его берут в однофазные линии, где важна чувствительность к утечкам: санузлы, кухня, розеточные группы рядом с водой, отдельные линии на водонагреватель, стиральную машину, посудомойку. Также подходит для защиты розеток в жилых комнатах, если хочется повысить безопасность, но без раздувания щита отдельными УЗО и автоматами.
Ключевые характеристики (по маркировке модели):
- Серия: EKF PROxima, АВДТ-63N
- Исполнение: 1P+N (однофазная сеть, с отключением фазы и нейтрали)
- Номинальный ток: 16 А
- Характеристика отключения по току: C
- Дифференциальный ток: 10 мА
- Тип по утечке: A
- Отключающая способность: 6 кА
- Тип: электромеханический
- Артикул: D63N26MA16C10
Практический плюс формата 1P+N в том, что при срабатывании отключается не только фаза, но и рабочий ноль — это помогает избегать «подвешенных» нейтралей на линии и упрощает обслуживание: выключили — линия реально обесточена. Характеристика C — нормальный вариант для бытовых нагрузок с умеренными пусковыми токами (насосы, компрессоры небольших холодильников, блоки питания), без излишней «нервозности» на старте.
По работе все просто: внутри объединены автоматический выключатель и узел дифференциальной защиты. На перегрузке отключается по тепловому расцепителю, на коротком — по электромагнитному. Если часть тока «утекает» мимо нагрузки (например, через корпус прибора, влажную изоляцию или человека), появляется дисбаланс между фазой и нейтралью — и устройство отключает линию. Тип A важен там, где есть электроника: он видит не только чисто переменный ток утечки, но и пульсирующий, который часто встречается у техники с выпрямителями и импульсными блоками питания.
Почему берут именно такой вариант: он закрывает две защиты в одном модуле, экономит место в щите и снижает количество соединений (а значит, меньше потенциальных точек нагрева). 10 мА обычно выбирают, когда приоритет — дополнительная защита людей в «мокрых» зонах или на отдельных ответственных линиях.
Рекомендации по применению: ставьте на отдельную линию с понятной нагрузкой (например, розетки ванной/стиральная машина/бойлер), а не «на всю квартиру», чтобы избежать сложного поиска утечки при срабатывании. Подбирайте сечение кабеля и номинал автомата под реальную линию (16 А — это не «сколько выдержит розетка», а сколько рассчитана защита по проводке). После монтажа проверьте работу кнопкой TEST и периодически повторяйте проверку — это простая привычка, которая реально повышает безопасность.
