Реле контроля тока и напряжения в однофазной сети ЭКФ PROxima, коммутируемый ток 63 Ампера
Реле контроля тока и напряжения в однофазной сети ЭКФ PROxima, коммутируемый ток 63 Ампера MRVA-63A-v2
Реле напряжения и тока предназначены для непрерывного мониторинга параметров электрической сети и надежной защиты оборудования от неблагоприятных факторов - таких как перепады напряжения, перегрузки и резкие скачки тока. Эти устройства широко применяются как в однофазных, так и в трехфазных сетях, обеспечивая стабильную и безопасную работу бытовой и промышленной техники.
При отклонении напряжения или тока от установленных значений реле мгновенно отключает нагрузку, предотвращая повреждение и преждевременный выход оборудования из строя. Благодаря автоматическому срабатыванию защита осуществляется без участия пользователя, что значительно повышает уровень безопасности эксплуатации.
Дополнительным преимуществом является возможность точной настройки порогов срабатывания в соответствии с конкретными условиями работы сети и требованиями подключаемого оборудования. Это позволяет адаптировать устройство под различные задачи и обеспечить максимально эффективную защиту.
- Характеристики:
- Количество нормально разомкнутых (НО, NO, з) контактов:1
- Максимальный коммутируемый ток: 63 А
- Тип напряжения управления: AC (перемен.)
- Диапазон уставок напряжения - верхний порог: 220...300 В
- Диапазон уставок напряжения - нижний порог: 80...210 В
- Номинальное напряжение питания цепи управления: 50...450 В
- Уровень напряжения при срабатывании: 120...300 В
- Минимальная задержка на отключение: 0,02 с
- Максимальная задержка на отключение: 600 с
- Минимальная задержка на включение: 5 с
- Максимальная задержка на включение: 600 с

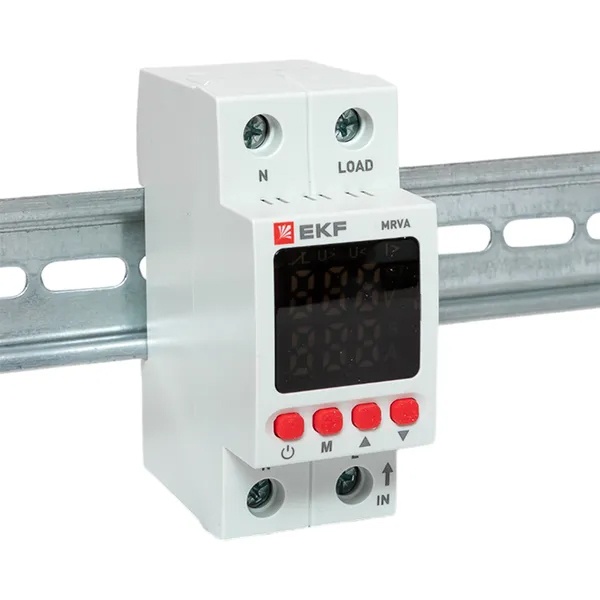

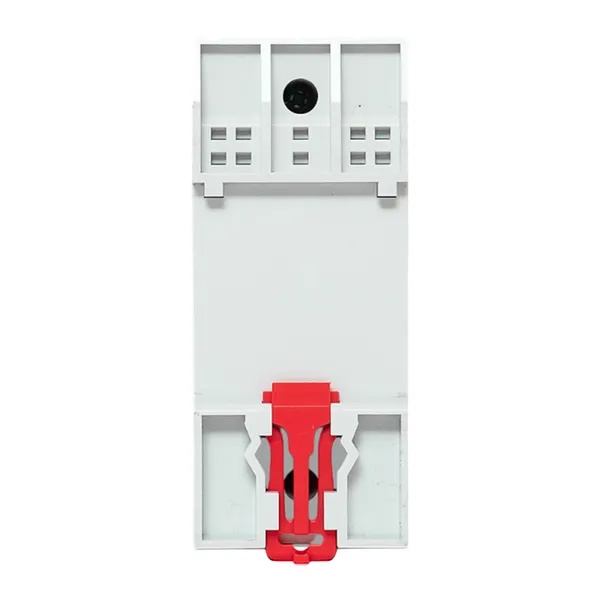

| Место установки | DIN-рейка |
| Бренд | EKF |
| Тип напряжения | Однофазное |
| Максимальный порог напряжения | 280 В |
| Контакт | 1 NO |
| Регулировка порогов напряжения | Да |
| Минимальный порог напряжения | 80 В |
| Контроль тока | Да |
| Максимальный коммутируемый ток (АС1) | 63 А |
| Регулировка времени срабатывания | Да |
| Дисплей | Да |
| Модульная ширина | 2 |

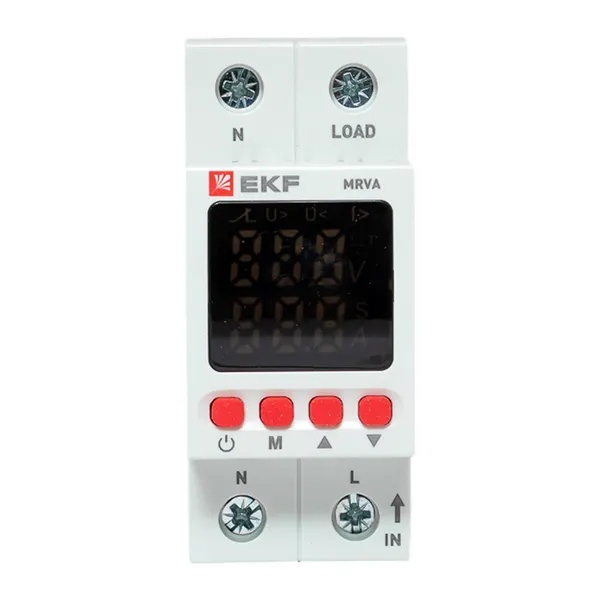

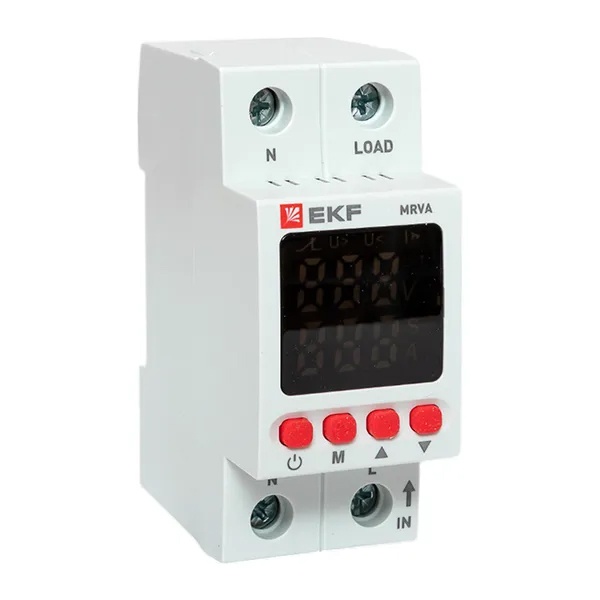

Реле EKF MRVA на 63 А — это тот случай, когда проще один раз поставить нормальный контроль питания, чем потом искать, почему «вдруг» сгорел блок питания, холодильник начал гудеть или автомат выбивает без видимой причины. На передней панели есть дисплей: удобно сразу видеть, что творится с напряжением и током, без мультиметра и догадок.
Чаще всего такое реле ставят в квартирных и небольших коммерческих щитах: после вводного автомата, чтобы отсекать опасные провалы/скачки по сети, а также следить за нагрузкой по току. Подходит для линий с чувствительной электроникой (котлы, насосы, серверки и видеонаблюдение, бытовая техника), и просто для «обычного» щита, где есть риск перегруза или нестабильного напряжения.
Ключевые параметры, на которые стоит ориентироваться:
- Номинальный ток: 63 А — рассчитано на работу во вводной цепи или на крупные группы, если по току укладываетесь.
- Контакт: 1 НО (один нормально открытый) — реле управляет включением/отключением через свой выходной контакт.
- Рабочий диапазон напряжения контроля: 50–450 В.
- Частота сети: 50 Гц.
- Дисплей — для индикации текущих значений и понимания причины срабатывания по факту.
Из практических моментов: наличие дисплея сильно экономит время на диагностике. Когда есть жалоба «моргает свет» или «иногда отключается техника», по показаниям проще понять, это просадка по напряжению, скачок или банальный перегруз по току. А 63 А — это уже не «игрушка» для одной розеточной линии, а уровень, который часто используют на вводе квартиры/дома при соответствующей мощности.
Что защищает и как работает в двух словах: реле постоянно контролирует параметры сети. Как только напряжение выходит за допустимые рамки или ток становится выше заданного порога, устройство отключает нагрузку через выходной контакт (1НО). Когда параметры возвращаются в норму, реле дает команду на включение обратно. Логика простая: не дать питанию уйти в режим, в котором электроника и моторы работают «на износ».
Почему берут именно такой формат: он закрывает сразу две типовые проблемы — нестабильное напряжение в сети и перегруз по току. Плюс визуальный контроль на щите: видно не только факт отключения, но и реальные цифры, с которыми проще разговаривать и с электриком, и с сетевой организацией, если понадобится.

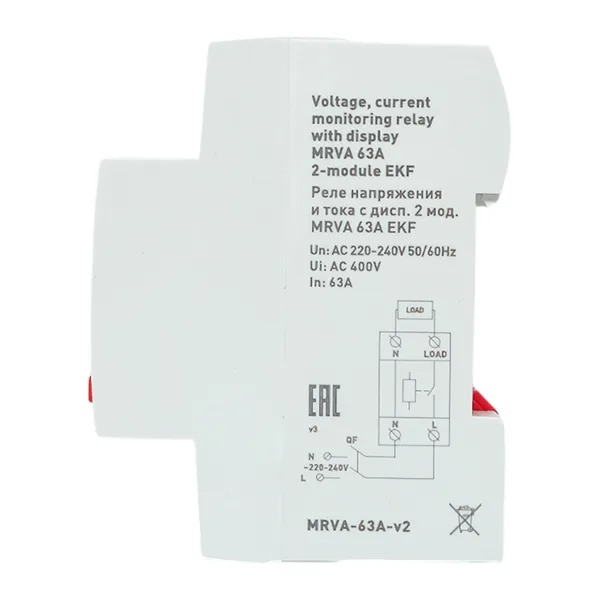

Рекомендации по установке и применению: ставьте реле после вводного автомата, а схему подключения выбирайте исходя из того, что выход — один нормально открытый контакт. Если нагрузка близка к пределам по току или есть мощные пусковые потребители, заранее проверьте расчет токов и способ коммутации — в спорных случаях правильнее управлять через контактор. Уставки по току и напряжению лучше подбирать под вашу реальную сеть: слишком «узкие» пороги дадут лишние отключения, слишком «широкие» — снизят смысл защиты.
Артикул производителя: MRVA-63A-v2. Бренд: EKF.
