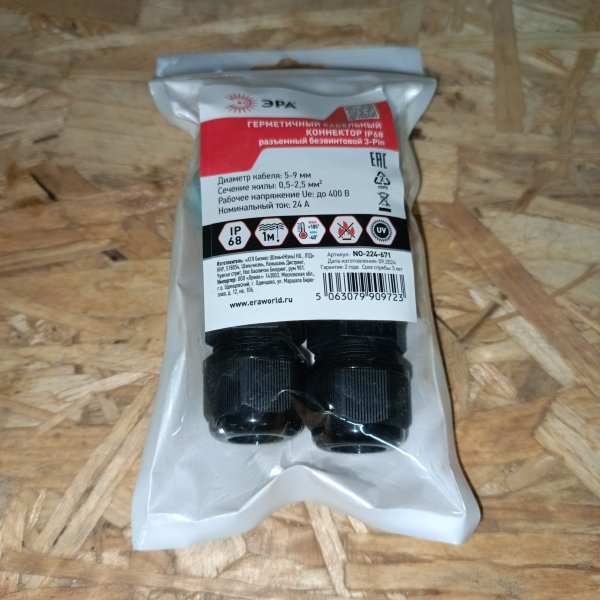

Герметичная разборная кабельная трехполюсная самозажимная муфта ЭРА NO-224, прямой 3-PIN для проводника сечением до 2.5мм2
Герметичная разборная кабельная трехполюсная самозажимная муфта ЭРА NO-224, прямой 3-PIN для проводника сечением до 2.5мм2 Б0068012
Кабельные прямые коннекторы ЭРА с классом защиты IP68 предназначены для создания надёжных, герметичных, разъёмных проходных соединений в условиях, где важны высокая степень влагозащиты и стабильность электрического контакта. Идеальны для использования в агрессивных внешних средах, под водой, в земле или при повышенной влажности.
Коннекторы состоят из прочного корпуса с быстроразъёмным клеммным блоком и эластичных силиконовых уплотнителей, которые обеспечивают герметичность соединения даже в самых сложных условиях.Благодаря разъёмной конструкции, обеспечивается возможность оперативного размыкания цепи без необходимости отключения питания или демонтажа проводников из клемм.
Преимущества и особенности:
Области применения:
Дополнительные сведения:
- Характеристики:
- Количество проводников - 3
- Диаметр кабеля - 5...9 мм
- Номинальное сечение проводника кабеля - 0.5-2.5мм2
- Тип - Сквозное ответвление
- Номинальное напряжения - 450 В
- Степень защиты - IP68
| Бренд | ЭРА |
| Монтаж | Открытый |
| Форма | Цилиндрическая/коннектор |
| Материал | Пластик |
| Количество гермовводов | 2 |
| IP | IP68 |
| Цвет | Черный |
| Наличие клеммников | Да |
Если нужно аккуратно и быстро соединить кабель без плясок с отверткой и без сомнений по герметичности, этот разъемный коннектор ЭРА как раз из той серии, которую электрики держат «на всякий случай». Прямой корпус, безвинтовой зажим и нормальная степень защиты IP68 — удобное сочетание для уличных и влажных мест.
Чаще всего такие коннекторы ставят на линии освещения: садовые светильники, подсветка, уличные гирлянды на постоянку, небольшие насосы и любые подключения, где кабель может оказаться в воде, грязи или под дождем. Еще один типичный сценарий — когда нужно сделать разъемное соединение, чтобы потом можно было быстро снять/заменить участок линии или светильник без перекоммутации в коробке.
Ключевые характеристики по делу:
- 3 pin — трехконтактное соединение (обычно берут под L/N/PE, когда нужен «земляной» провод).
- Безвинтовой — провод фиксируется без винтовых клемм, быстрее монтаж и меньше риск пережать жилу.
- Разъемный — можно разъединить линию, не разрезая кабель и не раскручивая клеммники.
- Прямой — удобно, когда соединение идет по трассе без разворотов и не надо «ломать» кабель.
- Сечение жил: 0.5–2.5 мм2 — подходит под большинство бытовых и легких коммерческих линий.
- IP68 — рассчитан на тяжелые условия по влаге и пыли.
По практике главное удобство тут в том, что соединение получается компактным и обслуживаемым. Винтовые клеммы на улице часто требуют периодической протяжки, особенно при перепадах температуры; у безвинтового решения этой рутины обычно меньше. Разъемность тоже выручает: при замене светильника или ремонте участка не приходится вскрывать ближайшую распределительную коробку и заново пересобирать соединения.
Что защищает и как работает: коннектор делает электрический контакт через безвинтовой зажим, а сам узел закрыт герметичным корпусом. За счет степени защиты IP68 внутрь не попадает пыль и не затекает вода — то есть соединение не «цветет» от влаги и не дает утечки по мокрой грязи. Три контакта позволяют корректно вести фазу, ноль и защитный проводник там, где это требуется.
Почему берут: когда нужно быстрое соединение «сделал и забыл» на улице или во влажном месте, без скруток и без клеммников в коробке. Плюс удобно, что диапазон 0.5–2.5 мм2 закрывает самые ходовые кабели в освещении и небольшой силовой нагрузке.
Рекомендации по применению: перед сборкой убедитесь, что питание снято, а жилы зачищены аккуратно и на одинаковую длину — без надрезов и «лохматой» меди. Подбирайте кабель по сечению в пределах 0.5–2.5 мм2 и не пытайтесь «впихнуть» жилу большего размера. Если подключаете линию с PE, не ленитесь прозвонить, где какой контакт, чтобы земля не оказалась на рабочем проводнике. После монтажа имеет смысл слегка потянуть кабель — хороший зажим держит без люфта.
