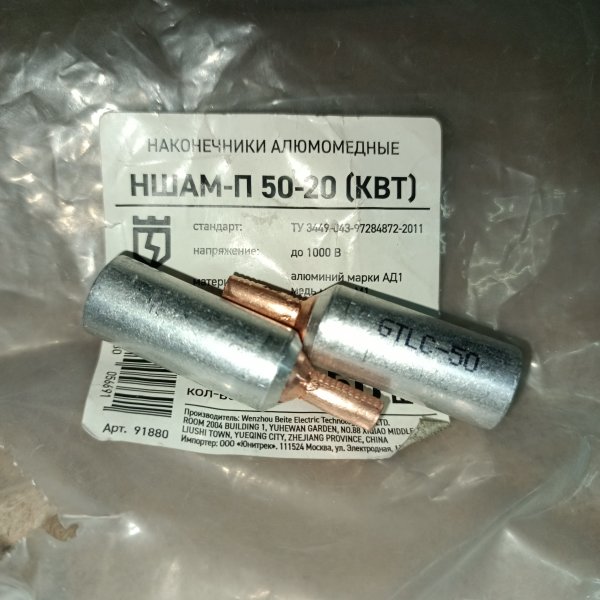

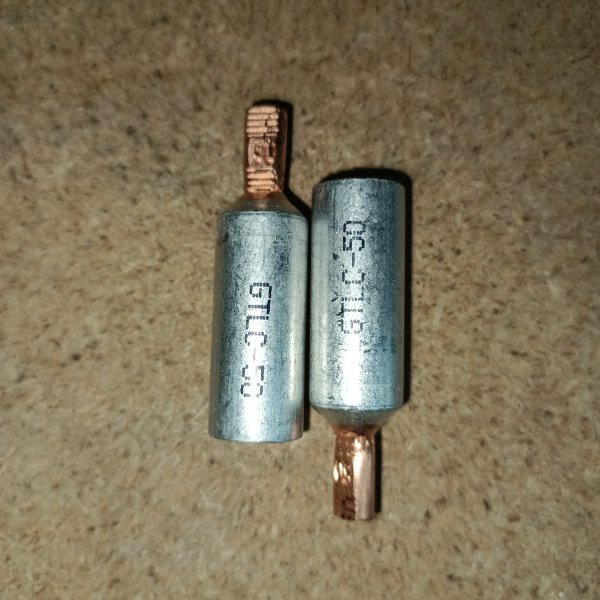

Наконечник под опрессовку алюминиевых проводов СИП 50 мм2 с плоским медным штырем для подключения к автомату
Наконечник под опрессовку алюминиевых проводов СИП 50 мм2 с плоским медным штырем для подключения к автомату 91880
Кабельный наконечник штыревой алюмомедный НШАМ-П – это электротехническое изделие, предназначенное для оконцевания алюминиевых проводников с целью их надежного подключения к клеммным колодкам, автоматическим выключателям и другим электрическим устройствам.
Особенности и преимущества:
Благодаря своей конструкции НШАМ-П способствует снижению переходного сопротивления и увеличению срока службы соединений.
| Тип разъема | НШАМ,НШАМ-П |
| Вид наконечника | Штифт плоский |
| Максимальное сечение кабеля | 50 мм2 |
| Материал кабеля | Алюминий |
| Минимальное сечение кабеля | 50 мм2 |
| Бренд | КВТ |
Если нужно аккуратно и надежно завести гибкий провод в клемму без «распушенных» жил и случайных обрывов, выручает штыревой наконечник. КВТ НШАМ-П на 50 мм2 как раз из таких: плоский штифт удобно садится в зажим, а сам провод после опрессовки держится собранно и предсказуемо.
Чаще всего такие наконечники ставят там, где провод идет на аппаратуру с клеммами под штырь/плоский ввод: вводы в щитах, подключения к автоматике, силовые клеммники, оборудование с винтовыми и пружинными зажимами, где важно, чтобы конец жилы был сформирован и не «раздавливался» винтом по отдельным проволокам. Это особенно актуально для гибких многопроволочных проводников большого сечения — руками красиво не уложишь, а клемма любит порядок.
Ключевые характеристики:
- Тип: кабельный наконечник штыревой, исполнение НШАМ-П.
- Сечение проводника: 50 мм2.
- Материал/исполнение: алюмомедный.
- Форма контактной части: плоский штифт.
- Производитель: КВТ.
- Артикул: 91880.
Практический плюс плоского штифта в том, что он лучше «чувствуется» в клемме и обычно увереннее фиксируется в зажиме, чем круглый — особенно когда места мало и подвод проводов плотный. Опрессованный наконечник упрощает обслуживание: при подтяжке клеммы или повторном подключении конец проводника не распадается, а контакт получается стабильнее, чем у просто зачищенной жилы.
Работает все просто: жилу зачищают, вставляют в гильзу наконечника и обжимают прессом подходящей матрицей. В итоге клемма прижимает уже сформированный штифт, а не отдельные проволоки. За счет этого снижается риск подрезать жилы винтом, получить перекос в зажиме и локальный нагрев на плохом контакте.
Почему берут: когда нужно подключить 50 мм2 аккуратно и «по-щитовой», без самодеятельности вроде лужения или попыток зажать голую многопроволочную жилу. Плюс алюмомедное исполнение часто выбирают под задачи, где важно корректно состыковать разные проводниковые материалы в монтажной части.
Рекомендации по применению: подбирайте наконечник строго под сечение и используйте нормальный пресс с подходящей оснасткой — на таком размере ручной «универсальный» инструмент часто дает непредсказуемый обжим. Длину зачистки делайте под гильзу наконечника, без оголенных «лишних» миллиметров, и после монтажа проверьте затяжку клеммы по регламенту оборудования.
