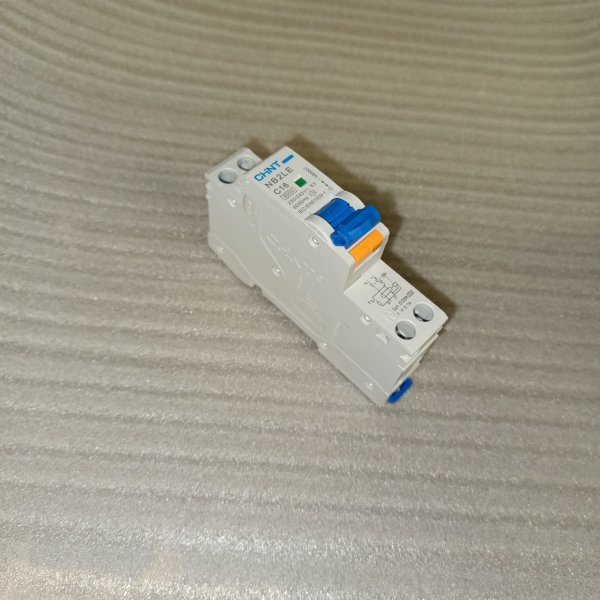

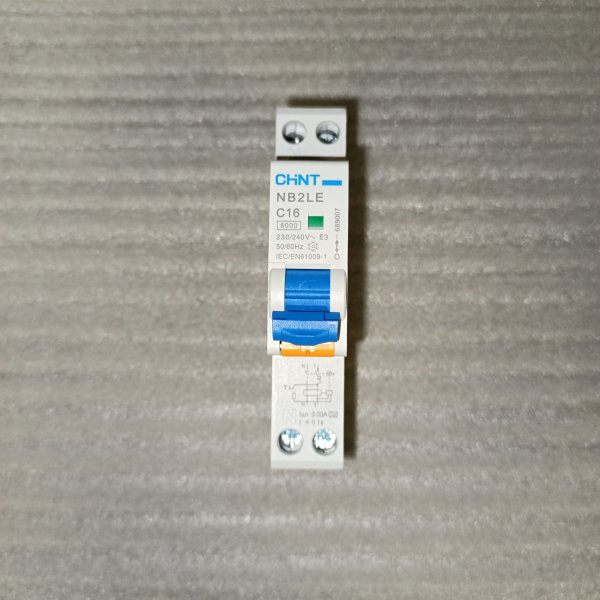

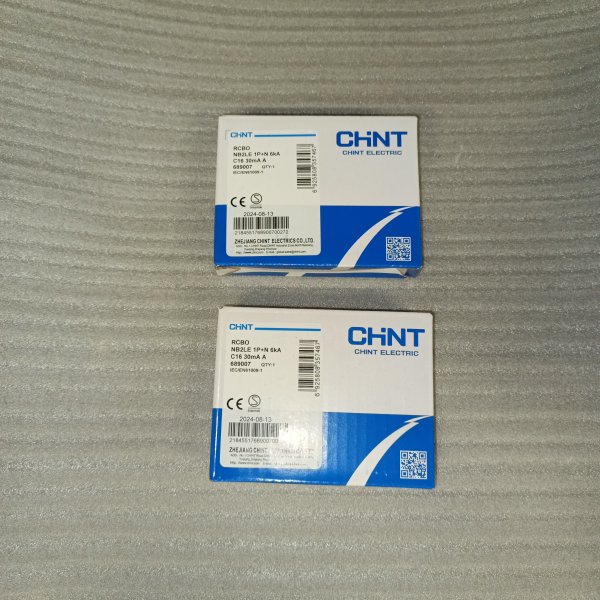

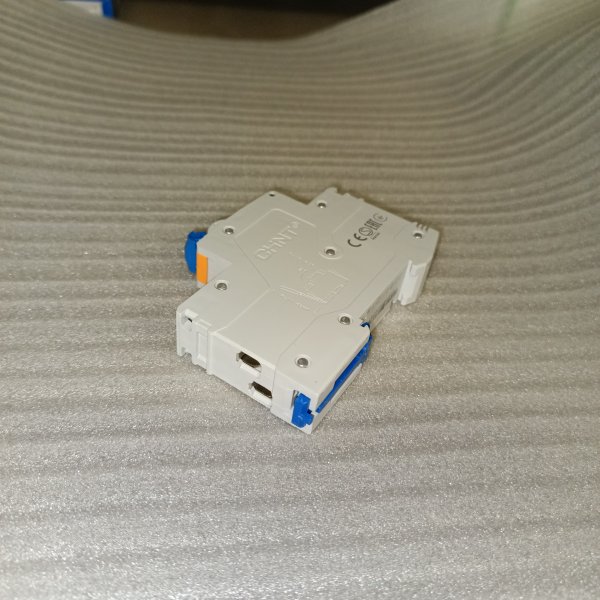

Дифференциальный автомат Chint 1P+N C16А 30мА тип А однофазный электронный 6кА 1 модуль NB2LE (дифавтомат, АВДТ) 689007

NB2LE от Chint — тот самый «два в одном» аппарат, который часто ставлю там, где в щите мало места, а по защите компромиссов быть не должно. Он сочетает автомат на линию и дифзащиту от утечек, поэтому вместо пары устройств можно поставить одно и аккуратно закрыть вопрос безопасности.

По применению он типовой для однофазных линий в квартире, доме или небольшом коммерческом помещении: розеточные группы, отдельные ветки на кухню, санузел, бойлер, стиральную машину. Особенно актуален там, где есть контакт с водой или много бытовой техники с электроникой — утечки «по мелочи» там встречаются чаще, чем кажется.

Ключевые характеристики, на которые реально смотрят при подборе:

• исполнение 1P+N — отключает фазу и рабочий ноль, что упрощает обслуживание линии и снижает шанс «поймать» сюрпризы на N;
• характеристика C, номинал 16 А — нормальный вариант под большинство розеточных линий и смешанную бытовую нагрузку;
• дифференциальный ток 30 мА — бытовой уровень защиты людей от поражения током;
• тип А — видит не только переменный, но и пульсирующий постоянный ток утечки (то, что часто дают импульсные блоки питания, техника с электронным управлением);
• отключающая способность 6 кА — подходит для типичных вводов в квартире/доме (финально оценивают по расчетному току КЗ в щите);
• электронный дифблок;
• ширина 1 модуль — удобно, когда щит уже «на пределе».

Практический плюс именно этого формата — экономия места без потери функционала: один аппарат закрывает и перегрузку/короткое замыкание, и утечку. Для монтажа в тесных щитах это часто решающий аргумент: можно сделать линию правильно, не превращая компоновку в тетрис.

Как он защищает и что делает в работе: как обычный автомат, он отключает линию при перегрузке и при коротком замыкании. Дополнительно дифференциальная часть сравнивает ток по фазе и по нулю: если часть тока «утекла» через корпус прибора, влажную стену или человека на землю, появляется дисбаланс — и аппарат отключает цепь при утечке 30 мА. Тип А полезен тем, что корректно реагирует на утечки сложной формы, характерные для современной техники.

Почему берут: когда нужен один компактный аппарат на отдельную линию, когда важна утечка «по электронике» (тип А), и когда хочется, чтобы при обслуживании линии отключались и фаза, и ноль. В реальных щитах это часто помогает и с безопасностью, и с удобством дальнейшей диагностики.

Рекомендации по применению: ставьте на отдельные линии с понятной нагрузкой и не смешивайте под одним дифавтоматом много «разношёрстных» потребителей — так проще искать причину срабатываний. Ноль после аппарата держите только своей линии (не объединять с соседними N-шинами), иначе будут ложные отключения. По току КЗ и селективности лучше сверяться с проектом/замером; для корректной работы дифзащиты периодически проверяйте кнопку теста в рамках регламента обслуживания.
