Реле для управления освещением ТДМ ФРЛ-11, с датчиком IP65, с током нагрузки до 20 Ампер
Реле для управления освещением ТДМ ФРЛ-11, с датчиком IP65, с током нагрузки до 20 Ампер SQ0324-0019
- Назначение:
- Для автоматического включения/отключения освещения в зависимости от уровня освещенности.
- Применение:
- управление уличным освещением: подсветка дорог, автостоянок, остановочных пунктов, парков, садов, наружной рекламы, зданий и сооружений и др.
- управление внутренним освещением: витрины, офисные центры, подъезды, производственные помещения и др.
- Конструкция:

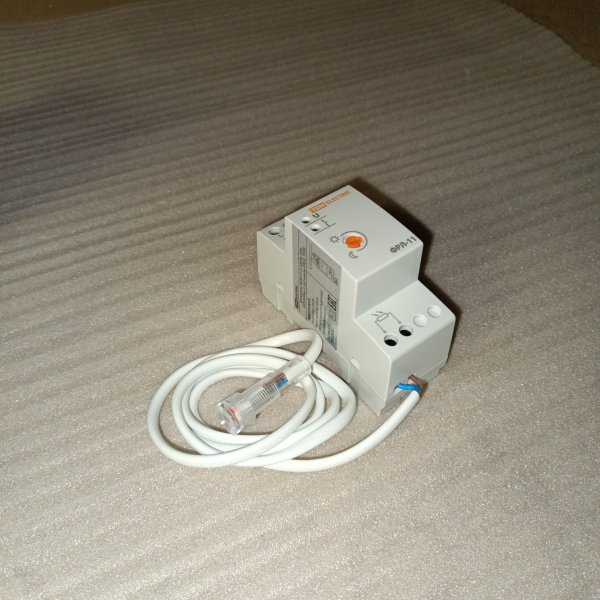

- фотореле устанавливается в щитке на DIN-рейку 35 мм, внешний фотодатчик можно вынести на расстояние до 50 метров;
- имеется возможность регулировки порога срабатывания от 2 до 100 лк.
- Преимущества:
- вынесение фотодатчика от фотореле позволяет установить датчик в любом удобном месте, а само фотореле в щитке, чтобы собрать схему управления любой сложности;
- внешний датчик имеет степень защиты IP65, что позволяет устанавливать его в любом удобном месте на улице;
- фотореле может коммутировать нагрузку до 20А, что превышает показатели большинства аналогов;
- имеет самую доступную цену на рынке по сравнению с имеющимися аналогами.
- Характеристики:
- Номинальное напряжение, В: 230
- Номинальная частота, Гц: 50
- Номинальный ток нагрузки, А (при cos ф=1: 20
- Порог срабатывания в зависимости от уровня освещенности, Лк: 2-100 (регулируемый)
- Собственная потребляемая мощность (в режиме работы/в режиме ожидания), Вт: 0,45/0,1
- Степень защиты: IP65 (внешний датчик), IP20 (корпус фотореле)
- Цвет: Белый
- Диапазон рабочих температур: -250С +400°С
- Фотодатчик: Внешний
- Способ установки: DIN-рейка
- Мощность нагрузки:
- Лампы накаливания: 2500 Вт
- Светодиодные лампы: 2500 Вт
- Галогенные лампы: 2500 Вт
- Компактные люминесцентные лампы: 625 Вт
- Люминесцентные лампы: 1250 Вт
Описание от производителя:
Применение:
Ууправление уличным освещением: подсветка дорог, автостоянок, остановочных пунктов, парков, садов, наружной рекламы, зданий и сооружений и др. Управление внутренним освещением: витрины, офисные центры, подъезды, производственные помещения и др.
Преимущества:
Вынесение фотодатчика от фотореле позволяет установить датчик в любом удобном месте, а само фотореле в щитке, чтобы собрать схему управления любой сложности. Внешний датчик имеет степень защиты IP65, что позволяет устанавливать его в любом удобном месте на улице. Фотореле может коммутировать нагрузку до 20А, что превышает показатели большинства аналогов. Имеет самую доступную цену на рынке по сравнению с имеющимися аналогами.
Материалы:
Пластик, не поддерживающий горение.
Сумеречный выключатель EC000189
Фотореле ФРЛ-11 2-100лк 20А DIN-рейка (с датчиком IP65), TDM Electric
Фотореле TDM ФРЛ-11 — рабочая вещь для автоматического включения света «по факту темноты». Поставил один раз, настроил порог — и наружное освещение перестает зависеть от того, вспомнил ли кто-то щелкнуть выключатель.
Чаще всего его ставят на уличные линии: подсветка двора, парковки, входных групп, фасадные светильники, прожекторы, рекламные вывески. В частных домах удобно заводить через него фонари по периметру и свет у калитки, на объектах — освещение территории и подъездных путей. Монтаж на DIN-рейку позволяет спокойно разместить реле в щите рядом с автоматами и контактором, а выносной датчик — вывести туда, где он действительно «видит» улицу, а не свет из шкафа.
Ключевые характеристики, на которые обычно смотрят:
- установка в щит на DIN-рейку;
- регулируемый порог срабатывания в диапазоне 2–100 лк (можно подстроить под сумерки/полную темноту);
- коммутируемый ток до 20 А;
- датчик с заявленной степенью защиты IP65 — подходит для улицы при нормальном монтаже;
- артикул производителя: SQ0324-0019.
Из практики: удобнее, когда «мозги» сидят в щите, а датчик отдельно. Так и обслуживать проще, и настройки доступны без лестницы. Порог освещенности регулируется — можно убрать раздражающую ситуацию, когда свет включается слишком рано или, наоборот, тянет до темноты. Если нагрузка большая (несколько прожекторов, длинная линия), реле можно использовать как управляющее — через контактор, тогда силовую часть берет на себя контактор, а фотореле работает в щадящем режиме.
Что делает и как работает: датчик отслеживает освещенность. Когда на улице становится темнее заданного значения — реле замыкает цепь и подает питание на свет. Утром, когда освещенность поднимается выше порога, цепь размыкается и освещение выключается. По сути это автоматический «дежурный электрик», который реагирует не на время, а на реальный свет.
Почему берут: экономит электроэнергию без таймеров и графиков, снимает человеческий фактор, дает гибкость по настройке, а датчик IP65 спокойно переносит дождь и пыль при грамотной установке. Плюс формат DIN — нормальная щитовая компоновка без самоделок и «висящих» коробок.
Рекомендации по применению: датчик ставьте так, чтобы на него не светили ваши же фонари и фары — иначе возможны ложные срабатывания и «мигание» на границе сумерек. Не направляйте его на окна и яркие витрины. Для мощных нагрузок лучше заложить контактор, а в щите — отдельную защиту линии по току и сечению кабеля. Настройку порога делайте вечером: выставили примерно, подождали пару минут, подкрутили под нужный момент включения.
