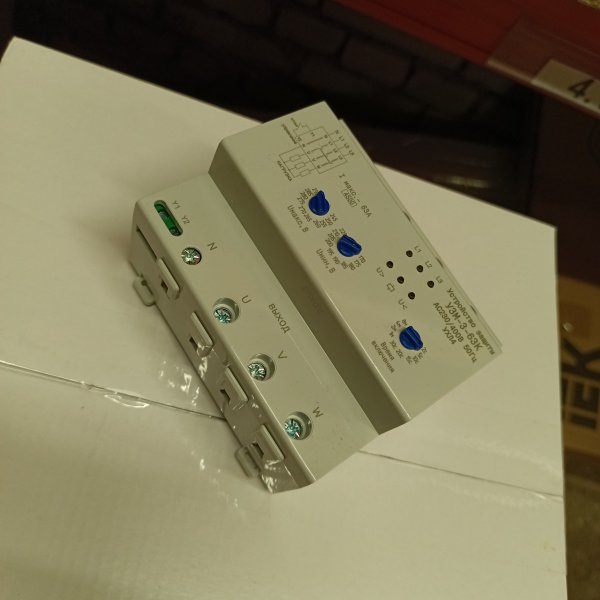

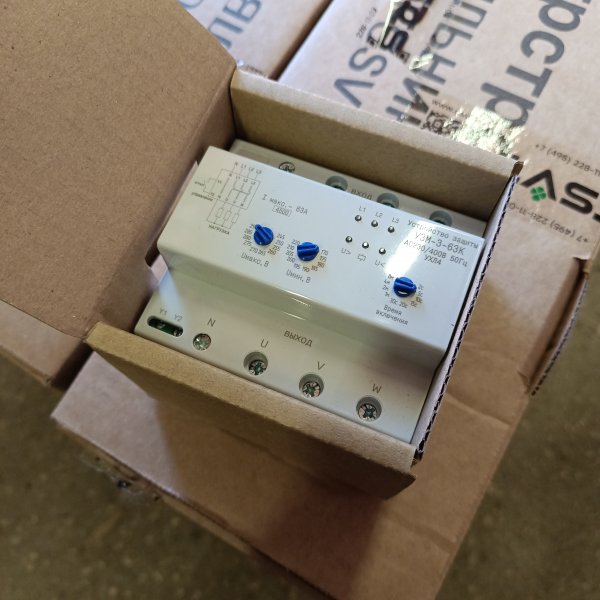

Устройство защиты многофункциональное УЗМ-3-63К, устройство защиты от скачков напряжения, 63А
Устройство защиты многофункциональное УЗМ-3-63К, устройство защиты от скачков напряжения, 63А 4640016939237
- Наличие клеммы для дистанционного управления
- Контроль обрыва фаз и контроль чередования фаз
- Максимальный ток коммутации 63А по каждой из фаз (14,5кВтх3)
- Контроль частоты сети 45-55Гц
- Контроль ассиметрии фаз 25%
- Двухпороговая защита от перенапряжения/(задержка срабатывания): >265В/0,2с, >300В/20мс
- Двухпороговая защита от снижения напряжения/(задержка срабатывания): <170В/10с, <130В/100мс
- Встроенная варисторная защита от импульсных возмущений в сети
- Переключаемая задержка повторного включения от 2с до 8мин
- Время срабатывания при скачках напряжения - менее 30мс
- УЗМ-3-63К предназначено для работы только с 3х фазными нагрузками!
| Порог отключения нагрузки при повышении напряжения, Umax (tоткл=0,5с) | 243, 249, 255, 261, 267, 273, 279, 285, 291, 297±3 В |
| Порог отключения нагрузки при снижении напряжения, Umin (tоткл=10с) | 217, 211, 205, 199, 193, 187, 181, 175, 169, 163±3 В |
| Порог ускоренного отключения нагрузки при скачке напряжения (tоткл=30мс) | 300 В |
| Порог отключения нагрузки при провале напряжения (tоткл=100мс) | 110 В |
| Допустимый разброс напряжений по фазам, не более | 25 % |
| Ширина зоны «гистерезиса» порога срабатывания | Uном ± 2,5 % |
| Порог срабатывания по частоте | 45/55 ±0,5 Гц |
Уровень ограничения напряжения при токе помехи 100А, не более | 1,2 кВ |
| Температура хранения | 200 Дж |
Максимальный ток поглощения, одиночный импульс 8/20мкс/повторяющиеся импульсы 8/20мкс | 6500/4500 А |
Время срабатывания импульсной защиты | <25 нс |
Номинальное напряжение питания | 230 В |
Частота напряжения питания | 50 Гц |
Максимальное напряжение питания | 440 В |
Потребляемая мощность | 2,2 ВА |
Номинальный ток нагрузки, (сечение проводников не менее 16 мм?, медь) | 63А/AC250В |
| Номинальная мощность нагрузки (АС250В) по каждой из фаз | 14,5 кВт |
Максимальное коммутируемое напряжение | 400 В |
| Задержка включения/повторного включения, переключается пользователем | 2с, 5с, 10с, 15с, 20с, 30с, 1мин, 2мин, 4мин, 8мин |
Задержка отключения при повышении напряжения выше верхнего порога | 0,2 с |
| Время ускоренного отключения нагрузки при скачке напряжения, tоткл | 30 мс |
Задержка отключения при снижении напряжения ниже нижнего порога | 10 с |
| Время отключения нагрузки при провале напряжения, tоткл | 100 мс |
Сечение подключаемых проводников не менее | 0,5-25мм2 (20-4 AWG) |
| Диапазон рабочих температур | -25…+55°C |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 |
| Степень защиты реле корпус/клеммы | IP40/IP20 |
| Рабочее положение в пространстве | произвольное |
| Режим работы | круглосуточный |
| Габаритные размеры | 105х63х94 мм |
| Масса, не более | 0,45 кг |
Срок службы, не менее | 10 лет |
| Бренд | Меандр |
| Место установки | DIN-рейка |
| Максимальный порог напряжения | 300 В |
| Максимальный коммутируемый ток (АС1) | 63 А |
| Контакт | 3 NO |
| Минимальный порог напряжения | 110 В |
| Тип напряжения | Трехфазное |
| Регулировка времени срабатывания | Да |
| Контроль фаз | Да |
| Регулировка порогов напряжения | Да |
| Защита от импульсных помех | Да |
| Модульная ширина | 6 |
Реле контроля напряжения EC001438
Реле многофункциональное УЗМ-3-63К 230В AC/400В AC УХЛ4 Меандр A8302-16939237
УЗМ-3-63К от «Меандр» — это тот случай, когда в щите появляется «дежурный», который спокойно следит за питанием и не дает сети добить вашу технику. Ставится на DIN-рейку, подключается в обычную схему, а дальше уже работает без разговоров: ловит ненормальные режимы и отрабатывает их отключением.
По месту применения это типичная история для квартирных и этажных щитов, частных домов, небольших мастерских, офисов, а также для вводных щитов на объектах, где напряжение «гуляет» или есть чувствительные потребители. Полезно в линиях, где сидят котлы, насосы, холодильники, электроника, автоматика ворот и любая техника, которой не нравится просадка или перекос.
Ключевые характеристики по данным изделия:
- многофункциональное устройство защиты (серия УЗМ);
- модификация: УЗМ-3-63К;
- для сетей AC 230 В и AC 400 В;
- климатическое исполнение: УХЛ4;
- монтаж: на DIN-рейку;
- артикул производителя: 4640016939237.
Из практики: DIN-формат — это про аккуратную сборку щита и нормальное обслуживание. Когда защита стоит как модуль, ее легко поставить рядом с автоматами, развести проводники и при необходимости быстро заменить без «самодельщины» и плясок с крепежом. В многофункциональных устройствах такого типа ценят именно комплексный подход: один модуль закрывает несколько типовых проблем питания, которые в реальных сетях встречаются регулярно.
Как это работает в целом, по-человечески: устройство контролирует параметры питания и сравнивает их с допустимыми. Если сеть выходит за рамки нормального режима, оно отключает нагрузку, чтобы не дать аварии развиться дальше. Когда питание возвращается в рабочий диапазон, защита может вернуть нагрузку в работу — это как раз то, за что такие приборы любят в бытовых и небольших коммерческих щитах: меньше «ручного» вмешательства после скачков.
Почему берут УЗМ в щит: чтобы техника переживала нестабильную сеть без сюрпризов, а владелец не узнавал о проблемах по запаху или по счету за ремонт. Плюс удобный формат под стандартную рейку — монтажнику и сервису это экономит время.
Рекомендации по применению: ставьте устройство там, где оно действительно «видит» защищаемую группу — чаще всего на вводе или перед критичными линиями. Номиналы и схему включения подбирайте под вашу сеть (230/400 В) и фактическую нагрузку, а подключение лучше доверить человеку, который умеет собирать щиты: здесь важны и порядок коммутации, и качество контактов. Если защита срабатывает регулярно, это сигнал не «обходить», а искать причину — от проблем на вводе до просадки из-за перегруженной линии.
Добрый день, Виктор.
Можно. Но учтите , что при аварийной ситуации на одной из фаз отключаются сразу все фазы (одновременно).
