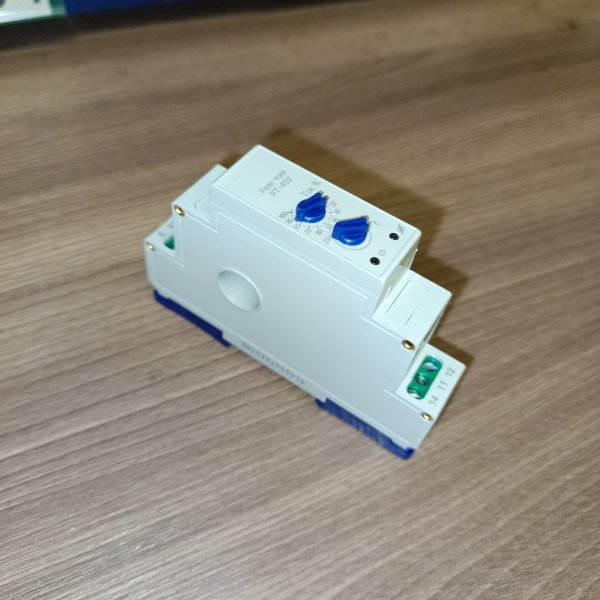

Универсальное реле контроля тока Меандр РТ-40У
Описание
Универсальное реле контроля тока Меандр РТ-40У 4640016934225
Реле контроля тока РТ-40У используется в схемах релейной защиты и автоматики энергетических систем в качестве устройства, реагирующего на превышение допустимого тока.Реле может использоваться для контроля перегрузки электродвигателей или другого электрооборудования, для контроля потребления, токовой защиты, диагностики состояния оборудования (замыкание, пониженное или повышенное потребление тока).
- Питание от контролируемого тока
- Три диапазона измерения тока (0,1-1А, 0,5-5А и 3-30А)
- Регулируемый порог срабатывания от 10 до 100% максимального значения тока
- Регулируемая задержка срабатывания исполнительного реле от 0,2с до 20с
- Встроенное исполнительное реле 16А 250
- Корпус шириной 18мм
| Питание | От контролируемого тока |
Номинальная частота измеряемого тока | 45…65, 400* |

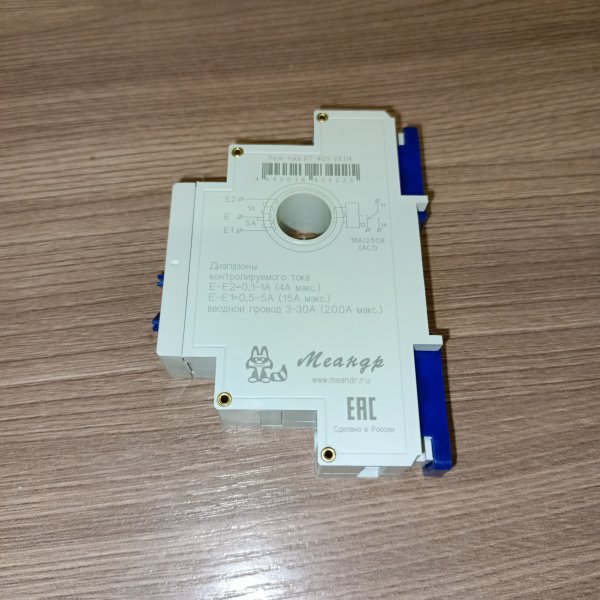

| Измерительная цепь:
- клеммы E - E2 - клеммы E - E1 - бесконтактный способ - встроенный трансформатор тока |
0,1 - 1 А 0,5 - 5 А 3 - 30 А |
| Термическая устойчивость при длительном протекании тока:
- вход E - E2 - 1A - вход E - E1 - 5A - встроенный трансформатор тока - 30 А |
4А 15А 200А |
Регулировка порога срабатывания от максимального значения диапазона | 10 - 100 % |
| Погрешность установки порога срабатывания | 15 % |
| Погрешность измерения | 10 % |
| Гистерзис | 10 % |
| Регулируемая задержка срабатывания | 0,1 - 20 с |
| Максимальное коммутируемое напряжение | 400 (AC/5A) |
Максимальный коммутируемый ток (АС1): АС250В 50Гц (АС1)/DC30В (DC1) | 16А |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | 1 переключающий |
Количество и тип контактов | УХЛ4 |
Диапазон рабочих температур (по исполнениям) | -25…+55 °C |
Температура хранения | -40...+70 °C |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 |
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) |
| Рабочее положение в пространстве | произвольное |
| Режим работы | круглосуточный |
| Размеры | 18x93x62 мм |
| Масса | 0,095 кг |
Обзор от AI
✦
Обзор от AI
* AI может допускать ошибки. Проверяйте важную информацию.
Реле контроля тока РТ-40У УХЛ4 (3 диапазона, задержка до 20 с) — Меандр
Реле контроля тока РТ-40У УХЛ4 предназначено для контроля уровня тока в электрических цепях и формирования управляющего сигнала при выходе значения тока за заданные пределы. Устройство удобно применять в системах защиты и автоматики: оно помогает своевременно отключать нагрузку или подавать сигнал на контроллер/контактор при перегрузке, недогрузке, обрыве цепи или нештатных режимах работы оборудования.
Реле поддерживает три диапазона контролируемых токов: 0,1–1 А, 0,5–5 А и 2,5–25 А, а также регулируемую задержку срабатывания до 20 секунд для исключения ложных отключений при кратковременных пусковых токах и переходных процессах.
Где используется
- Защита электродвигателей и приводов от перегрузки и недогрузки.
- Контроль работы насосов, вентиляторов, компрессоров: выявление сухого хода, заклинивания, износа.
- Мониторинг токов в цепях управления, сигнализации и автоматизации.
- Контроль потребления нагрузки в распределительных щитах и шкафах автоматики.
- Системы АСУ ТП и диспетчеризации: формирование сигнала аварии/предупреждения.
Особенности и преимущества
- Три диапазона тока для подбора под конкретную нагрузку: 0,1–1 А, 0,5–5 А, 2,5–25 А.
- Задержка срабатывания до 20 с — помогает отстроиться от кратковременных бросков тока (пуск, переключения).
- Повышает надежность оборудования за счет своевременного обнаружения аварийных режимов.
- Универсальность применения в типовых щитах и шкафах автоматики.
- Исполнение УХЛ4 — подходит для эксплуатации в условиях умеренного и холодного климата в соответствии с назначением исполнения.
Характеристики
| Тип устройства | Реле контроля тока |
| Модель | РТ-40У |
| Климатическое исполнение | УХЛ4 |
| Диапазоны контролируемого тока | 0,1–1 А; 0,5–5 А; 2,5–25 А |
| Задержка срабатывания | Регулируемая, до 20 с |
| Назначение | Контроль тока и выдача сигнала при отклонении от заданных параметров |
| Бренд | Меандр |
| Артикул производителя | 4640016934225 |
Как работает
Реле отслеживает ток в контролируемой цепи в выбранном диапазоне. При превышении или снижении значения относительно установленного порога устройство формирует выходной сигнал (переключение контактов реле) для управления внешними исполнительными устройствами: контактором, реле отключения, сигнализацией или входом контроллера. Настраиваемая временная задержка позволяет игнорировать кратковременные импульсы и срабатывать только при устойчивом отклонении тока.
Рекомендации по выбору
- Выбирайте диапазон, в который попадает рабочий ток нагрузки с небольшим запасом.
- Для двигателей учитывайте пусковые токи: используйте задержку срабатывания до 20 с, чтобы избежать ложных отключений при запуске.
- Если требуется контроль малых токов (датчики, цепи управления), используйте диапазон 0,1–1 А.
Примечание
Точные параметры подключения и настройки (схема, тип выходных контактов, способ монтажа и питание) зависят от исполнения и указываются в паспорте изделия. При подборе для ответственных систем рекомендуется сверить характеристики с технической документацией производителя.
