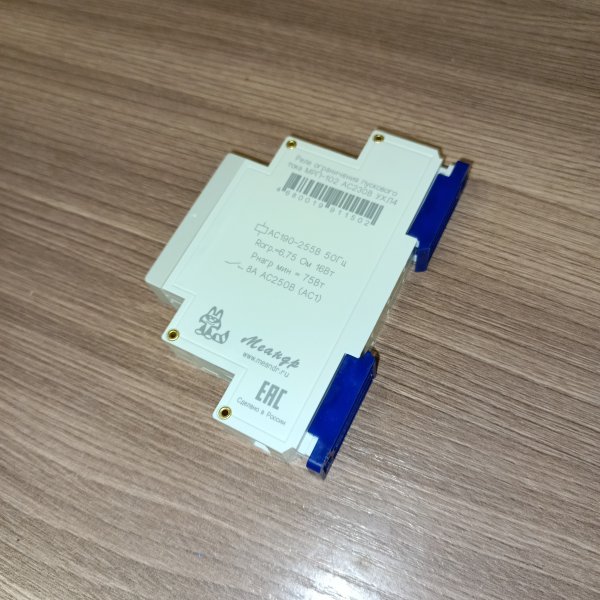

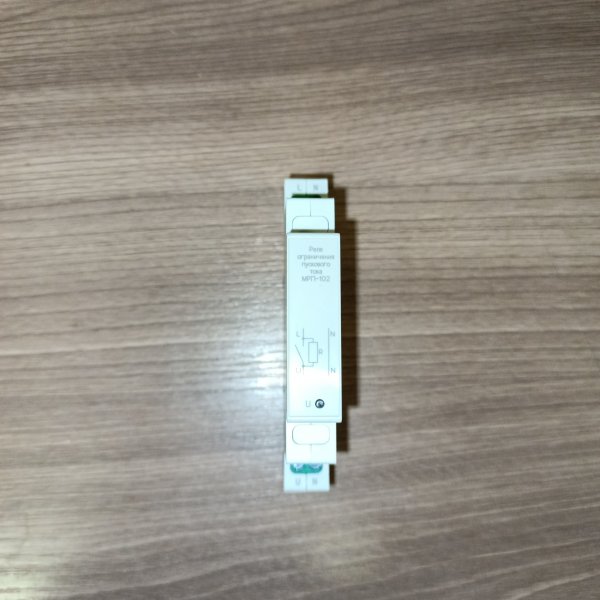

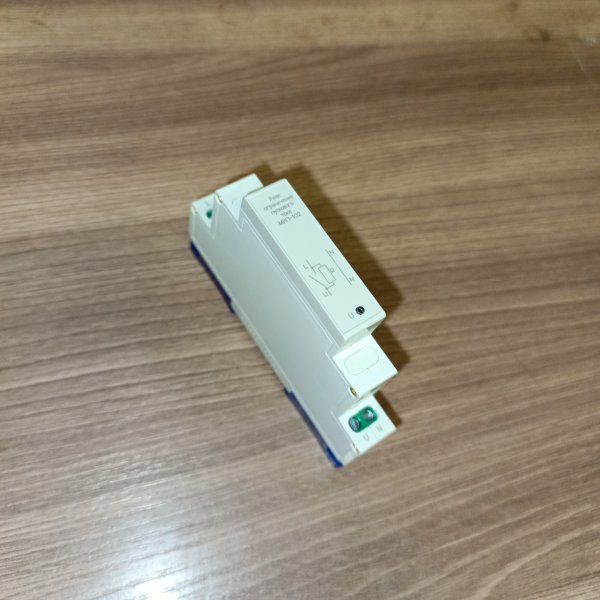

Реле ограничения пусковых токов МРП-102 AC230 УХЛ4
Описание
Реле ограничения пусковых токов МРП-102 AC230 УХЛ4 4680019911502
Реле ограничения пускового тока МРП-102 предназначены для уменьшения пусковых токов при включении ёмкостных нагрузок (например, импульсных БП, драйверов LCD и т.д.). Снижение пускового тока осуществляется встроенным резистором с последующим замыканием резистора встроенным реле через некоторое время.
| Напряжение питания | АС230В |
| Частота питающей сети | 50 Гц |
| Потребляемая мощность, не более | 1 Вт |
| Время включения реле | 0,25 с |
| Максимальная суммарная ёмкость нагрузки, не более | 1500 мкФ |
| Максимальный рабочий ток: АС250В 50Гц (АС1) | 8 А |
| Максимальная частота коммутаций, при емкости нагрузки 2000 мкФ, не более | 3 цикл./мин |
| Электрическая прочность (питание-контакты) | AC2000В (50Гц - 1мин) |
| Механическая износостойкость, не менее | 10x106 |
| Электрическая износостойкость, не менее | 100000 циклов |
| Диапазон рабочих температур (по исполнениям) | -25…+55°C |
| Температура хранения | -40...+70°C |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 |
| Степень защиты реле: по корпусу / по клеммам в соответствии с ГОСТ 14254-96 | IP40/IP20 |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 |
| Относительная влажность воздуха | до 80 % (при 25) |
| Рабочее положение в пространстве | произвольное |
| Режим работы | круглосуточный |
| Габаритные размеры | 13х93х62 мм |
| Масса | 0.06 кг |
Обзор от AI
МРП-102 от «Меандр» — это небольшое реле, которое бережно «разгоняет» нагрузку при включении. Там, где в момент пуска ток кратно выше рабочего (и из‑за этого выбивает автоматы или мигает свет), оно помогает сделать запуск спокойнее и предсказуемее.
Чаще всего такие реле ставят в щитах и шкафах управления, когда есть оборудование с заметным пусковым броском: блоки питания и драйверы, светодиодные линии, вентустановки, небольшие насосы, трансформаторы, контакторы и похожие потребители. В быту полезно, если линия «на грани» по автомату и при включении нагрузки периодически срабатывает защита, хотя в установившемся режиме всё нормально.
- Питание и управление: AC 230 В.
- Коммутируемый ток: до 8 А.
- Климатическое исполнение: УХЛ4.
- Артикул производителя: 4680019911502.
Практический смысл устройства простой: его ставят в разрыв цепи нагрузки, и оно берёт на себя «пусковой момент», снижая вероятность ложных отключений и перегруза в первые мгновения включения. В итоге меньше поводов поднимать номинал автомата «на всякий случай» и проще удержать селективность, когда в щите несколько линий и каждая должна отключаться по своему месту.
Работает это как ограничение пускового тока: при подаче питания нагрузка не получает полный ударный ток сразу, а включается через ограничение, после чего схема переводит её в нормальный режим. Для пользователя это выражается в более мягком старте и меньшем количестве неприятных сюрпризов вроде срабатывания автомата именно в момент включения.
Почему берут: помогает запускать «капризные» нагрузки на существующей проводке и автоматике, снижает количество ложных отключений, делает включение более повторяемым. Особенно выручает в случаях, когда по расчётам всё сходится, но реальный пусковой бросок оказывается выше ожидаемого.
Рекомендации по применению: подбирайте реле по рабочему току линии с запасом и учитывайте характер нагрузки (у разных блоков питания, трансформаторов и двигателей броски отличаются). Ставьте в щите на DIN-рейку и оставляйте место для нормального теплоотвода. Если автомат выбивает не только при включении, а и в работе — сначала проверьте нагрузку, контакты и сечение кабеля: ограничитель пуска не заменяет диагностику и не лечит перегруз в длительном режиме.
