Реле ограничения пускового тока типа МРП-1Т
Описание

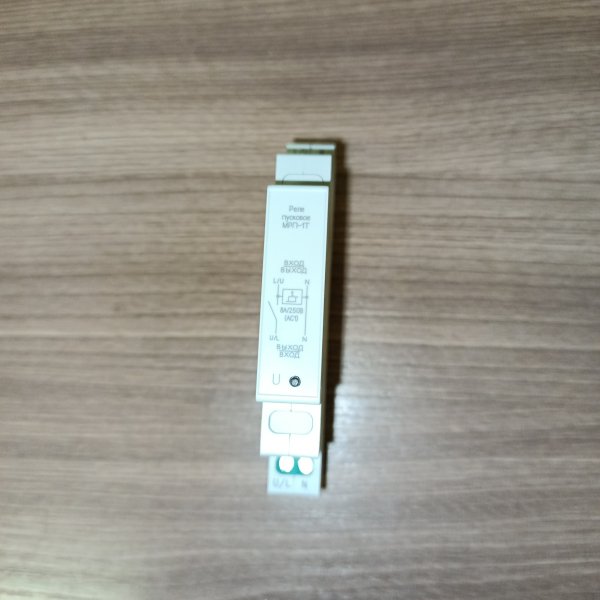

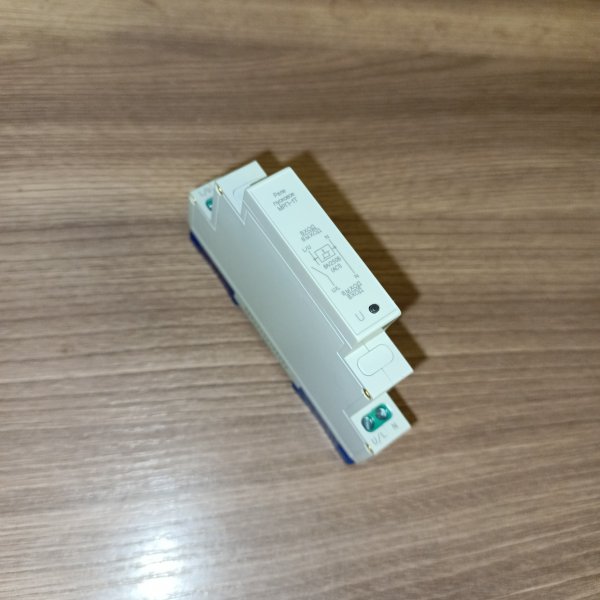

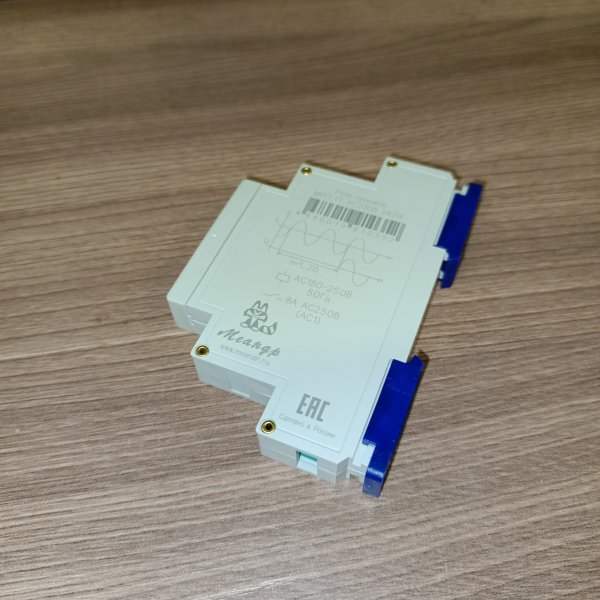

Реле ограничения пускового тока типа МРП-1Т 4680019910352
Реле ограничения пускового тока типа МРП-1Т предназначены для уменьшения пусковых токов при включении ёмкостных нагрузок. Снижение пускового тока осуществляется за счёт замыкания контактов реле при нулевом сетевом напряжении (переходе сетевого напряжения через ноль). Выбор момента замыкания контактной группы формируется в диапазоне 150...700 мс (первые 20 полупериодов) генератором случайного числа для каждого реле, что обеспечивает распределение пускового импульса тока по времени за счет разного момента срабатывания групп нагрузок каждая из которых защищается реле. предназначены для уменьшения пусковых токов при включении ёмкостных нагрузок. Снижение пускового тока осуществляется за счёт замыкания контактов реле при нулевом сетевом напряжении (переходе сетевого напряжения через ноль). Выбор момента замыкания контактной группы формируется в диапазоне 150...700 мс (первые 20 полупериодов) генератором случайного числа для каждого реле, что обеспечивает распределение пускового импульса тока по времени за счет разного момента срабатывания групп нагрузок каждая из которых защищается реле.
- Снижение пускового тока емкостных нагрузок (импульсных БП, драйверов LCD) за счёт замыкания контакта реле при переходе через «0» - технология «zero sync»
- Распределенное во времени с помощью генератора случайных чисел включение нагрузок для уменьшения броска тока через автомат
- Максимальная ёмкость нагрузки 250 мкФ
- Индикация состояния выхода
- Гальваническая развязка входа L и выхода U
- Ширина корпуса 13мм
| Напряжение питания | АС185...255 В |
| Частота питающей сети | 50 Гц |
Мощность потребляемая катушкой, не более | 1 Вт |
Время во включённом состоянии | не ограничено |
| Время готовности | 0,15 с |
Время включения реле* | 0,15...0,7 с |
Время выключения реле, не более |
0,05 с |
| Номинальная емкость нагрузки, не более |
160 мкФ |
Количество и тип контактов | 1 замыкающий |
| Максимальная суммарная ёмкость нагрузки | 250 мкФ |
Максимальное коммутируемое напряжение | 400 В |
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) | 8 А |
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | 2000 Вт |
| Электрическая прочность (питание - контакты) | AC2000 (50Гц - 1минута) В |
Механическая износостойкость, не менее | 10х106 циклов |
Электрическая износостойкость, не менее | 100000 циклов |
Максимальная частота коммутаций, не более | 600 цикл./ч |
Диапазон рабочих температур (по исполнениям) | -25…+55 (УХЛ4) -40…+55 (УХЛ2) |
Температура хранения | -40...+70 °C |
Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 или УХЛ2 |
Степень защиты реле: по корпусу / по клеммам в соответствии с ГОСТ 14254-96 | IP40/IP20 |
Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 |
Относительная влажность воздуха | до 80 (при 250C) % |
Рабочее положение в пространстве | произвольное |
Режим работы | круглосуточный |
Габаритные размеры | 13х93х62 мм |
Масса | 0,06 кг |
Обзор от AI
Реле ограничения пускового тока МРП-1Т AC230В 8А УХЛ4 — устройство для снижения пускового тока при включении емкостных нагрузок. Помогает уменьшить ударные токи, которые возникают в момент подачи питания на оборудование с входными конденсаторами, тем самым снижая нагрузку на контакты выключателей, реле, автоматов и клеммные соединения, а также повышая стабильность работы цепи.
Решение актуально для сетей AC 230 В и нагрузок, у которых кратковременный стартовый ток может в разы превышать рабочий. Реле МРП-1Т выполняет «мягкий старт» за счет ограничения пускового тока в начальный момент включения, после чего нагрузка переходит в штатный режим работы.
- Светодиодные источники света и драйверы (LED-светильники, LED-ленты с блоками питания), особенно при групповом включении.
- Импульсные блоки питания (адаптеры, БП для систем автоматики, видеонаблюдения, связи).
- Бытовая и промышленная электроника с выраженной емкостной составляющей на входе.
- Щиты управления и распределительные щиты, где важно снизить вероятность ложных срабатываний аппаратов защиты при включении.
- Цепи, в которых требуется продлить ресурс коммутационной аппаратуры (кнопок, выключателей, контакторов, промежуточных реле).
- Снижение пускового тока емкостных нагрузок при включении.
- Уменьшение искрения и подгорания контактов коммутационных устройств.
- Снижение вероятности срабатывания автоматических выключателей и УЗО из-за кратковременных пиков тока.
- Повышение надежности включения нагрузки и стабильности питания.
- Продление срока службы подключаемого оборудования и элементов коммутации.
- Модель: МРП-1Т
- Назначение: снижение пускового тока емкостных нагрузок
- Питание / рабочее напряжение: AC 230 В
- Номинальный ток: 8 А
- Климатическое исполнение: УХЛ4
- Бренд: Меандр
- Артикул производителя: 4680019910352
- Оптимизировано для работы с нагрузками, имеющими высокий кратковременный стартовый ток (емкостной характер).
- Снижает механический и электрический износ контактов в цепи включения.
- Помогает сделать включение группы источников питания более предсказуемым и «мягким».
- Подходит для применения в щитовом оборудовании при стандартных условиях эксплуатации согласно УХЛ4.
- Сопоставьте номинальный ток 8 А с рабочим током подключаемой линии с учетом условий эксплуатации.
- Если планируется групповое включение нескольких блоков питания или светильников, оцените суммарную нагрузку и характер пусковых токов.
- Для корректной и безопасной работы рекомендуется установка и подключение квалифицированным специалистом.
- Реле ограничения пускового тока для емкостных нагрузок
- AC 230 В, 8 А
- Исполнение УХЛ4
- Производитель: Меандр
- Артикул: 4680019910352
Вопрос-ответ
Подходит ли данный прибор (Реле ограничения пускового тока МРП-1Т AC230В 8А УХЛ4, артикул 4680019910352) для использования в освещении светодиодных светильников (GX53 на натяжном потолке) для плавного включения светодиодных ламп?
Предполагается использовать 6 ламп по 12 ватт
Добрый день, Юрий.
По нашему мнению для решения Вашей задачи этот прибор не подходит.
