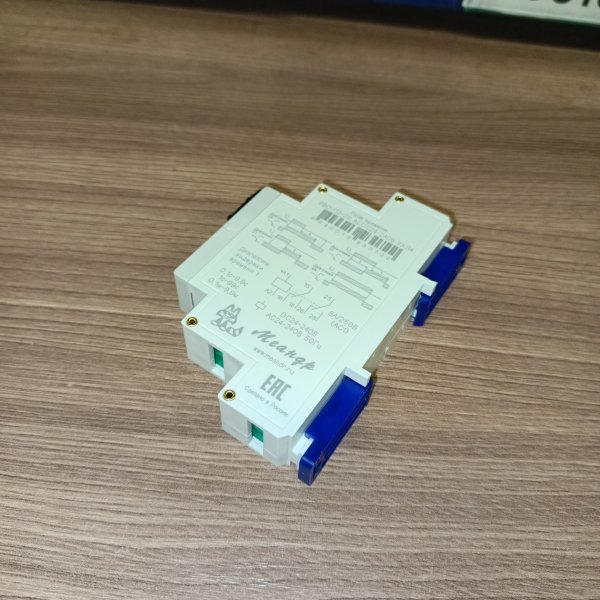

Реле времени РВО-П2-26 с выдержкой после снятия напряжения питания
Описание
Реле времени РВО-П2-26 с выдержкой после снятия напряжения питания 4640016930722
Реле времени РВО-П2-15 предназначено для выдачи команд в цепи схем управления через контакты реле после отработкиустановленной выдержки времени по заданному алгоритму работы.
- Выдержка времени после отключения питания 0,1 - 9,9с, 1 - 99c, 0,1 - 9,9мин

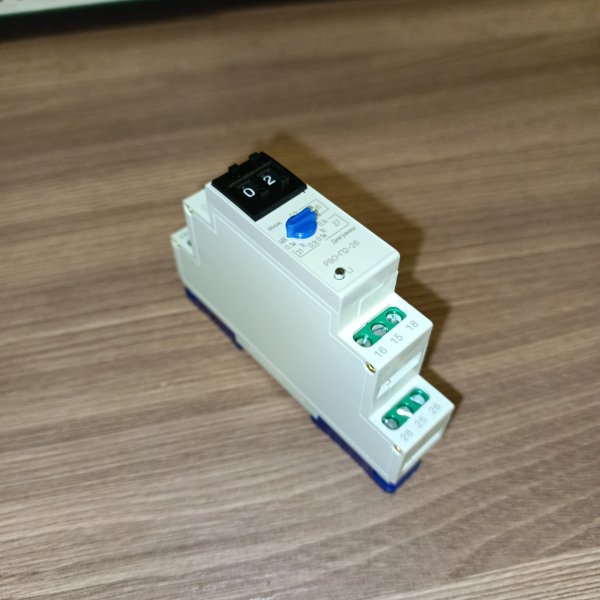

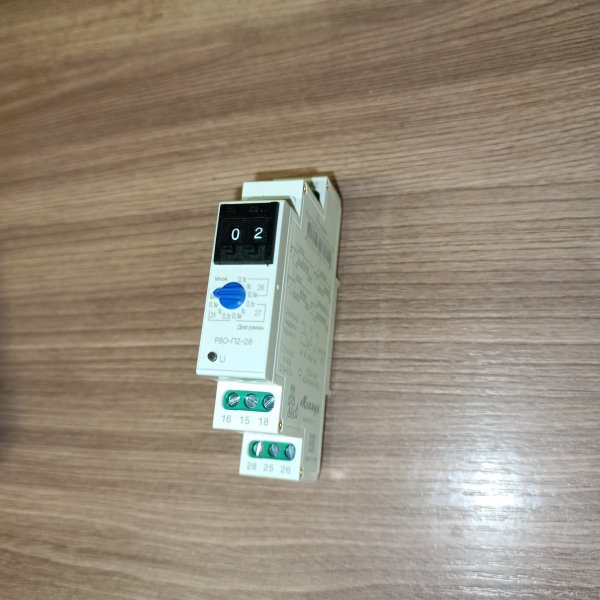

- Установка выдержки времени двухдекадным кнопочным переключателем
- 3 диаграммы работы или функция мгновенного контакта
- 2 переключающие группы контактов 8А/250В
- Ширина корпуса 18мм
- Технические характеристики:
- Напряжение питания: ACDC24-240 ± 10%
- Диапазон выдержки времени: 0,1 - 9,9с; 1 - 99с; 0,1 - 9,9мин
- Время готовности, не более: 1c
- Погрешность отсчёта выдержки времени, не более: 2%
- Время готовности при повторном включении, не более: 0,5c
- Максимальный коммутируемый ток: АС250В 50Гц (АС1) / DC30В (DC1): 8 A
- Максимальное коммутируемое напряжение: 400 (АС1/2А)
- Максимальная коммутируемая мощность: АС250В 50Гц (АС1) / DC30В (DC1): 2000 / 240 ВA/Вт
- Потребляемая мощность, не более: 2 ВA
- Диапазон рабочих температур: от -10 до +55 °C
- Количество и тип контактов: 2 переключающие группы
Характеристики
| Тип реле | Задержка на включение |
| Тип реле | Задержка на выключение |
| Бренд | Меандр |
| Период программирования | 10 минут |
| Способ программирования | Аналоговый |
| Кол-во каналов | 1 |
| Тип установки | На DIN-рейку |
Обзор от AI
Реле времени Меандр РВО-П2-26 0.1с-9,9мин 2НЗ 5А 24-220В AC/DC на DIN-рейку — универсальное модульное реле задержки, предназначенное для построения схем с выдержкой времени в системах автоматики и управления. Устанавливается на DIN-рейку и подходит для работы как от переменного, так и от постоянного напряжения в широком диапазоне.
Модель РВО-П2-26 применяется для формирования временной паузы в цепях управления: включение или отключение нагрузки происходит с заданной задержкой. Наличие двух нормально замкнутых контактов (2НЗ) позволяет удобно реализовать блокировки, защиты, взаимные запреты и логические условия в шкафах управления.
Где используется
- щиты автоматики и управления (ШУ, ША), распределительные шкафы
- управление вентиляторами и вытяжками: задержка отключения или включения
- управление насосами: пауза между пусками, задержка включения
- схемы освещения: задержка выключения, ступенчатое управление
- управление контакторами и пускателями в цепях 24–220 В AC/DC
- системы блокировки и взаимного запрета в релейной логике
- технологические паузы в простых автоматизированных процессах
Особенности и преимущества
- Широкий диапазон питания 24–220 V AC/DC — удобен для унификации склада и применения в разных проектах.
- Диапазон выдержки 0,1 с – 9,9 мин — подходит как для коротких задержек, так и для минутных пауз.
- 2 нормально замкнутых контакта (2НЗ) — оптимально для схем блокировки и защиты, а также для разрыва цепей управления.
- Монтаж на DIN-рейку — быстрое размещение в щите, удобное обслуживание и замена.
- Контактная нагрузка до 5 А — подходит для коммутации цепей управления, катушек контакторов, реле и другой вспомогательной нагрузки.
- Модульное исполнение — аккуратная интеграция в стандартные распределительные шкафы.
Характеристики
- Тип устройства: реле времени (реле задержки)
- Серия/модель: РВО-П2-26
- Бренд: Меандр
- Диапазон выдержки времени: 0,1 с – 9,9 мин
- Контакты: 2НЗ (2 нормально замкнутых)
- Номинальный ток контактов: 5 А
- Напряжение питания: 24–220 В AC/DC
- Монтаж: DIN-рейка
- Назначение: коммутация цепей управления с заданной выдержкой времени
- Артикул производителя: 4640016930722
Как работает (кратко)
После подачи питания реле запускает отсчет установленной выдержки времени. По завершении заданного интервала контакты изменяют свое состояние согласно логике работы устройства, обеспечивая требуемую задержку в цепи управления. Точная реализация задержки зависит от выбранного режима и схемы включения реле в конкретном проекте.
Совместимость и рекомендации по применению
- Рекомендуется использовать для коммутации цепей управления; для силовой нагрузки используйте контактор/пускатель.
- При наличии индуктивной нагрузки (катушки реле/контактора) рекомендуется применять элементы подавления помех (RC-цепь, варистор, диод для DC-цепей) для увеличения ресурса контактов.
- Устанавливайте реле в щите с учетом вентиляции и доступности регулировок.
