Реле времени РВЦ-1 М в ультратонком корпусе
Описание
Реле времени РВЦ-1 М в ультратонком корпусе 4640016936908
Реле времени РВЦ-1М предназначено для коммутации электрических цепей в циклическом режиме работы с предварительно установленными выдержками времени (паузы и импульса).
- Циклическое реле времени с раздельной регулировкой времени импульса и паузы
- Диапазон выдержки времени от 1 с до 30 ч

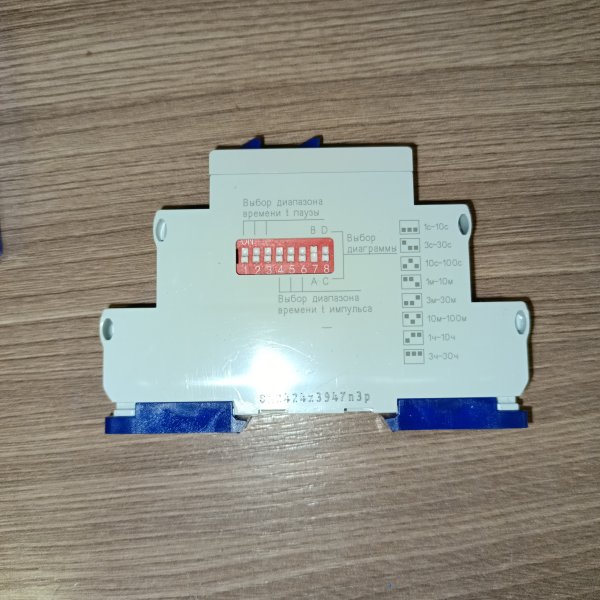

- Установка выдержек времени осуществляется с помощью двух поворотных декадных переключателей

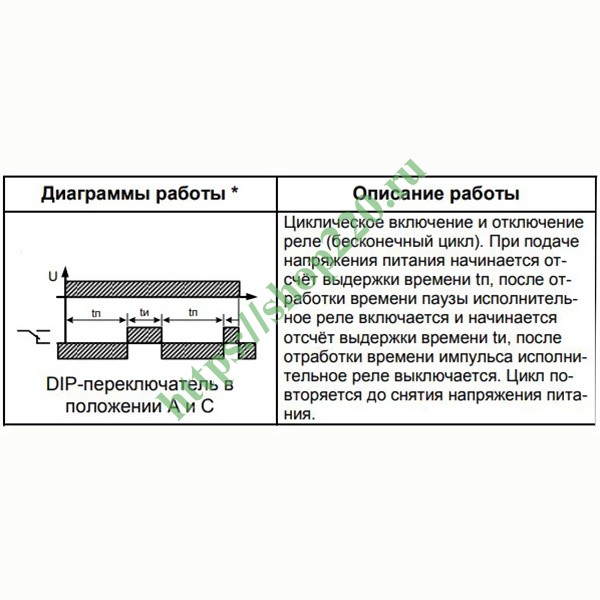

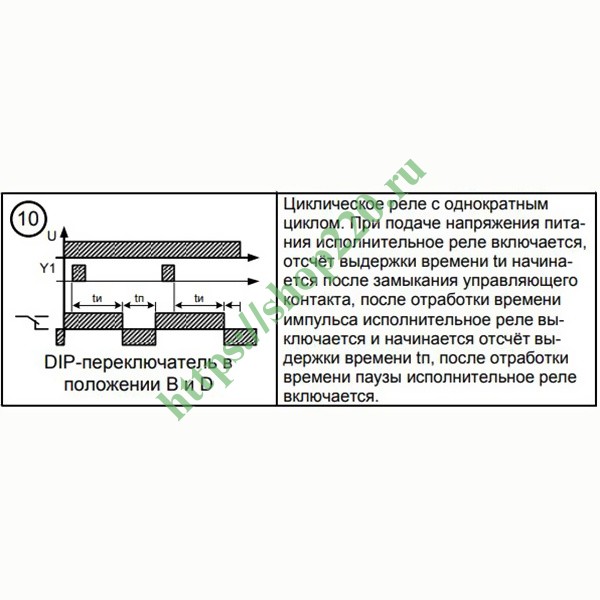

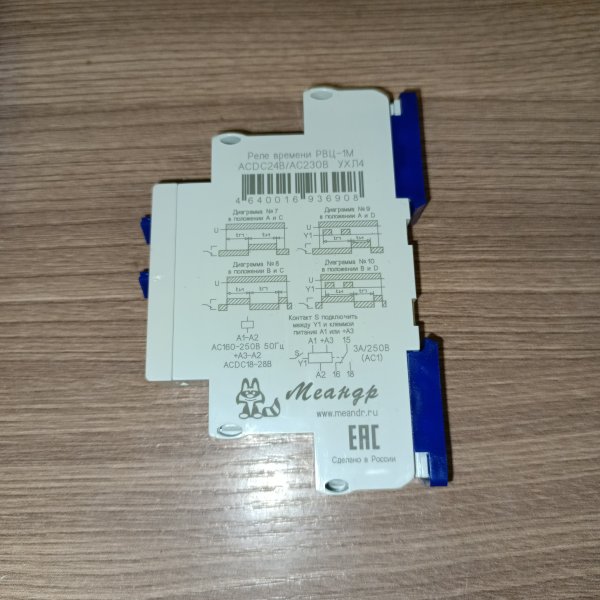

- 4 диаграммы работы
- 1 переключающая группа контактов 5А/250В
- Индикатор наличия питания и состояния встроенного реле
- Корпус шириной 13 мм
Напряжение питания | АСDC24/AC230 В |
Диапазоны выдержки времени импульса и паузы | 1-10с, 3-30с, 10-100с, 1-10мин, 3-30мин, 10-100мин, 1-10ч, 3-30ч |
Погрешность установки выдержки времени, не более | 10% |
Погрешность отсч?та выдержки времени, не более | 2% |
Время повторной готовности, не более | 0.1 c |
Время воздействия управляющего сигнала, не менее | 0.05 c |
Диаграммы работы | 7, 8, 9, и 10 |
Максимальный коммутируемый ток: АС250В 50Гц (АС1) / DC30В (DC1) | 3 А |
Максимальное напряжение | 400 В |
Максимальная коммутируемая мощность: АС250В 50Гц (АС1) / DC30В (DC1) | 750 ВА / 90 Вт |
Максимальное напряжение между цепями питания и контактами реле | AC2000 (50Гц - 1мин) |
Потребляемая мощность, не более | 2 ВА |
Механическая износостойкость, не менее | 10 х 10 6 циклов |
Электрическая износостойкость, не менее | 100000 циклов |
Количество и тип контактов | 1 переключающая группа |
Диапазон рабочих температур (по исполнениям) | -25...+55°C |
Температура хранения | -40...+70°C |
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) |
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) |
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | |
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96 | IP40 / IP20 |
Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 |
Относительная влажность воздуха | до 80 % (при 25°С) |
Высота над уровнем моря | до 2000 м |
Рабочее положение в пространстве | произвольное |
Режим работы | круглосуточный |
Габаритные размеры | 13 х 93 х 62 мм |
Масса, не более | 0.065 кг |
Характеристики
| Тип реле | Циклическое |
| Бренд | Меандр |
| Период программирования | 30 часов |
| Способ программирования | Аналоговый |
| Кол-во каналов | 1 |
| Тип установки | На DIN-рейку |
Обзор от AI
Реле времени циклическое Меандр РВЦ-1М — многофункциональное модульное реле для автоматизации повторяющихся процессов: периодического включения и отключения нагрузки по заданным временным интервалам. Устройство формирует циклы работы с регулируемыми паузами и временем включения, что удобно для управления вентиляцией, освещением, насосами, обогревом, сигнализацией и другими инженерными системами.
Модель рассчитана на широкий диапазон применения благодаря поддержке питания AC/DC 24 В и AC 230 В, устанавливается на DIN-рейку и подходит для эксплуатации в условиях исполнения УХЛ4.
Бренд: Меандр
Артикул производителя: 4640016936908
Модель: РВЦ-1М
Где используется
- Периодическое включение/выключение вентиляции в санузлах, серверных, подсобных помещениях.
- Циклическая работа насосов (дренажных, циркуляционных) и систем перекачки.
- Автоматизация освещения: мигающий режим, циклическая подсветка, рекламные вывески.
- Управление подогревом, тепловыми завесами, обогревателями по циклу.
- Промышленные и бытовые щиты автоматики: повторяющиеся технологические операции.
- Системы сигнализации и оповещения, где требуется периодическая подача сигнала.
Особенности и преимущества
- Циклический режим работы: автоматическое повторение заданной последовательности «вкл/выкл».
- Широкий диапазон выдержек времени: от 1 секунды до 30 часов — удобно как для быстрых, так и для длительных циклов.
- Универсальное питание: поддержка AC/DC 24 В и AC 230 В (выбор в соответствии со схемой питания щита).
- Монтаж на DIN-рейку: быстрая установка в стандартный распределительный щит.
- Исполнение УХЛ4: подходит для размещения в щитовом оборудовании и типовых электроустановках.
- Оптимально для автоматизации: снижает необходимость ручного управления и повышает повторяемость процессов.
Основные характеристики
- Тип устройства: реле времени циклическое
- Модель: РВЦ-1М
- Диапазон времени: 1 с – 30 ч
- Питание: AC/DC 24 В, AC 230 В
- Монтаж: на DIN-рейку
- Климатическое исполнение: УХЛ4
- Назначение: управление нагрузкой по повторяющимся временным интервалам
- Бренд: Меандр
- Артикул производителя: 4640016936908
Принцип работы (кратко)
После подачи питания реле начинает отрабатывать заданный цикл: включает нагрузку на установленное время и затем отключает на установленную паузу. Далее последовательность повторяется автоматически до отключения питания или изменения настроек.
Примечания по подбору
- Выбирайте вариант питания (24 В или 230 В) исходя из доступного источника в шкафу управления.
- При коммутации мощной нагрузки рекомендуется использовать промежуточный контактор для увеличения ресурса коммутации и повышения надежности схемы.
- Монтаж выполняется в щитовом оборудовании на DIN-рейку с соблюдением требований электробезопасности.
