Реле времени РВ3-22 универсальное, с тремя независимыми уставками времени
Описание
Реле времени РВ3-22 универсальное, с тремя независимыми уставками времени 4640016936663

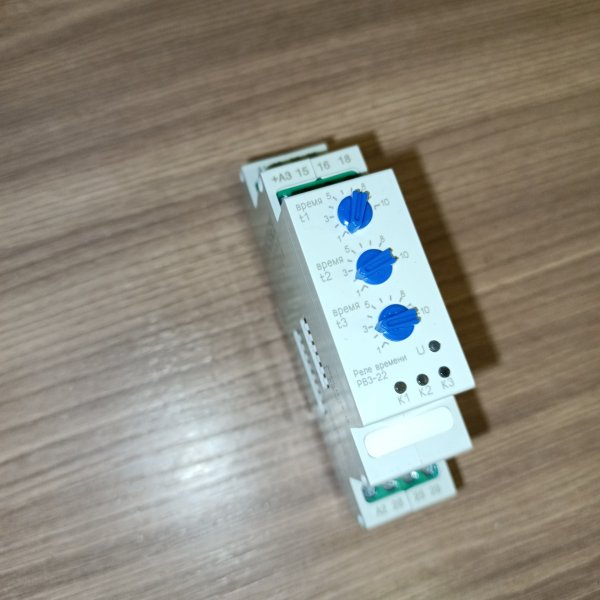

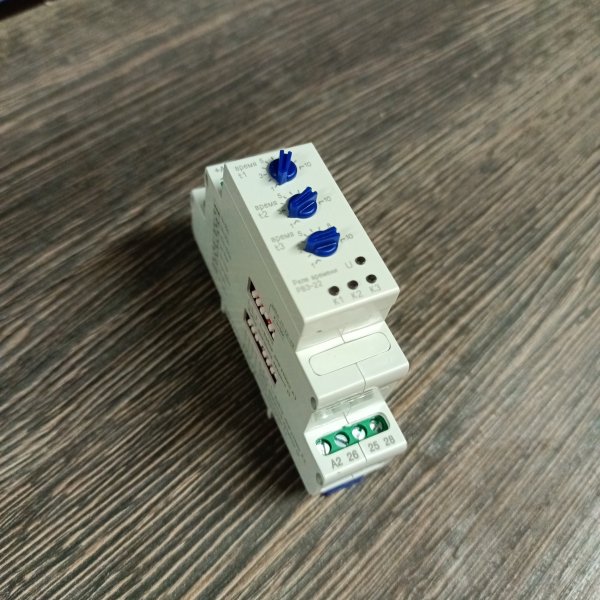

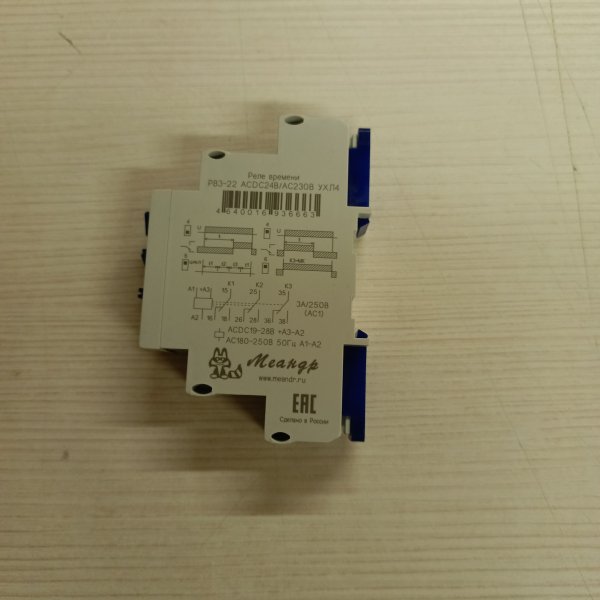

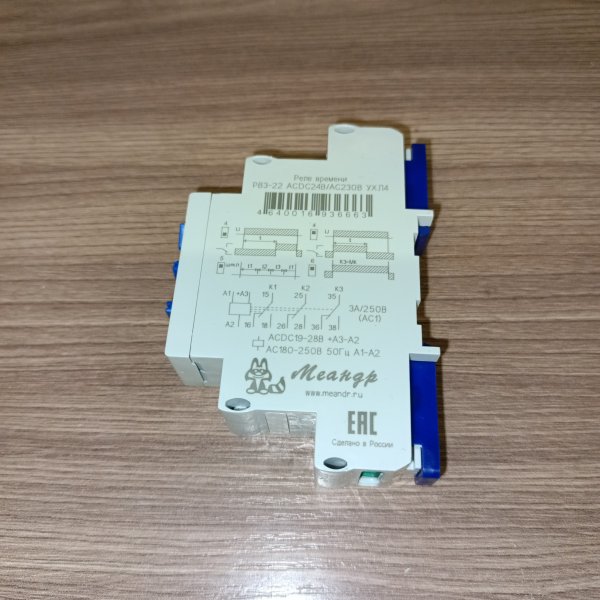

Реле времени трёхцепное РВ3-22 с выдержкой в каждой цепи, предназначено для коммутации электрических цепей (до трёх независимых цепей К1, К2, К3) с предварительно установленными выдержками времени t1, t2 и t3 для применения в схемах автоматики как комплектующее изделие. Реле можно использовать взамен реле ВЛ-56, ВС-43 и др.
- Диапазон выдержки времени от 0,01с до 99,9ч

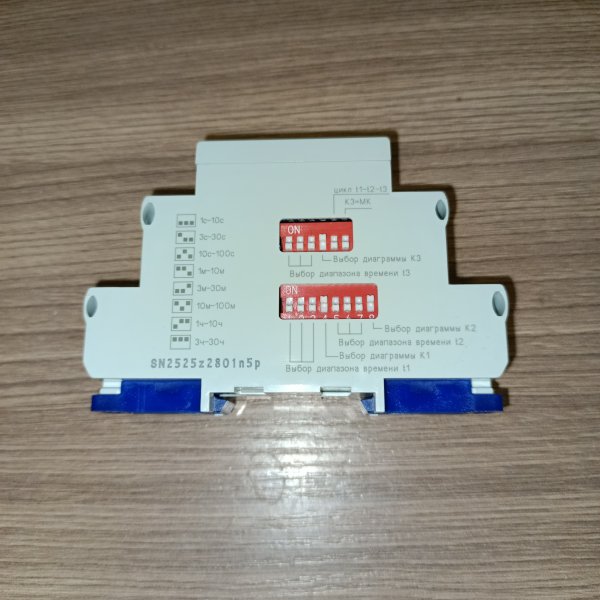

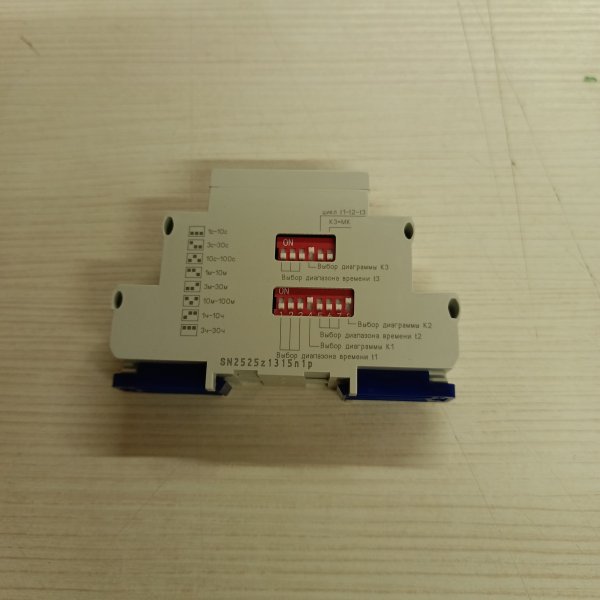

- Установка выдержки времени осуществляется с помощью трёх декадных кнопочных переключателей
- 14 диаграмм работы
- Контакт мгновенного действия
- 2 переключающие группы контактов 8А/250В
- Индикатор наличия питания и состояния встроенного реле
- Корпус шириной 35мм
Напряжение питания | АСDC24/AC230±10% В |
Диапазон выдержки времени | 1-10с, 3-30с, 10-100с, 1-10мин, 3-30мин, 10-100мин, 1-10ч, 3-30ч |
Погрешность установки выдержки времени, не более | 10 % |
Погрешность отсчета выдержки времени, не более | 2% |
Время готовности, не более | 0,15 с |
Время повторной готовности, не более | 0,1 с |
Диаграмма работы | 1, 2, цикл + мк |
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) | 3 А |
Ммаксимальное коммутируемое напряжение | 400 В |
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | 1250/150 ВА/Вт |
Максимальное напряжение между цепями питания и контактами реле | АС2000 (50Гц - 1 мин) |
Потребляемая мощность | 2 ВА |
Электрическая износостойкость, не менее | 100000 |
Количество и тип контактов | 3 переключающие группы |
Диапазон рабочих температур (по исполнениям) | -25…+55 0С |
Температура хранения | -40...+70 0С |
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) |
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) |
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 |
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96 | IP40/IP20 |
Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 |
Относительная влажность воздуха | до 80% при 25°С |
Высота над уровнем моря | до 80% при 25°С % |
Высота над уровнем моря | до 2000 м |
Рабочее положение в пространстве | произвольное |
Режим работы | круглосуточный |
Габаритные размеры | 22х93х62 мм |
Масса | 0,095 кг |
Характеристики
| Тип реле | Задержка на выключение |
| Тип реле | Задержка на включение |
| Бренд | Меандр |
| Период программирования | 30 часов |
| Способ программирования | Аналоговый |
| Кол-во каналов | 3 |
| Тип установки | На DIN-рейку |
Обзор от AI
Трехканальное реле времени Меандр РВ3-22 — это тот случай, когда в щите нужно не «еще одно реле», а аккуратная логика по времени сразу в нескольких цепях. Ставится на DIN-рейку, питается как от 24 В AC/DC, так и от 230 В AC — удобно, когда на объекте разные шкафы и разные схемы питания.
Где применяется
Обычно РВ3-22 берут для автоматики в щитах управления: чтобы развести по времени запуск вентиляторов и насосов, сделать задержку включения/отключения нагрузки, организовать поочередный пуск нескольких механизмов, задать паузы между командами. В быту тоже встречается — например, когда нужно, чтобы освещение, вытяжка и нагреватель отрабатывали с разными задержками и не «дергали» сеть одновременно.
Ключевые характеристики
- 3 независимых канала — можно реализовать несколько временных сценариев в одном модуле, не собирая «гирлянду» из отдельных реле.
- Питание: ACDC 24 В / AC 230 В — одно устройство под разные условия в шкафах и на объектах.
- Монтаж на DIN-рейку — стандартно для щита, без экзотики по креплению.
- Климатическое исполнение: УХЛ4.
- Артикул производителя: 4640016936663.
Практические особенности
Три канала в одном корпусе — это меньше места в щите и меньше межсоединений. А чем меньше перемычек и клеммных «переходов», тем проще потом обслуживать: быстрее разобраться при наладке и меньше шансов на случайную ошибку при монтаже. Универсальное питание выручает, когда часть схем сидит на 24 В от БП, а где-то проще запитать от 230 В — не приходится держать разные модификации.
Что делает и как работает
Реле времени управляет выходами по заданной выдержке: вы подаете управляющий сигнал (или питание — в зависимости от схемы включения), и канал отрабатывает задержку включения, задержку отключения либо другой заданный временной алгоритм. По сути это «таймер в щите», который дает нагрузке включиться/выключиться не сразу, а когда это реально нужно по технологии.
Почему берут
Берут, когда нужно надежно разнести события по времени без усложнения схемы: один модуль закрывает несколько задач, а универсальное питание снижает путаницу с подбором. Для сборщика щита это еще и экономия места и аккуратная компоновка.
Рекомендации по применению
Перед установкой сразу продумайте, какие цепи заводите на каждый канал и где критична задержка — так настройка пойдет быстрее. Для катушек контакторов, клапанов и другой индуктивной нагрузки закладывайте нормальную коммутацию через соответствующие аппараты (контактор/реле), если токи выходов рассчитаны «впритык». И, как обычно в щите: подписывайте проводку по каналам — через полгода это сэкономит больше времени, чем кажется.
