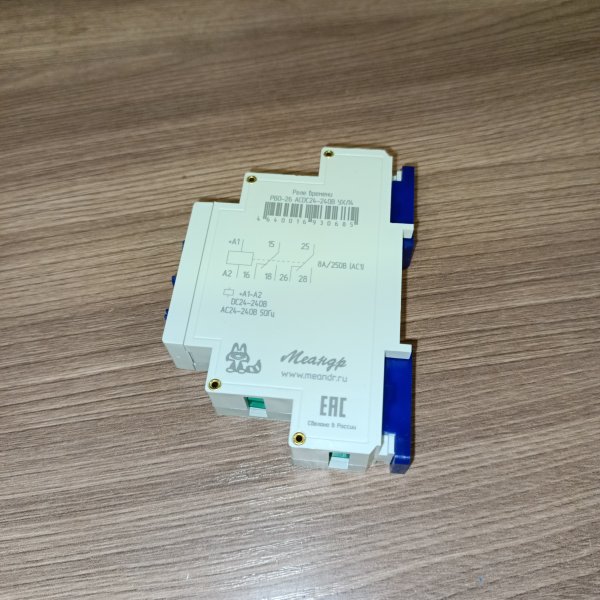

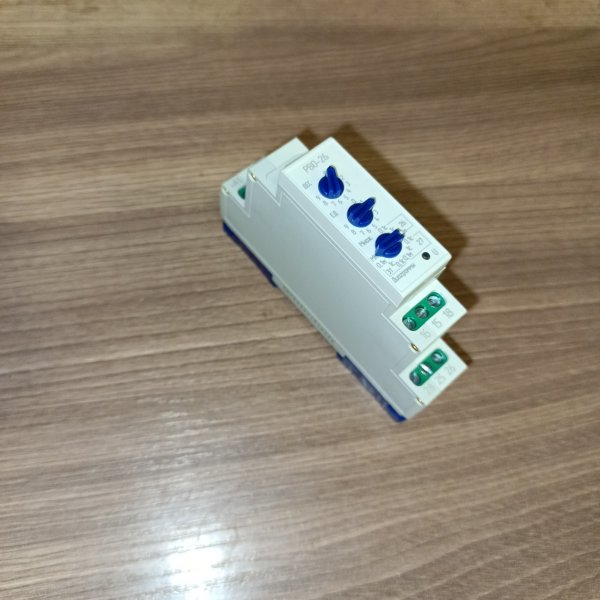

Реле времени РВО-26 с выдержкой после снятия напряжения питания
Реле времени РВО-26 с выдержкой после снятия напряжения питания 4640016930685
Реле времени РВО-26 предназначено для формирования задержки на выключение исполнительного реле после снятия напряжения питания или для включения исполнительного реле после снятия напряжения питания на предварительно установленную выдержку времени. Реле обеспечивает работу встроенной контактной группы без выдержки времени.
- Выдержка времени после отключения напряжения питания: 0,1-9,9 с, 1-99 с и 0,1-9,9 мин

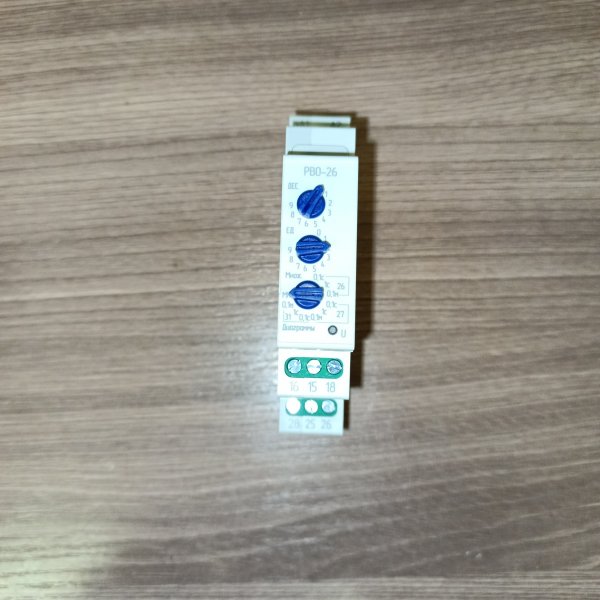

- Установка выдержки времени двумя десятичными переключателями с шагом 1% от максимального значения диапазона
- 2 переключающие группы контактов 8 А / 250 В
- Индикатор наличия питания
- Корпус шириной 18 мм
| Напряжение питания | AC/DC 24 В / AC 230 В |
| Диапазон питающего напряжения | AC 170-240 В, 50 Гц DC 18-28 В |
| Диапазоны выдержки времени | 0,1-9,9 с; 1-99 с; 0,1-9,9 мин |
| Погрешность установки выдержки времени, не более | 10% |
| Погрешность отсчета выдержки времени, не более | 2% |
| Время повторной готовности, не более | 0,1 с |
| Время воздействия управляющего сигнала, не менее | 0,05 с |
| Диаграммы работы | 7, 8, 9 и 10 |
| Максимальный коммутируемый ток при активной нагрузке: AC 250 В, 50 Гц (AC1) / DC 30 В (DC1) | 8 А |
| Максимальное коммутируемое напряжение | 400 В (AC1 / 2 А) |
| Максимальная коммутируемая мощность: AC 250 В, 50 Гц (AC1) / DC 30 В (DC1) | 2000 ВА / 240 Вт |
| Максимальное напряжение между цепями питания и контактами реле | AC 2000 В, 50 Гц, 1 мин |
| Потребляемая мощность, не более | 2 ВА |
| Количество и тип контактов | 2 переключающие группы |
| Диапазон рабочих температур | -25...+55 °C |
| Температура хранения | -40...+70 °C |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2 кВ / 5 кГц) |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2 кВ, A1-A2) |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 |
| Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96 | IP40 / IP20 |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 |
| Относительная влажность воздуха | до 80% при 25 °C |
| Высота над уровнем моря | до 2000 м |
| Рабочее положение в пространстве | произвольное |
| Режим работы | круглосуточный |
| Габаритные размеры | 18 x 93 x 62 мм |
| Масса | 0,062 кг |
| Тип реле | Задержка на включение |
| Тип реле | Задержка на выключение |
| Бренд | Меандр |
| Период программирования | 10 минут |
| Способ программирования | Аналоговый |
| Кол-во каналов | 1 |
| Тип установки | На DIN-рейку |
РВО-26 от «Меандр» — это компактное реле времени для тех случаев, когда в щите нужно не просто «вкл/выкл», а аккуратная задержка по времени. Ставится на DIN-рейку, питается от широкого диапазона напряжений и позволяет выставить паузу в понятных пределах — от долей секунды до минут.
По применению это типичная «щитовая» вещь: задержка включения или отключения нагрузки, управление промежуточными реле и контакторами, логика для вентиляции, насосов, освещения, обогрева, автоматики ворот и небольших технологических узлов. Часто выручает там, где нужно исключить одновременный пуск, дать системе стабилизироваться или просто выдержать паузу между событиями — без усложнения схемы контроллером.
Ключевые характеристики по паспорту товара:
- модель: РВО-26
- питание: ACDC 24–240 В (работает как от переменного, так и от постоянного напряжения)
- диапазон выдержки времени: 0,1 с – 9,9 мин
- климатическое исполнение: УХЛ4
- монтаж: DIN-рейка
- артикул производителя: 4640016930685
В практике удобно, что питание «всеядное» — не приходится подбирать отдельную версию под 24 В DC в шкафу автоматики и под 220 В AC в распределительном щите: одно и то же реле закрывает разные задачи. Диапазон 0,1 секунды до 9,9 минут — как раз «рабочая зона» для задержки контактора, продувки/проветривания, антидребезга по времени и прочих бытовых и полу-промышленных сценариев, где часы не нужны, а секунды и минуты — самое то.
По работе все просто: при подаче питания (или управляющего воздействия — как заложено в схеме) реле отсчитывает выставленную выдержку и переключает выходной контакт(ы), тем самым давая команду нагрузке или следующему элементу автоматики. В щите это обычно выглядит так: реле времени управляет катушкой контактора/промежуточного реле, а уже они коммутируют силовую часть. Такой подход держит силовые токи «в стороне» и делает схему более живучей.
Почему берут РВО-26: когда нужна понятная задержка без программирования, когда важна совместимость по питанию AC/DC в широком диапазоне и когда устройство должно нормально жить в стандартном шкафу на DIN-рейке. Плюс «УХЛ4» — это про работу в помещениях, что для большинства щитов внутри зданий как раз соответствует реальности.
Рекомендации по применению: заранее определите, что именно требуется по логике — задержка включения, задержка отключения или пауза между событиями (чтобы не ставить реле «не в тот режим»). Силовую нагрузку лучше не вешать напрямую, а коммутировать через контактор или промежуточное реле — так контакты живут дольше и проще обслуживать. И стандартно для щита: проверьте тип питающего напряжения, аккуратно разведите цепи управления, а настройку времени делайте уже после пробного запуска — реальная инерция вентилятора/насоса часто отличается от расчетной.
