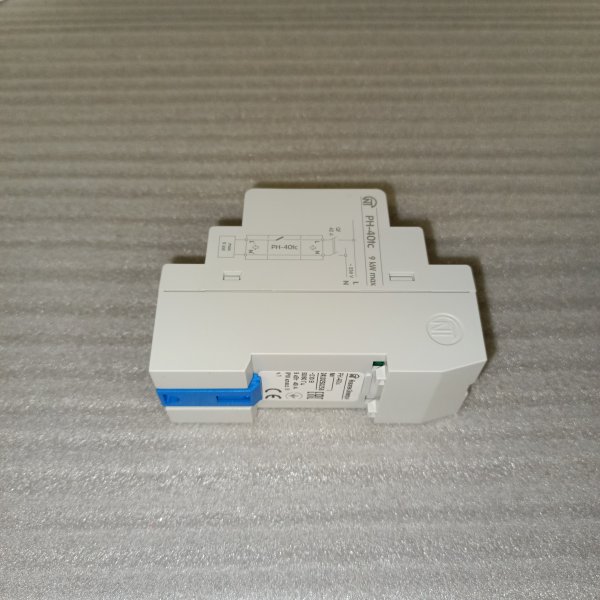

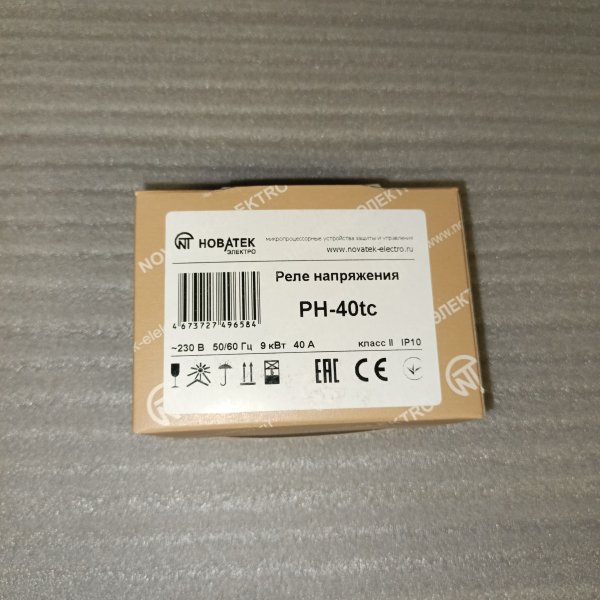

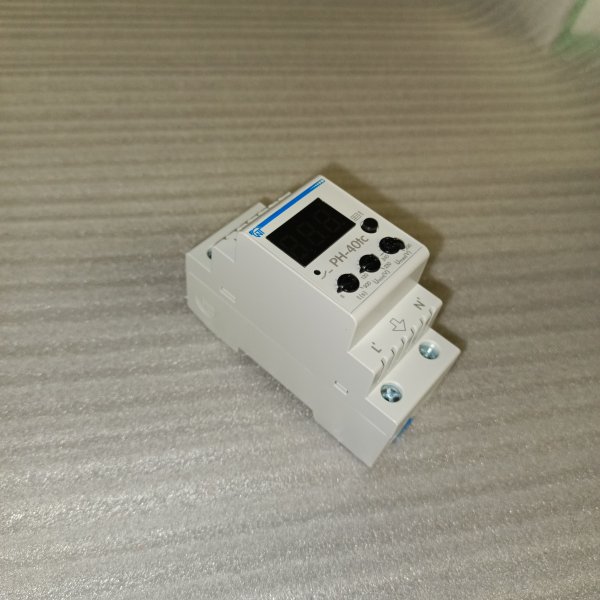

Двухмодульное однофазное реле напряжения РН-40ТС, ток нагрузки 40 А на DIN-рейку
Двухмодульное однофазное реле напряжения РН-40ТС, ток нагрузки 40 А на DIN-рейку 3425600040tc
Реле напряжения предназначено для отключения бытовой и промышленной однофазной нагрузки 220 В, 50 Гц при недопустимых колебаниях напряжения сети с последующим автоматическим включением после восстановления параметров сети:
Нагрузка подключается к сети либо непосредственно через контакты реле, либо через магнитный пускатель, в зависимости от мощности.
- Реле может работать в четырех независимых режимах, как:
- Реле напряжения
- Реле минимального напряжения
- Реле максимального напряжения
- Реле времени с задержкой на включение

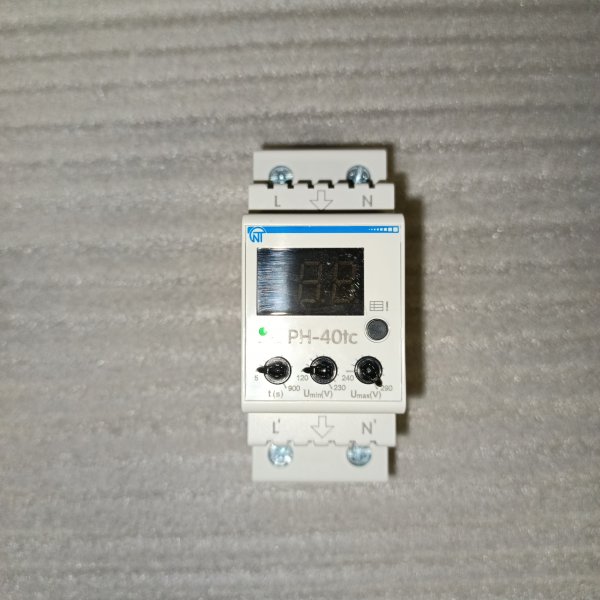

- На лицевую панель устройства выведен индикатор состояния нагрузки (включена / отключена) и трехразрядный семисегметный индикатор, который, в зависимости от состояния устройства, индицирует:
- Текущее действующее значение напряжения
- Точное значение устанавливаемого параметра
- Время оставшееся до момента повторного включения нагрузки
- Аварийное отключения нагрузки (мигание текущего значения напряжения)
- Ручки потенциометров, расположенных на лицевой панели, позволяют пользователю установить:
- Порог срабатывания по максимально допустимому значению напряжения
- Порог срабатывания по минимально допустимому значению напряжения
- Задержку времени включения нагрузки после восстановления параметров сети
- Технические характеристики:
- Номинальное переменное однофазное напряжение питания: 230/240 В
- Частота сети: 47 - 65 Гц
- Ток нагрузки: 40 А
- Точность измерения напряжения в диапазоне 100 - 350 В: 5 %
- Время АПВ по напряжению: 5 - 900 сек
- Время готовности: 0,8 сек
- Напряжение, при котором сохраняется работоспособность (действующее значение): от 90 до 450 В
- Время срабатывания защиты по Umax: 1 сек
- Задержка отключения при повышении напряжения более 430 В и длительности импульса более 1,5 мс: 0,05 сек
- Задержка отключения при повышении напряжения более 30 В от уставки по Umax: 0,12 сек
- Время срабатывания защиты по Umin: 7 сек
- Задержка отключения при снижении напряжения ниже 100 V: 0,25 сек
- Точность определения порога срабатывания по напряжению: 3 В
- Гистерезис по напряжению: 4 В
- Потребляемая мощность при неподключенной нагрузке: 2 Вт
- Номинальный режим работы: Продолжит.
- Климатическое исполнение: УХЛ 3.1
- Степень защиты изделия: IP 10
- Допустимая степень загрязнения: II
- Категория перенапряжения: II
- Класс защиты от поражения электрическим током: II
- Номинальное напряжение изоляции: 450 В
- Номинальное импульсное выдерживаемое напряжение: 2,5 кВ
- Габаритные размеры: 90x36x60 мм
| Бренд | Новатек-Электро |
| Место установки | DIN-рейка |
| Регулировка времени срабатывания | Да |
| Регулировка порогов напряжения | Да |
| Максимальный коммутируемый ток (АС1) | 40 А |
| Тип напряжения | Однофазное |
| Максимальный порог напряжения | 290 В |
| Дисплей | Да |
| Контакт | 1 NO |
| Минимальный порог напряжения | 120 В |
| Модульная ширина | 2 |
Реле контроля напряжения EC001438
Реле контроля напряжения — вещь, о которой вспоминают после первого «прыжка» сети. Новатек РН-40tc ставят в щит, чтобы техника и проводка не принимали на себя последствия просадок и перенапряжений, которые в быту случаются чаще, чем хочется.
Где применяется
Это однофазное реле обычно берут для квартир и частных домов, небольших офисов, мастерских, торговых помещений — везде, где питание 230 В приходит «как есть» и нужно аккуратно отсечь нагрузку при выходе напряжения за допустимые рамки. Удобно, когда в линии есть чувствительная электроника (котлы, холодильники, насосы, серверки, кондиционеры), а также когда в сети периодически бывает недогруз/перегруз из-за соседей или слабого ввода.
Ключевые характеристики
- однофазное исполнение;
- номинальный ток: 40 А;
- монтаж на DIN-рейку;
- модель: РН-40tc;
- производитель: Новатек-Электро;
- артикул: 3425600040tc.
Практические особенности
Формат на DIN-рейку — это нормальная «щитовая» установка без городских легенд с удлинителями и отдельными коробками: поставили в ряд, аккуратно развели проводники, и устройство работает вместе с остальной модулькой. По току 40 А реле чаще всего ставят либо на ввод небольшой однофазной линии, либо на отдельную группу, где важно не подпускать к нагрузке плохое напряжение. Такой подход помогает не гонять через реле весь дом, если задача — защитить конкретные потребители.
Что защищает и как работает
Принцип простой: реле постоянно контролирует напряжение в сети и при выходе за установленные пределы отключает нагрузку. Когда параметры возвращаются в норму, питание подается обратно с задержкой — она нужна, чтобы компрессоры и двигатели не стартовали сразу после «мигания» и не ловили повторный удар по питанию. В итоге вместо «плавающего» режима с перегревом и сбоями техника получает либо нормальное питание, либо честное отключение.
Почему берут
Берут за понятную логику работы и щитовой формат: поставил и забыл, а не надеешься на удачу. Плюс ток 40 А дает запас для типовых однофазных задач без перехода на громоздкие решения.
Рекомендации по применению
Ставьте реле после вводного автомата и перед группой, которую хотите защитить. Номиналы автоматов и сечение проводников подбирайте по нагрузке, а не «под реле». Если планируете защищать весь ввод, заранее оцените реальный ток линии и характер потребителей (особенно компрессоры и насосы) — это поможет корректно настроить пороги и задержку, чтобы защита не превращалась в лишние отключения.
