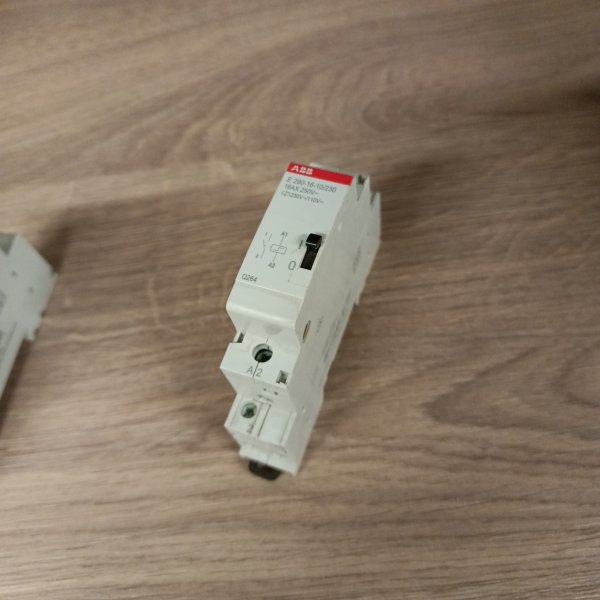

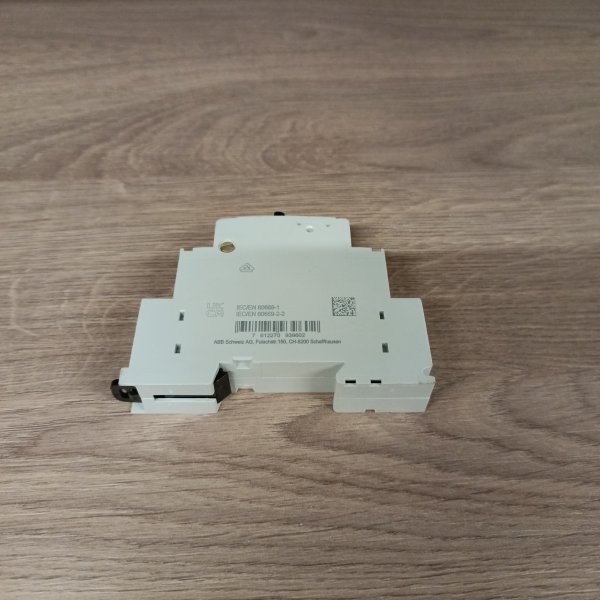

Импульсное реле E290-16-11/230 с катушкой 230V AC/110V DC контакт 1НО ABB
Импульсное реле E290-16-11/230 с катушкой 230V AC/110V DC контакт 1НО ABB 2TAZ312000R2011
Данное устройство шириной всего 18мм разработано для установки в главных и распределительных щитах (монтируется на DIN-рейку 35 мм). Блокировочные реле активируются посредством подачи импульсной команды и гарантируют энергоэффективное управление освещением. Как правило, установки с блокировочными реле используются когда управление системами освещения должно осуществляться как минимум из трех точек, расположенных в различных местах. Блокировочные реле изготавливаются на номинальный ток 16 A или 32 A.
Количество контактовКоличество переключающих контактов реле может быть увеличено до четырех посредством использования присоединяемого модуля силовых контактов (E292-..-..). Таким образом, с помощью одного реле возможно коммутировать до четырех осветительных нагрузок. Для необходимости удаленной сигнализации о состоянии контактов реле применяется модуль дополнительных контактов (E299-11).
Различное напряжение катушки (перем. / пост. ток) делает реле универсальным для множества применений. Вспомогательные устройства могут быть присоединены к блокировочному реле с правой или с левой стороны.
Если реле устанавливаются вплотную друг к другу, рекомендуется использовать проставки в видепустых модулей (заглушек ZLS). Это гарантирует оптимальное рассеивание тепла от реле. Заглушки (ширина 9 или 18мм) можно найти , как тип ZLS725 или ZLS726 (в зависимости от применения).
| Бренд | ABB |
| Номинальный ток (АС-1/AC-7a) | 16А |
| Ток цепи управления | Переменный |
| Напряжение цепи управления | 230В АС/110В DC |
| Ручное управление | Да |
| Количество полюсов | 1 |
| Ток цепи управления | Постоянный |
Импульсное реле EC000188
EK370-40-11 380V 50Hz / 380-415V 60Hz Contactor
Реле электромех. E290-16-10/230
Электромеханическое блокировочное реле ABB E290-16-10/230 — это аккуратный способ сделать управление в щите «с логикой»: не дать включиться тому, чему включаться нельзя, и убрать взаимные влияния цепей. По сути, это промежуточное реле с силовым контактом, рассчитанное на нормальную щитовую эксплуатацию, когда важна предсказуемая работа и понятная диагностика.
Чаще всего такие реле ставят в распределительных и автоматики щитах, где нужно организовать блокировки и разрешения: например, развести по приоритетам команды от разных источников, сделать взаимную блокировку между цепями, аккуратно согласовать сигнал управления с нагрузкой, подключенной через контакт реле. Подходит для типовых задач в коммерческих и промышленных установках, где управление приходит с 230 В AC, а в некоторых схемах встречается и управление постоянным напряжением.
Ключевые параметры, на которые обычно смотрят при выборе:
- модель: ABB E290-16-10/230;
- контакт: 1 нормально открытый (1НО) — замыкается при срабатывании;
- номинальный ток контакта: 16 А;
- управляющее напряжение катушки: 230 В AC / 110 В DC;
- артикул производителя: 2TAZ312000R2011.
Практический плюс электромеханики — понятное поведение и нормальная «терпимость» к помехам в щите: когда рядом пускатели, частотники или длинные линии управления, иногда проще и спокойнее держать блокировку на реле, чем городить электронные развязки. Один NO-контакт удобно использовать как цепь разрешения: подали управление на катушку — получили замыкание, сняли — вернулись в исходное состояние без сюрпризов.
Работает это просто: на катушку приходит управляющее напряжение (230 В переменного или 110 В постоянного — в зависимости от вашей схемы), сердечник притягивается, и контакт замыкает цепь нагрузки или сигнальную цепь. Как только напряжение катушки пропадает, реле отпускает и контакт размыкается. В блокировочных схемах это и есть нужная «защита от неправильного включения»: пока нет разрешающего сигнала — цепь физически разомкнута.
Почему берут именно такой формат: когда нужно надежно и наглядно реализовать блокировку одним контактом на 16 А без усложнения схемы; когда важно иметь управление от распространенного 230 В AC, но при этом в проекте встречается и 110 В DC; когда хочется оставить в щите понятное решение, которое легко прозвонить и быстро проверить по месту.
Рекомендации по применению: перед установкой сверьте, какое именно напряжение приходит на катушку в вашей цепи управления (AC или DC) и как организована защита этой цепи. Если коммутируете не «чисто активную» нагрузку (катушки контакторов, электромагниты, клапаны), закладывайте меры по подавлению перенапряжений в цепи нагрузки — так контакт живет заметно дольше. И не забывайте про запас по току и условия в щите: 16 А — это номинал контакта, а реальная нагрузка и режимы включений всегда решают.
Добрый день, Евгений.
Из предоставляемых АВВ характеристик на реле и характеристик блока питания сделать вывод о возможности использования реле для коммутации такой нагрузки не представляется возможным.
Рекомендую Вам обратиться в отдел технической поддержки АВВ.
