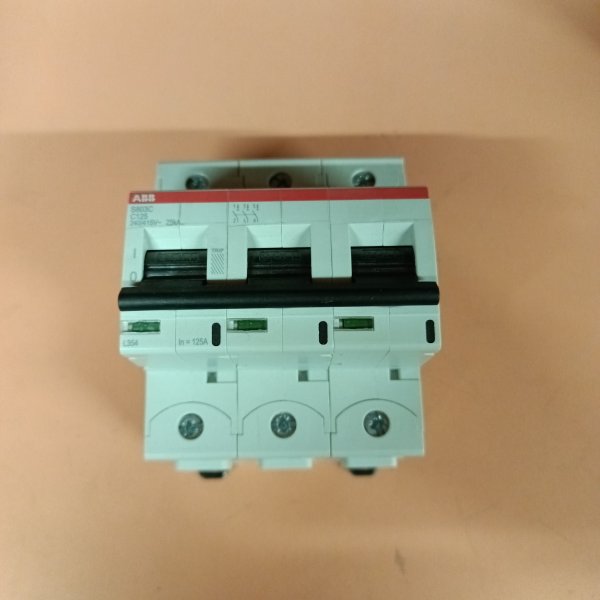

Модульный электрический автомат ABB S803C 3Р на 125 Ампер с характеристикой C
Описание
Модульный электрический автомат ABB S803C 3Р на 125 Ампер с характеристикой C 2CCS883001R0844
Назначение автоматических выключателей: защита от перегрузки и коротких замыканий при работе в цепях переменного тока (обеспечивают надежную и безопасную работу электроустановок).
Автоматические выключатели серии S803C изготавливаются в полном соответствии с мировыми нормами и стандартами Европы и предназначены для использования как в зданиях производственного, так и гражданского типа.
Модульные автоматы фирмы ABB серии S803C на 125 Aмпер имеют высокий показатель стойкости к коротким замыканиям. А благодаря применению самых современных приборов и технологий установка оборудования происходит в разы быстрее чем раньше.
Характеристики:
- количество полюсов - 3
- номинальный ток - 125 Ампер
- номинальная отключающая способность - 25 кА
- номинальная частота - 50-60 Гц
- характеристика срабатывания - C
- степень защиты (лицевая сторона) - IP20/IP40
- температура окружающей среды - от -25 оС до +60 оС
- сечение кабеля - до 50 мм2 (для многожильного) и до 70 мм2 (для одножильного)
- установка - на рейку DIN
Характеристики
| Бренд | ABB |
| Номинальный ток | 125 A |
| Количество полюсов | 3 |
| Характеристика срабатывания кривая тока | C |
| Отключающая способность | 25 кА |
| Количество модулей | 4.5 |
Классификация ETIM
ETIMОбзор от AI
Когда в щите появляются серьезные токи и трехфазные нагрузки, к автомату требования сразу другие: он должен уверенно отключать КЗ и не “уставать” от рабочих режимов. ABB S803C C125 — как раз из таких аппаратов: трехполюсный автомат на 125 А с отключающей способностью 25 кА, рассчитанный на реальную силовую работу, а не на «для галочки».
На практике его ставят в вводных и распределительных щитах, где питаются мощные потребители по трехфазной сети: производственное оборудование, крупные вентустановки, насосные группы, компрессоры, электрошкафы с несколькими отходящими линиями. Также он уместен в узлах, где ожидаются высокие токи короткого замыкания — ближе к трансформатору, на шинных сборках, в плотной городской сети.
Ключевые параметры, на которые здесь смотрят в первую очередь:
- 3 полюса — одновременно отключает все три фазы, без перекосов по питанию;
- характеристика C — нормально переносит кратковременные пусковые токи типовых двигательных и смешанных нагрузок, при этом не «размазывает» защиту;
- номинальный ток 125 А — под силовые линии и вводы соответствующего сечения и расчетной мощности;
- отключающая способность 25 кА — запас по КЗ для мест, где «ток на шинах» бывает очень приличный.
Из практических моментов: трехполюсное исполнение удобно, когда нужно дисциплинированно отключать именно всю группу фаз разом — и при аварии, и при обслуживании. Для монтажника плюс в предсказуемом поведении на пусках: «C» не срывается на каждом старте, если линия и нагрузка подобраны нормально, но и не превращает защиту в формальность.
Что именно он защищает и как: внутри тепловой и электромагнитный расцепители. Тепловой отвечает за перегрузку — когда ток выше нормы держится долго (например, двигатель работает с перегрузом или где-то подгорел контакт). Электромагнитный срабатывает быстро на коротком замыкании, когда ток взлетает резко и многократно. В трехполюсном автомате отключение происходит по всем фазам, что важно для трехфазных цепей.
Почему берут такие автоматы: когда нужен аппарат с понятным запасом по отключению КЗ и с характеристикой, подходящей под большинство «живых» трехфазных нагрузок. Плюс ABB S803C — это линейка, которую часто закладывают в проекты и сервисно поддерживают на объектах, поэтому потом проще и с заменой, и с обслуживанием.
Рекомендации по применению: перед выбором проверьте расчетный ток линии и реальный ток КЗ в точке установки — для 125 А и 25 кА это критично, особенно на вводах. Характеристика C обычно хорошо подходит для смешанных нагрузок и двигателей с умеренными пусками; если пуск тяжелый, лучше заранее оценить токи старта, чтобы не получить ложные отключения. Монтаж и подключение — с нормальной протяжкой клемм и контролем нагрева под нагрузкой в первые дни работы.
Артикул производителя: 2CCS883001R0844.
