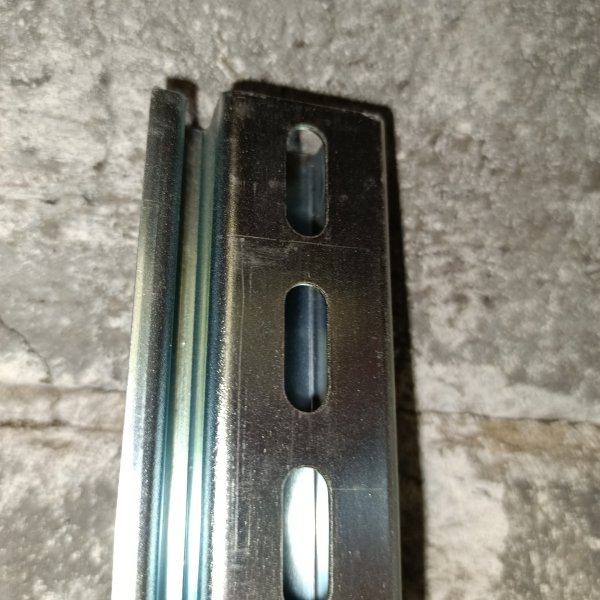

Din-рейка DKC OMEGA 3AF, 35х15х2000мм перфорированная 02150R

Про DIN-рейку редко вспоминают, пока не начинаешь собирать щит «вживую»: именно на ней держится вся автоматика, и от нее зависит, насколько аккуратно и предсказуемо встанут модульные устройства. DKC OMEGA 3AF 35х15 длиной 2000 мм — это обычная, понятная в работе перфорированная рейка, которую удобно резать, ставить и потом обслуживать без сюрпризов.

Чаще всего такую рейку берут для сборки распределительных щитов и шкафов автоматики: от небольших квартирных щитков до этажных, серверных/слаботочных шкафов и промышленных шкафов управления. Она хорошо подходит, когда нужно собрать ряд автоматов, УЗО/дифов, реле, клемм и другой DIN-аппаратуры в одну линию, а также когда в шкафу важно держать порядок и повторяемость монтажа (чтобы при обслуживании любой электрик быстро понял, где что стоит).

Ключевые характеристики

• Модель: DKC OMEGA 3AF
• Типоразмер: 35×15 мм (стандартная «омега»)
• Длина: 2000 мм — удобно нарезать под конкретный щит без лишних стыков
• Исполнение: перфорированная
• Артикул производителя: 02150R

Практика и конструкция — что это дает на монтаже

Перфорация — не «для красоты». Она реально экономит время, когда крепишь рейку к монтажной панели: не нужно вымерять и сверлить каждый раз заново, проще поймать нужное положение и подтянуть крепеж. Плюс по перфорации удобно ориентироваться при разметке: одинаковые отступы, ровные линии, меньше перекосов. Размер 35×15 — самый ходовой: на такую рейку спокойно садится большинство модульных аппаратов и клемм, которые встречаются в щитах. Двухметровая длина помогает, когда в шкафу длинные ряды или когда хочется нарезать несколько одинаковых отрезков из одного профиля — получается ровнее и быстрее, чем собирать из обрезков.

Как работает и что «держит»

DIN-рейка работает просто: устройство защелкивается на профиль за счет пружинной лапки/защелки и держится на ребрах рейки. Нормально установленный аппарат не гуляет и не «клюет носом», а при необходимости снимается стандартной отверткой через защелку. Сама рейка берет на себя механическую нагрузку от модулей и вибраций при эксплуатации, а перфорация дает понятные точки крепления к основанию щита. Важно понимать: рейка — это не защитный аппарат и не «магия безопасности», она отвечает за механическую часть компоновки. Аккуратная, жестко закрепленная рейка напрямую влияет на надежность: меньше шанс, что клеммы и автоматы со временем разболтаются из-за микроподвижек.

Почему берут именно такую

Эту позицию обычно выбирают, когда нужен предсказуемый результат без подгонки напильником: стандартный профиль 35×15, перфорация для быстрого крепежа, нормальная длина для нарезки. В сборке щита это мелочь, но из таких мелочей складывается скорость монтажа и аккуратность внутри шкафа: ровные ряды, одинаковые зазоры, понятная логика обслуживания.

Рекомендации по применению

Перед резкой отметьте длину по месту и режьте ровно — лучше торцовочной пилой/болгаркой с тонким диском, а кромку после обязательно снять (заусенец легко цепляет провод и пальцы). Крепите рейку минимум в двух точках, а на длинных участках добавляйте крепеж, чтобы не было прогиба при защелкивании аппаратов. Если ставите клеммы или модульные устройства «в линию», не забывайте про стопоры/ограничители по краям — так ряд не будет расползаться при обслуживании. И банально, но важно: перед окончательной затяжкой крепежа проверьте, что рейка стоит ровно — потом выровнять «кривой ряд» в забитом щите гораздо сложнее.
