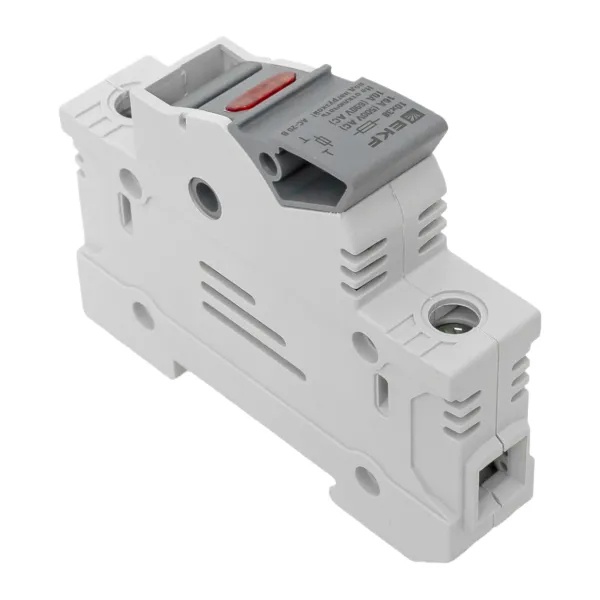

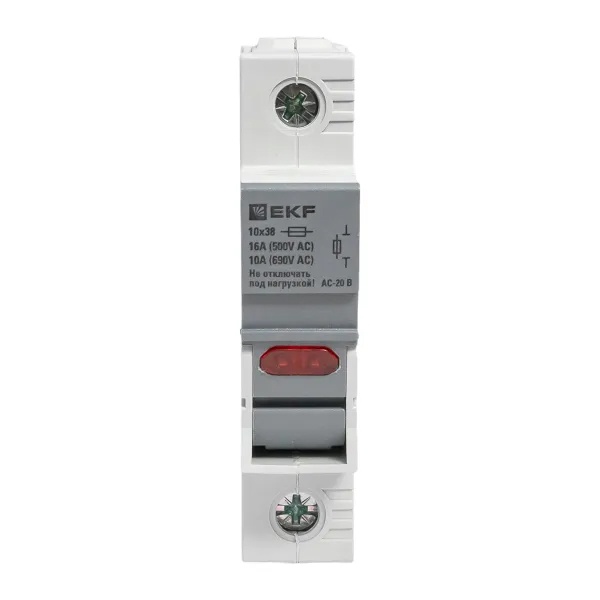

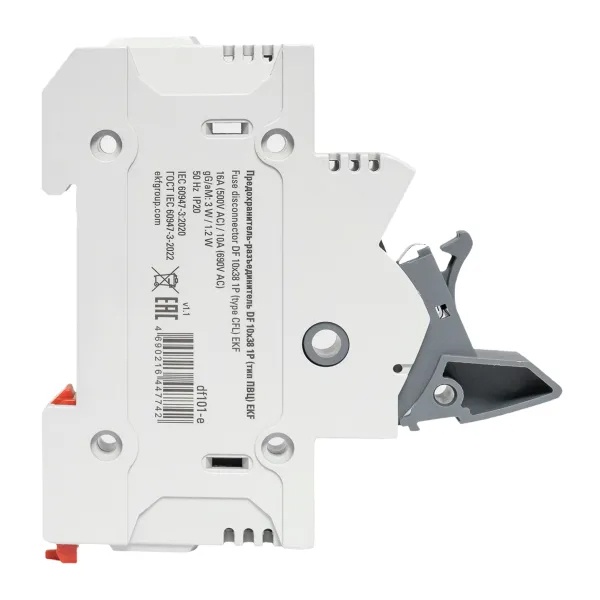

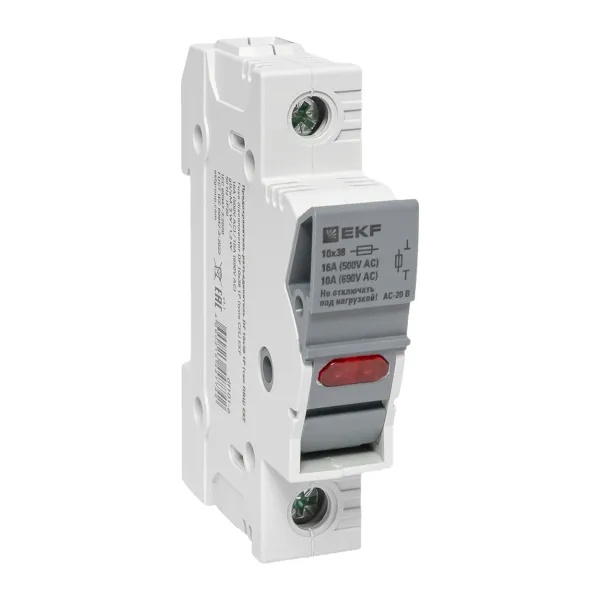

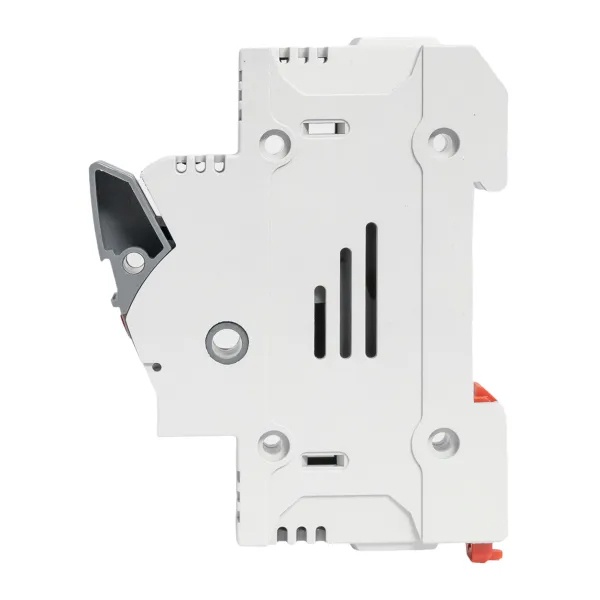

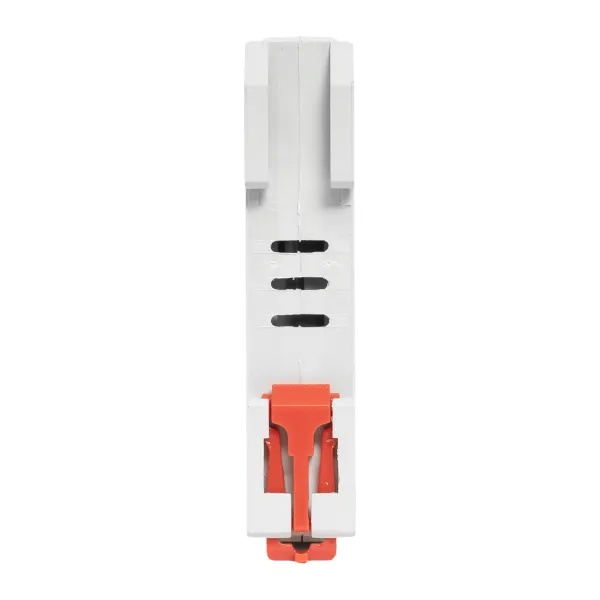

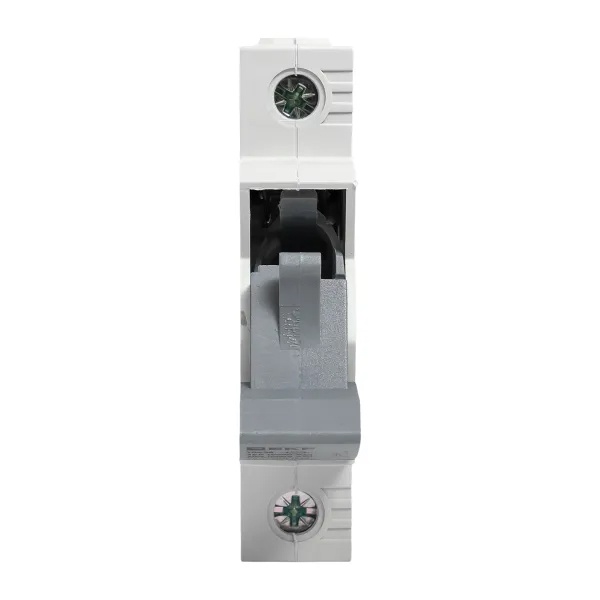

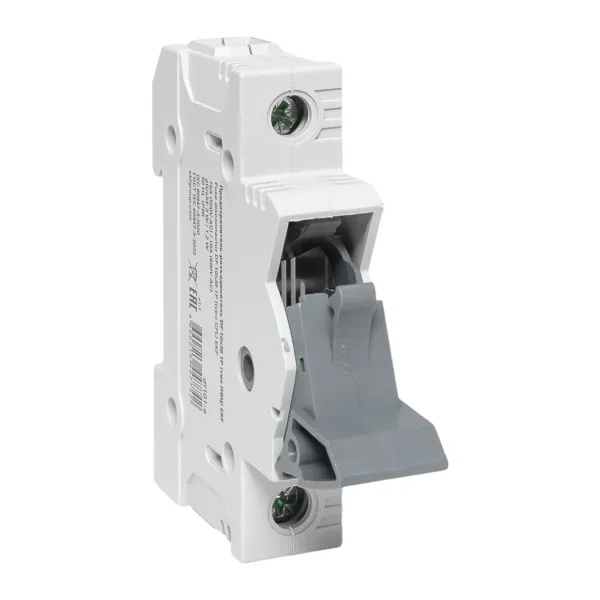

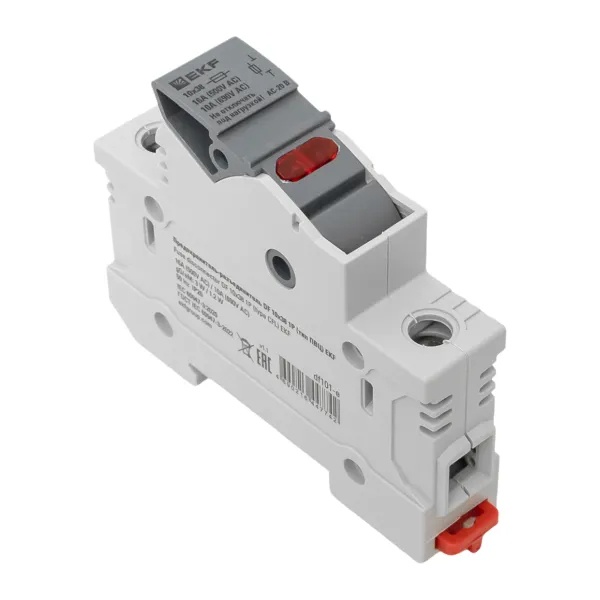

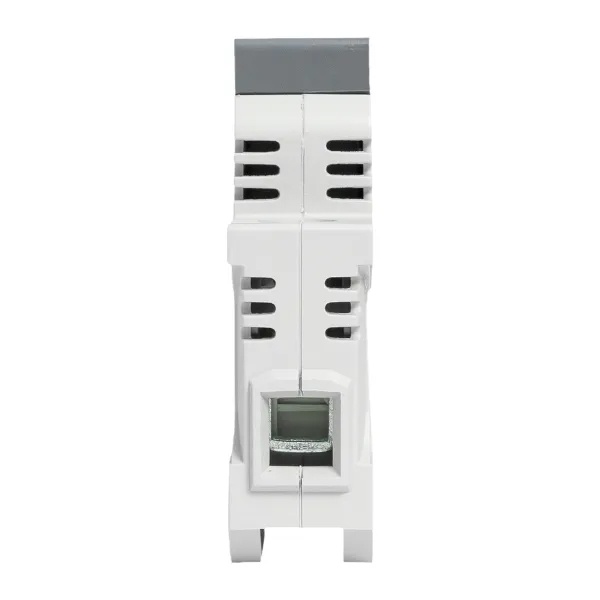

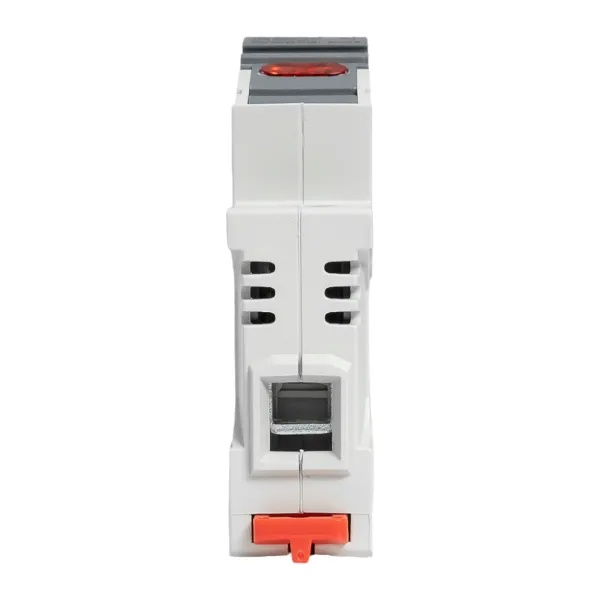

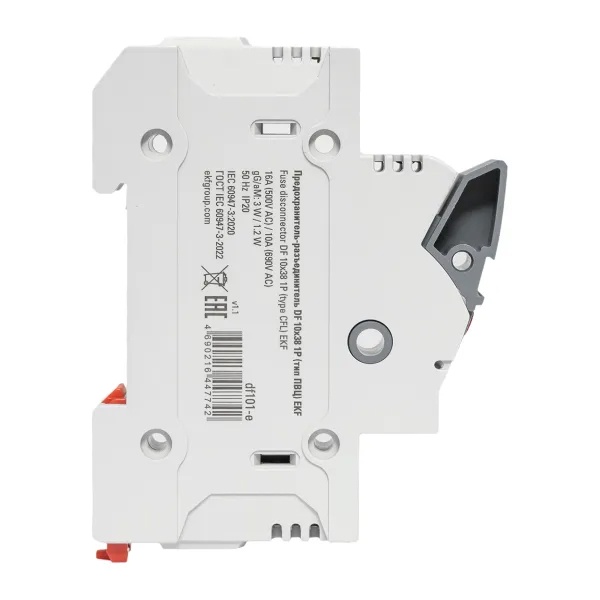

Однополюсный модульный разъединитель для цилиндрических предохранителей ПВЦ 10х38мм с индикацией срабатывания, ЕКФ
Однополюсный модульный разъединитель для цилиндрических предохранителей ПВЦ 10х38мм с индикацией срабатывания, ЕКФ df101-e
Предохранитель-разъединитель предназначен для установки плавких вставок типа ПВЦ (или аналогичных по конструкции) и служит для защиты электрических цепей от коротких замыканий и перегрузок.
Плавкая вставка — это часть предохранителя, содержащая один или несколько плавких элементов, которые перегорают при превышении допустимого тока. После срабатывания вставка подлежит замене. В случае возникновения перегрузки или короткого замыкания ток мгновенно возрастает, плавкий элемент перегорает, разрывая электрическую цепь. При этом загорается индикаторная лампа, сигнализирующая о срабатывании предохранителя.
Область применения:
Предохранители-разъединители отличаются простотой конструкции, надежностью и удобством обслуживания. Они могут использоваться как в низковольтных, так и в высоковольтных электрических установках, обеспечивая эффективную и быструю защиту оборудования.
- Характеристики:
- Типоразмер вставки (предохранителя): 10х38 мм
- Количество полюсов: 1
- Индикация срабатывания: Да
- Степень защиты: IP00
- Способ монтажа: Винтовое крепление
- Номинальное напряжение: 660 Вольт
- Максимальный ток: 16А
| Бренд | EKF |
| Формат предохранителя | 10,3х38мм |
| Держатели предохранителей | Один полюс |
Предохранитель-разъединитель EKF DF под цилиндрические вставки 10×38 — это аккуратный способ поставить плавкую защиту в щит и при этом иметь возможность быстро разомкнуть цепь для проверки или обслуживания. Плюс здесь есть индикатор: когда вставка отработала, это видно без “танцев” с мультиметром и снятия лишних крышек.

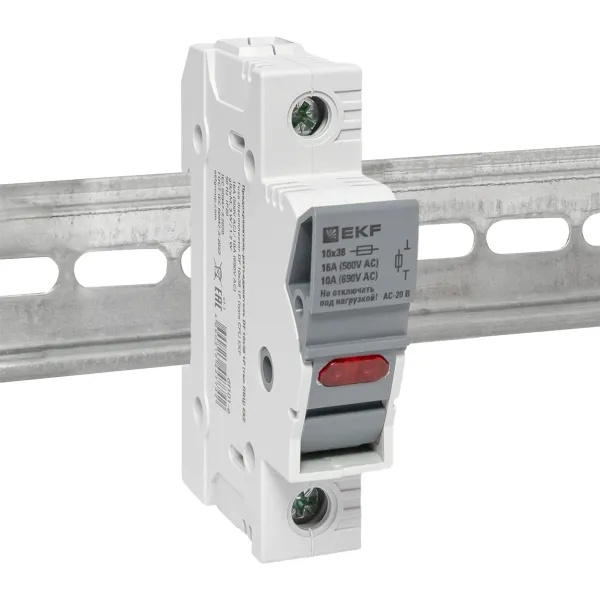

Обычно такие держатели ставят в распределительных щитах на DIN-рейку там, где нужна простая и понятная защита отдельной линии плавкой вставкой: вспомогательные цепи, отдельные группы, локальные нагрузки, цепи управления. Удобны и в сервисе — когда важно быстро понять, какая ветка “легла”, и безопасно отсоединить участок перед работами.
Ключевые характеристики по сути:
- форм-фактор под плавкие вставки типа ПВЦ 10×38;
- 1 полюс (для однофазной линии или одного проводника в составе схемы);
- встроенный индикатор срабатывания вставки;
- серия EKF DF;
- артикул производителя: df101-e.
Практика в том, что предохранитель-разъединитель — это не просто “держатель”. Он позволяет разорвать цепь механически, не выкручивая клеммы и не вытаскивая провод, а значит меньше шансов повредить жилу или ослабить контакт при обслуживании. Индикатор помогает в щите, где несколько похожих линий: визуально быстрее найти проблемный участок, особенно когда отказ случился “на ровном месте” и нужно оперативно восстановить питание.
Как защищает и что происходит при аварии: защиту делает сама плавкая вставка 10×38. При перегрузке или коротком замыкании вставка перегорает и разрывает цепь, не давая току продолжать “жарить” проводку и оборудование. Разъединитель при этом дает удобный способ изолировать линию для проверки, а индикатор подсказывает, что причина отключения именно в сработавшей вставке, а не в клемме или внешней неисправности.
Почему берут: когда нужна привычная плавкая защита с понятной диагностикой; когда важно обслуживать линию без лишнего демонтажа; когда в щите хочется быстро находить сработавшую вставку, а не прозванивать все подряд.
Рекомендации по применению: подбирайте плавкую вставку 10×38 по току и характеристике под конкретную линию и сечение кабеля; держите в запасе несколько вставок того же номинала — это экономит время на выезде; после срабатывания не ставьте “что было под рукой”, сначала проверьте причину перегрузки или КЗ и состояние контактов в щите.
