Встроенные электрические щитки Текфор с дин-рейкой под автоматические выключатели скрытой установки
Описание
Встроенные электрические щитки Текфор с дин-рейкой под автоматические выключатели скрытой установки 01-02-005
Щиты предназначены для настенного монтажа в помещениях разного назначения и используются для установки модульных устройств на DIN-рейку.
- Особенности:
- Пластиковые быстро закручиваемые винты крышки щита с возможностью пломбирования щита
- Дверца имеет возможность установки замка для ограничения доступа в щит
- Клеммы PE/N защищены от прикосновения
- Конструкция щита позволяет без применения дополнительных устройств обеспечить пломбирование щита используя специальные места
- Держатель клеммных шин может крепиться на специальных защелках

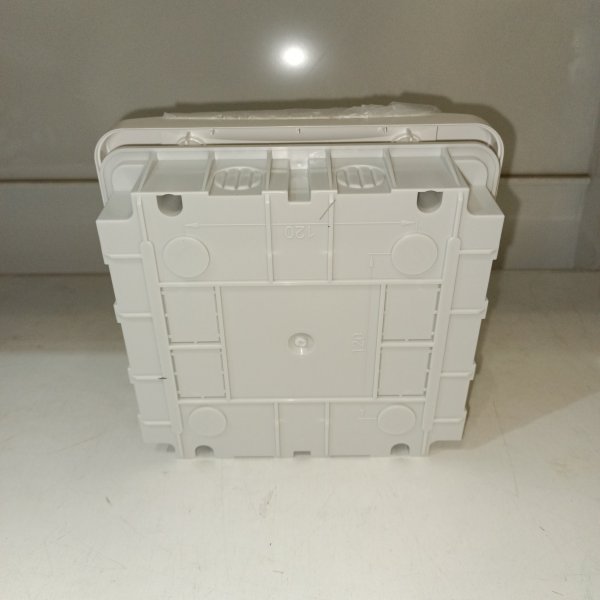

- Корпус имеет четыре точки крепления к стене. Также для точного монтажа имеется разметка крепежных отверстий с задней стороны щитка

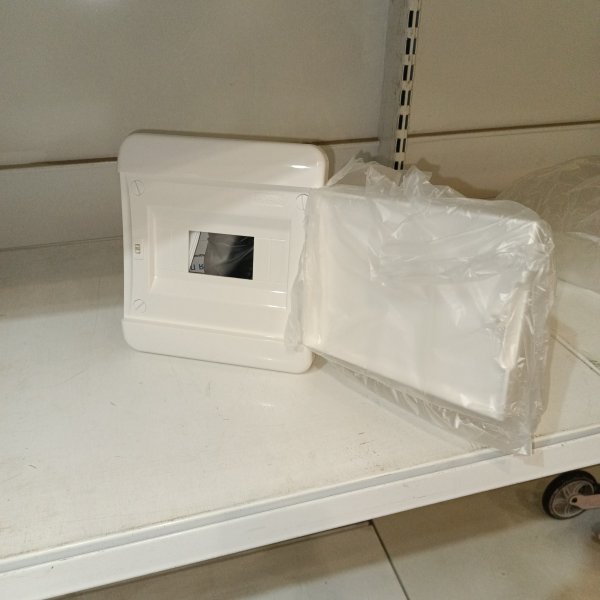

- Простое и быстрое изменение направления открытия дверцы путем переворачивания крышки
- Крышка щитка имеет выдавливаемые элементы под модульные устройства, для изменения числа устанавливаемых модулей

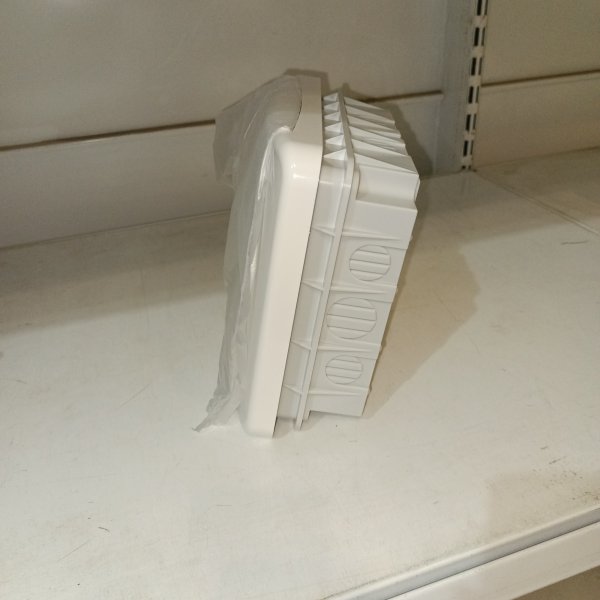

- На днище имеются выдавливаемые отверстия для подведения кабеля
- Щитки оснащены соединяемыми кронштейнами для крепления DIN-рейки, что позволяет проводить монтаж на стенде
- Технические данные:
- Степень защиты IP41.
- Класс электроизоляции II.
- Цвет белый RAL 9016.
- Материал самозатухающий термопластик, обладающий стойкостью к воспламенению при воздействии нагретой до температуры 650 °С проволокой (испытание по ГОСТ 27483 (МЭК 60 695-2-1)).
- Рабочие температуры от –25 до +60 °С.
- Межосевое расстояние между рядами 150 мм.
- Максимальная высота модульных устройств для установки в щит 53 мм.
- Используемый размер оцинкованной DIN-рейки 35 x 7,5 мм.
- Щиты изготавливаются согласно стандарта ГОСТ Р 50827 (МЭК 670).
- Комплектация:
- Заглушки отверстий крепления щита
- Заглушка модульная для пустых модулей
- Оцинкованная DIN-рейка
- Клеммные шины - 2 шт
- Держатель клеммных шин
- Кронштейны для крепления DIN-рейки
- Характеристики:
- Количество рядов: 1
- Количество модулей: 8
- Степень защиты: IP41
- Материал корпуса: термопластик
- Цвет корпуса: белый
- Высота: 240 мм
- Ширина: 218 мм
- Глубина: 102 мм
Характеристики
| Бренд | Tekfor |
| Материал двери | Пластик |
| Количество DIN-реек | 1 |
| Установка | Скрытая |
| Степень защиты IP | 41 |
| Материал корпуса | Пластик |
| Общее число модулей | 8 |
| Наличие клеммников | Да |
Обзор от AI
Встраиваемый щит — это тот случай, когда хочется спрятать автоматику аккуратно и без «короба» на стене. Tekfor BVN 40-08-1 как раз про это: компактный формат на 8 модулей, белая непрозрачная дверца и аккуратный внешний вид без лишних деталей.
Обычно такие щиты ставят в квартирах и частных домах — там, где нужен небольшой распределительный узел: вводной автомат, пара групп на свет и розетки, отдельная линия на санузел или кухню. Подходит и для небольших офисных помещений, кладовых, подсобок — везде, где не требуется большой шкаф, но хочется держать защиту и коммутацию в одном месте и с закрытым доступом.
Ключевые характеристики:
- формат: встраиваемый (под установку в нишу в стене);
- ёмкость: 1 ряд, 8 модулей (1x8);
- дверца: непрозрачная, белая — не видно «начинку», и случайные надписи на автоматах не бросаются в глаза;
- степень защиты: IP41;
- бренд: Tekfor;
- артикул производителя: 01-02-005.
Из практики: 8 модулей — это удобный «городской минимум». Хватает на вводной автомат и несколько линий, при этом сам щит не выглядит громоздко. Непрозрачная дверца в быту часто удобнее прозрачной: меньше визуального шума, и компоновка внутри не «светится» в интерьере. Плюс дверца закрывает органы управления от лишних рук — актуально, если щит стоит в прихожей или общем коридоре.
IP41 в таких щитах — это про защиту от попадания крупных частиц и вертикальных капель. То есть для обычных сухих помещений — нормально, а вот для мест, где реально летит вода или много пыли, лучше сразу смотреть на другое исполнение по защите. Сам щит задачу «защищать от короткого замыкания» не решает — это делает установленная внутри аппаратура (автоматы, УЗО/дифавтоматы). Его роль — безопасно и аккуратно разместить модули, закрыть токоведущие части и дать цивильный доступ к обслуживанию.
Почему берут BVN 40-08-1: когда нужен аккуратный встрой в стену, понятный объём на 8 модулей и закрытая белая дверца без прозрачного «окошка». Такой щит часто выбирают под небольшую схему без разрастания на два ряда.
Рекомендации по применению: заранее прикиньте компоновку по модулям с небольшим запасом — в 8 модулей всё помещается только при дисциплине в схеме. Если планируются дополнительные линии (кондиционер, бойлер, тёплый пол), иногда разумнее сразу взять щит побольше. При установке оставляйте удобный доступ к дверце и не прячьте щит за мебелью: обслуживать и подписывать линии потом будет проще. Монтаж и подключение — по месту, с соблюдением требований по электробезопасности.
