Производитель:
IEK (ИЭК)
Цвет — Серый
СерыйСиний

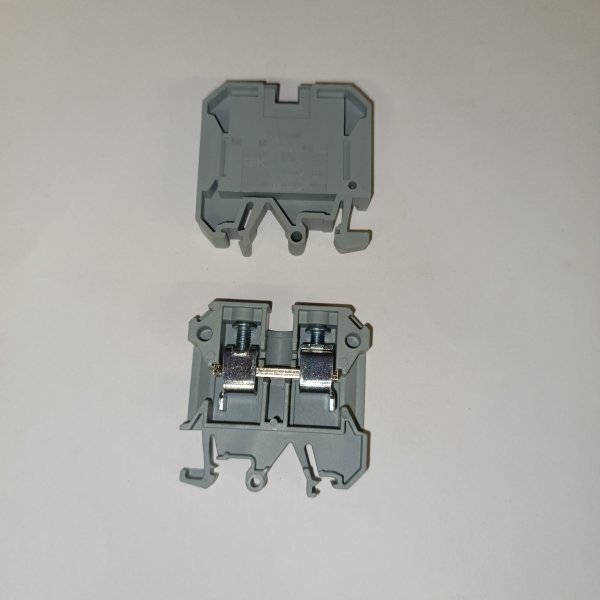

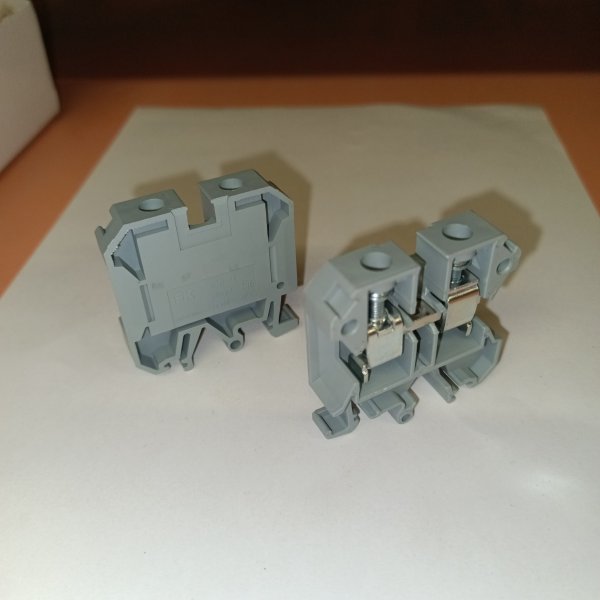

Клемма винтовая КВИ-16мм2 серая ИЭК
Ключевые характеристики
Номинальный ток85 А
БрендIEK
Количество линий1
Максимальное сечение проводников16 мм2
Вид подключенияВинтовое
Ширина12 мм
Описание
Клемма винтовая КВИ-16мм2 серая ИЭК YZN30-016-K03
Винтовые клеммы предназначены для постоянного, безопасного и компактного соединения проводников различных сечений в упорядоченных системах распределения внутри электротехнических шкафов.Применяются для крепления фазных, нулевых и защитных проводников. Устанавливаются на DIN-рейку.Цвет исполнений клемм: серый, синий, желтый, зеленый, красный, черный, оранжевый, желто-зеленый (PE).
- Изоляционный корпус выполнен из эластичного и ударопрочного пожаробезопасного полиамида PA6.6, соответствует классификации UL94 V0, обладает превосходной стойкостью к воздействию агрессивных сред и температуры.
- Возможно подключение проводников номинального сечения как с кабельными наконечниками, так и без предварительной подготовки.
- Широкий набор дополнительных принадлежностей: торцевые заглушки, маркировочные пластины, перемычки.
- Испытание на превышение температуры (не более, чем 45°С).
- Испытание на кратковременно выдерживаемый ток 120А на 1мм2 в течение 1 секунды.
- Испытание падения напряжения (не более, чем 3,2мВ).
- Характеристики:
- Сечение многожильного провода без наконечника: 6...16 мм2
- Сечение одножильного жёсткого провода: 6...25 мм2
- Сечение многожильного гибкого провода: 6...16 мм2
- Номин ток In: 85 А
- Номин раб напряжение: 800 В
- Тип электрич соединения: Винтовое соединение
- Тип электрич соединения 2: Винтовое соединение
- Место соединения: Сверху/снизу
- Количество полюсов: 1
- Количество зажимных клемм на 1 полюс: 2
- Тип монтажа: DIN-рейка (стандарт) 35 мм
- Материал изоляции корпуса: Пластик
- Рабочая температура: -60...+110 °C
- Длина: 51,7 мм
- Цвет: Серый
- Номин раб напряжение переменного тока Ue: 800 В
- Номин частота: 50 Гц
- Номин напряжение изоляции Ui: 6000 В
- Макс поперечное сечение проводника: 16 мм2
- Материал корпуса: Пластик
- Климатическое исполнение: УХЛ3
- Степень защиты - IP: IP00
- Ширина: 12 мм
- Высота: 50,5 мм
- Номинальная способность к присоединению: 6…16 мм2

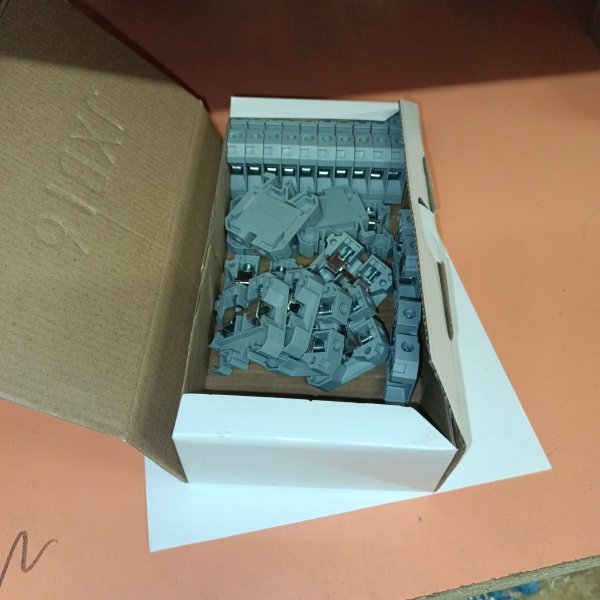

- Кол-во в комплекте: 50 шт
- Количество уровней: 1
- Модель или исполнение: Фазная
- Дочерний класс: EC001284-1
- Минимальное сечение: 6 мм
- Номин напряжение изоляции: 1000 В
- Степень защиты - IP с уст заглушкой: IP20
- Степень защиты - IP без заглушки: IP00
- Относительная влажность воздуха: > 90
- Степень загрязнения: 3
- Ремонтопригодность: Нет
- Номин импульсное выдерживаемое напряжение: 6 кВ
Характеристики
| Номинальный ток | 85 А |
| Бренд | IEK |
| Количество линий | 1 |
| Максимальное сечение проводников | 16 мм2 |
| Вид подключения | Винтовое |
| Ширина | 12 мм |
| Количество подключений к каждой линии | 2 |
| Цвет | Серый |
Одно- и многополюсная клемма/клеммная колодка EC001284
Клемма винтовая КВИ-16кв.мм сер. IEK YZN30-016-K03
Классификация ETIM
ETIMПоперечн. сечение подключ. однопроволочного (жесткого) провода6...25 мм²
Поперечн. сечение подключ. многопроволочного (гибкого) провода6...16 мм²
Номин. ток In85 А
Номин. (расчетное) напряжение800 В
Тип электрич. соединения 1Винтовое соединение
Тип электрич. соединения 2Винтовое соединение
Позиция соединенияСбоку
Количество полюсов1
Количество зажимов на 1 полюс2
Способ монтажаDIN-рейка 35 мм
Материал изоляции корпусаПолиамид (PA)
Рабочая температура-60...110 °C
Класс негорючести изоляц. материала согл. UL94V0
Ширина/размер ячейки12.0 мм
Длина51.7 мм
Требуется торцевая пластинаДа
ЦветСерый
ПрозрачныйНет
Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.
