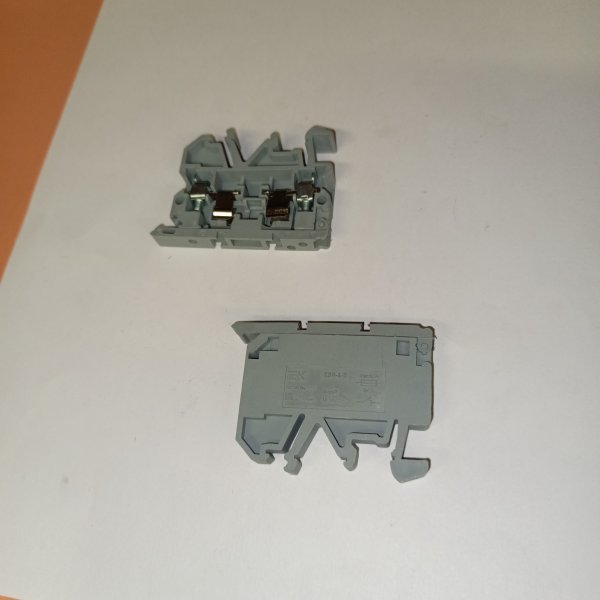

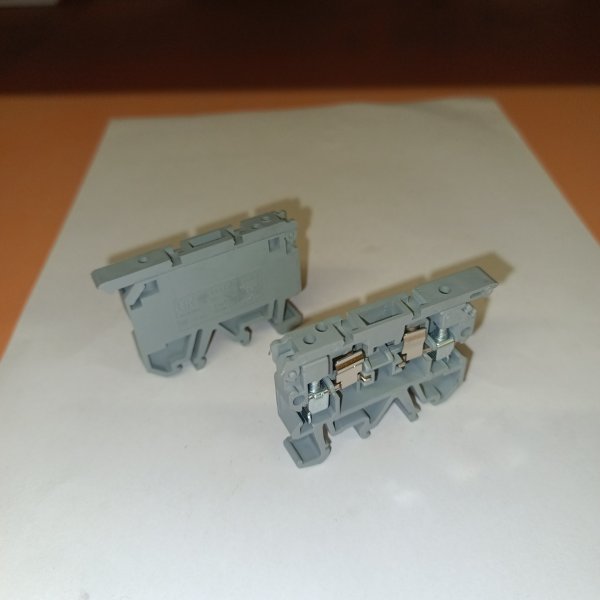

Клемма винтовая КВИ-4 с держателем предохранителя 5х20 серая
Описание
Клемма винтовая КВИ-4 с держателем предохранителя 5х20 серая YZN30-004F-K02
Винтовые клеммы предназначены для постоянного, безопасного и компактного соединения проводников различных сечений в упорядоченных системах распределения внутри электротехнических шкафов.Применяются для крепления фазных, нулевых и защитных проводников. Устанавливаются на DIN-рейку.Клеммы с предохранителем имеют специальный блок для установки предохранителя размером 5х20мм.
- Характеристики:
- Изоляционный корпус выполнен из эластичного и ударопрочного пожаробезопасного полиамида PA6.6, соответствует классификации UL94 V0, обладает превосходной стойкостью к воздействию агрессивных сред и температуры.
- Возможно подключение проводников номинального сечения как с кабельными наконечниками, так и без предварительной подготовки.
- Широкий набор дополнительных принадлежностей: торцевые заглушки, маркировочные пластины, перемычки.
- Испытание на превышение температуры (не более, чем 45°С).
- Испытание на кратковременно выдерживаемый ток 120А на 1мм2 в течение 1 секунды.
- Испытание падения напряжения (не более, чем 3,2мВ).
- Характеристики:
- Сечение одножильного жёсткого провода: 1,5...6 мм2
- Сечение многожильного гибкого провода: 1,5...4 мм2
- Номин ток In: 6,3 А
- Номин раб напряжение: 500 В
- Тип электрич соединения: Винтовое соединение
- Тип электрич соединения 2: Винтовое соединение
- Место соединения: Сбоку (поперечное)
- Количество полюсов: 1
- Количество зажимных клемм на 1 полюс: 2
- Тип монтажа: DIN-рейка (стандарт) 35 мм
- Рабочая температура: -60...+110 °C
- Класс негорючести изоляц материала UL94: V0
- Длина: 49 мм
- Цвет: Серый
Характеристики
| Бренд | IEK |
| Количество линий | 1 |
| Номинальный ток | 6.3 А |
| Максимальное сечение проводников | 4 мм2 |
| Вид подключения | Винтовое |
| Цвет | Серый |
| Количество подключений к каждой линии | 2 |
| Предохранитель | Да |
| Ширина | 6.5 мм |
Классификация ETIM
ETIMОбзор от AI
Клемма винтовая IEK КВИ-4-П с держателем предохранителя 5х20 (серая) — модульная клемма для надежного винтового подключения проводников с одновременной возможностью установки цилиндрического предохранителя типоразмера 5х20. Применяется для распределения и защиты цепей в электрощитах, шкафах управления и клеммных рядах, когда требуется компактно разместить подключение и элемент защиты в одном узле.
Артикул производителя: YZN30-004F-K02
Бренд: IEK
Где используется
- Распределительные щиты и квартирные/этажные электрощиты.
- Шкафы автоматики, управления и сигнализации.
- Клеммные ряды для подключения линий питания и цепей управления.
- Локальная защита отдельных цепей (датчики, исполнительные механизмы, цепи индикации) с установкой предохранителя 5х20.
- Промышленное и коммерческое электрооборудование, где важны сервисопригодность и быстрая замена предохранителя.
Особенности и преимущества
- Два в одном: подключение проводников и держатель предохранителя в одном корпусе — меньше компонентов и аккуратнее компоновка в щите.
- Винтовой зажим: обеспечивает прочный прижим проводника и устойчивость соединения при длительной эксплуатации.
- Удобное обслуживание: предохранитель типоразмера 5х20 проще заменить при регламентных работах или срабатывании защиты.
- Подходит для клеммных сборок: удобно формировать клеммные ряды, маркировать линии и разделять цепи.
- Цвет корпуса: серый — универсален для типовых решений и облегчает визуальную идентификацию в клеммнике.
Характеристики
- Тип изделия: клемма винтовая с держателем предохранителя
- Серия/модель: КВИ-4-П
- Бренд: IEK
- Артикул производителя: YZN30-004F-K02
- Тип предохранителя: цилиндрический
- Типоразмер предохранителя: 5х20
- Цвет: серый
- Тип зажима: винтовой
Совместимость и подбор
- Подбирайте предохранитель 5х20 по требуемому номинальному току и характеристике срабатывания согласно проекту и защищаемой цепи.
- Перед установкой уточняйте соответствие клеммы сечению подключаемых проводников и условиям эксплуатации в вашем щите.
- Рекомендуется применять оконцевание (НШВИ/НШВИ-2) для многопроволочных жил для более стабильного винтового прижима.
Рекомендации по монтажу
- Выполняйте монтаж только при снятом напряжении.
- Затяжку винтов выполняйте с усилием, рекомендованным производителем оборудования, с последующим контрольным протягиванием при регламентном обслуживании.
- Обеспечьте читаемую маркировку цепей и доступ к предохранителю для быстрого сервиса.
Примечание
Точные электротехнические параметры (номинальные токи/напряжения, диапазоны сечений проводников, тип монтажа и габариты) зависят от исполнения и указываются в технической документации IEK для артикула YZN30-004F-K02.
