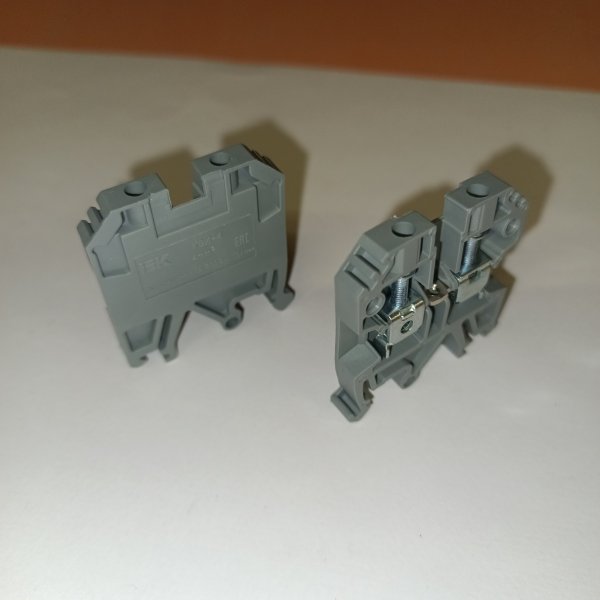

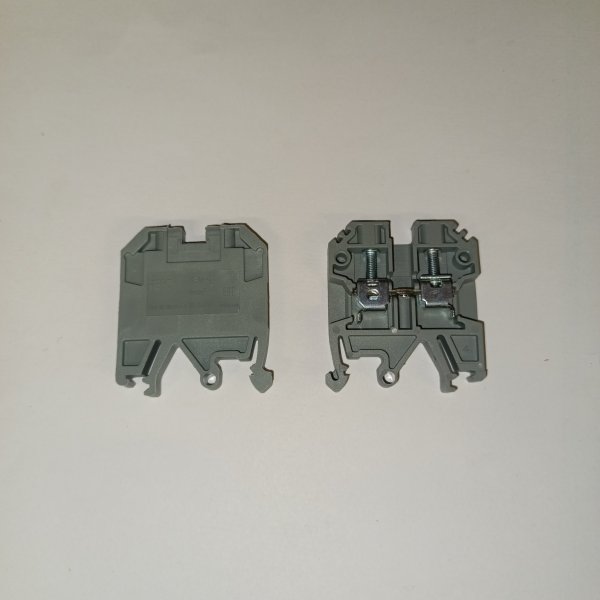

Клемма винтовая КВИ-4мм2 серая ИЭК
Клемма винтовая КВИ-4мм2 серая ИЭК YZN30-004-K03
Винтовые клеммы предназначены для постоянного, безопасного и компактного соединения проводников различных сечений в упорядоченных системах распределения внутри электротехнических шкафов.Применяются для крепления фазных, нулевых и защитных проводников. Устанавливаются на DIN-рейку.Цвет исполнений клемм: серый, синий, желтый, зеленый, красный, черный, оранжевый, желто-зеленый (PE).
- Изоляционный корпус выполнен из эластичного и ударопрочного пожаробезопасного полиамида PA6.6, соответствует классификации UL94 V0, обладает превосходной стойкостью к воздействию агрессивных сред и температуры.
- Возможно подключение проводников номинального сечения как с кабельными наконечниками, так и без предварительной подготовки.
- Широкий набор дополнительных принадлежностей: торцевые заглушки, маркировочные пластины, перемычки.
- Испытание на превышение температуры (не более, чем 45°С).
- Испытание на кратковременно выдерживаемый ток 120А на 1мм2 в течение 1 секунды.
- Испытание падения напряжения (не более, чем 3,2мВ).
- Характеристики:
- Сечение многожильного провода без наконечника: 1,5...2,5 мм2
- Сечение одножильного жёсткого провода: 1,5...4 мм2
- Сечение многожильного гибкого провода: 1,5...2,5 мм2
- Номин ток In: 85 А
- Номин раб напряжение: 800 В
- Тип электрич соединения: Винтовое соединение
- Тип электрич соединения 2: Винтовое соединение
- Место соединения: Сверху/снизу
- Количество полюсов: 1
- Количество зажимных клемм на 1 полюс: 2
- Тип монтажа: DIN-рейка (стандарт) 35 мм
- Материал изоляции корпуса: Пластик
- Рабочая температура: -60...+110 °C
- Длина: 40,6 мм
- Цвет: Серый
- Номин раб напряжение переменного тока Ue: 800 В
- Номин частота: 50 Гц
- Номин напряжение изоляции Ui: 6000 В
- Макс поперечное сечение проводника: 4 мм2
- Материал корпуса: Пластик
- Климатическое исполнение: УХЛ3
- Степень защиты - IP: IP00
- Ширина: 6,2 мм
- Высота: 41,6 мм
- Номинальная способность к присоединению: 1,5…4 мм2

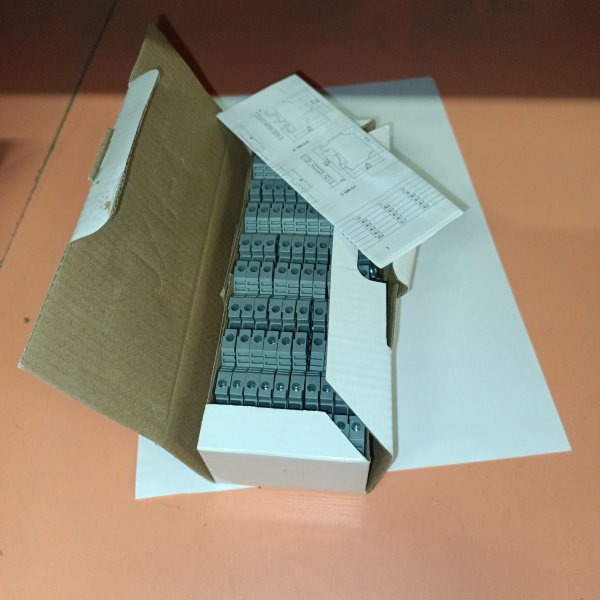

- Кол-во в комплекте: 50 шт
- Количество уровней: 1
- Модель или исполнение: Фазная
- Дочерний класс: EC001284-1
- Минимальное сечение: 1.0 мм
- Номин напряжение изоляции: 1000 В
- Степень защиты - IP с уст заглушкой: IP20
- Степень защиты - IP без заглушки: IP00
- Относительная влажность воздуха: > 90
- Степень загрязнения: 3
- Ремонтопригодность: Нет
- Номин импульсное выдерживаемое напряжение: 6 кВ
| Номинальный ток | 35 А |
| Бренд | IEK |
| Количество линий | 1 |
| Максимальное сечение проводников | 4 мм2 |
| Ширина | 6.5 мм |
| Количество подключений к каждой линии | 2 |
| Цвет | Серый |
| Вид подключения | Винтовое |
Одно- и многополюсная клемма/клеммная колодка EC001284
Клемма винтовая КВИ-4кв.мм сер. IEK YZN30-004-K03
Клемма винтовая IEK КВИ-4 мм2 — это обычная рабочая «лошадка» для аккуратного и надежного соединения проводников в щитах и распределительных коробках. Никакой экзотики: понятная конструкция с винтовым прижимом, когда нужно собрать схему без лишних сюрпризов.
Чаще всего такие клеммы ставят в квартирных и небольших коммерческих щитках, на сборках с DIN-рейкой, а также в шкафах автоматики, где много однотипных подключений и важно держать порядок с проводами. Подходит для ситуаций, когда нужно соединить или развести линии по цепям, сделать промежуточную точку подключения, упростить обслуживание и дальнейшие доработки.
Ключевые характеристики:
- Тип: винтовая клемма
- Серия/исполнение: КВИ
- Сечение проводника: до 4 мм2
- Цвет: серый
- Производитель: IEK
- Артикул: YZN30-004-K03
По практике винтовые клеммы ценят за предсказуемость: затянул — получил стабильный прижим, который легко проверить и при необходимости подтянуть на обслуживании. С ними проще держать щит «читаемым»: провод не висит на скрутках и временных соединениях, а подключение выглядит аккуратно и ремонтопригодно. Серый цвет обычно берут как нейтральный вариант для стандартных цепей, когда не нужно выделять группы цветом.
Что защищает и как работает: клемма делает нормальный электрический контакт за счет прижима жилы винтом к токоведущей части. Заодно она помогает убрать типичные проблемы «ручных» соединений — слабый контакт, нагрев на переходе, разбалтывание от вибраций и повторных включений. Главное тут не магия, а правильный момент затяжки и корректно подготовленный провод.
Почему берут: удобно разводить линии в ограниченном пространстве, проще искать и прозванивать цепи, меньше шансов получить перегрев из‑за плохого контакта по сравнению со случайными скрутками. Плюс винтовое соединение понятное любому электрику — не нужно специального инструмента, кроме отвертки и нормальной подготовки жилы.
Рекомендации по применению: подбирайте клемму под фактическое сечение (до 4 мм2) и тип жилы. Многопроволочную жилу лучше заводить с наконечником, чтобы винт не «распушал» провод. После монтажа имеет смысл пройтись контрольной протяжкой и оставить небольшой запас длины проводов — щит скажет спасибо при любом будущем обслуживании.
