Клемма пружинная ИЭК КПИ 2в-1,5 17,5А серый - купить YZN11-001-K03 в Москве и РФ.

YZN11-001-K03 Клемма пружинная ИЭК КПИ 2в-1,5 17,5А серый

1 вопрос

Артикул:

YZN11-001-K03

Обзор от AI

Производитель: IEK (ИЭК)

Клемма пружинная КПИ 2в-1,5 17,5А серая ИЭК

Ключевые характеристики

Номинальный ток17.5 А

БрендIEK

Количество линий1

Максимальное сечение проводников1,5 мм2

Ширина4.2 мм

Вид подключенияСамозажимное

Все характеристики ›

Описание

Клемма пружинная КПИ 2в-1,5 17,5А серая ИЭК YZN11-001-K03

Пружинные клеммы предназначены для постоянного, безопасного и компактного соединения проводников различных сечений в упорядоченных системах распределения внутри электротехнических шкафов. Применяются для крепления фазных, нулевых и защитных проводников. Использование пружинной системы зажима позволяет сделать процесс подключения проводников максимально простым и быстрым. Устанавливаются на DIN-рейку. Возможно подключение проводников номинального сечения как с кабельными наконечниками, так и без предварительной подготовки. Изоляционный корпус выполнен из эластичного и ударопрочного огнестойкого полиамида, обладающего превосходной стойкостью к воздействию агрессивных сред и температуры. Широкий набор дополнительных принадлежностей: заглушки, маркировочные пластины, перемычки.

Сечение многожильного провода без наконечника: 0,2…1,5 мм²
Сечение одножильного жёсткого провода: 0,2…2,5 мм²
Сечение многожильного гибкого провода: 0,2…1,5 мм²
Номин ток In: 17.5 А
Номин раб напряжение: 500 В
Тип электрич соединения 1: Соединение с пружинным зажимом
Тип электрич соединения 2: Соединение с пружинным зажимом
Количество уровней: 1
Кол-во мест крепления зажимов на уровень: 2
Тип монтажа: DIN-рейка (стандарт) 35 мм
Рабочая температура: -40...+85 °C
Класс негорючести изоляц материала UL94: V0
Ширина или размер ячейки: 4.2 мм
Высота самой нижней позиции для монтажа: 35.9 мм
Длина: 49.3 мм
Цвет: Серый
Количество соединительных зажимов: 2
Материал корпуса: Полиамид 6.6

Характеристики

Номинальный ток	17.5 А
Бренд	IEK
Количество линий	1
Максимальное сечение проводников	1,5 мм2
Ширина	4.2 мм
Вид подключения	Самозажимное
Количество подключений к каждой линии	2
Цвет	Серый

Классификация ETIM

ETIM

Количество уровней1

Поперечн. сечение подключ. однопроволочного (жесткого) провода.2...2.5 мм²

Поперечн. сечение подключ. многопроволочного (гибкого) провода.2...1.5 мм²

Номин. ток In17.5 А

Номин. (расчетное) напряжение500 В

Тип электрич. соединения 1Присоединение пружинным зажимом

Позиция соединенияСбоку

Способ монтажаDIN-рейка 35 мм

Рабочая температура-40...85 °C

Ширина/размер ячейки4.2 мм

Высота (на мин. возможной высоте установки)35.9 мм

Длина49.3 мм

Требуется торцевая пластинаДа

ЦветСерый

Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.

Фото, видео и документы

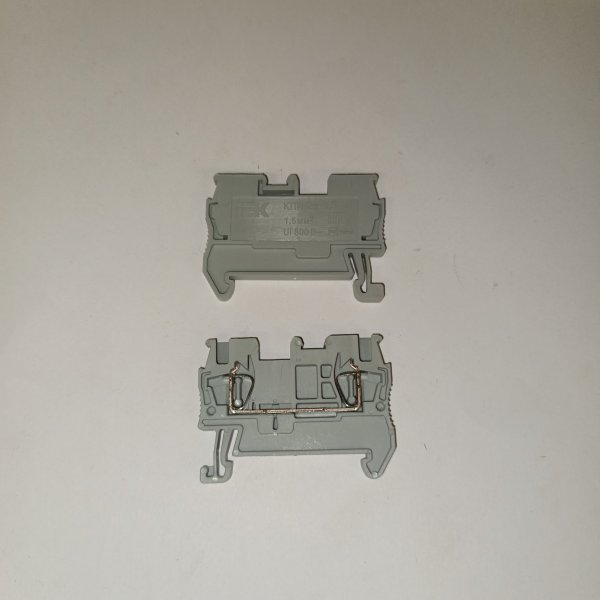

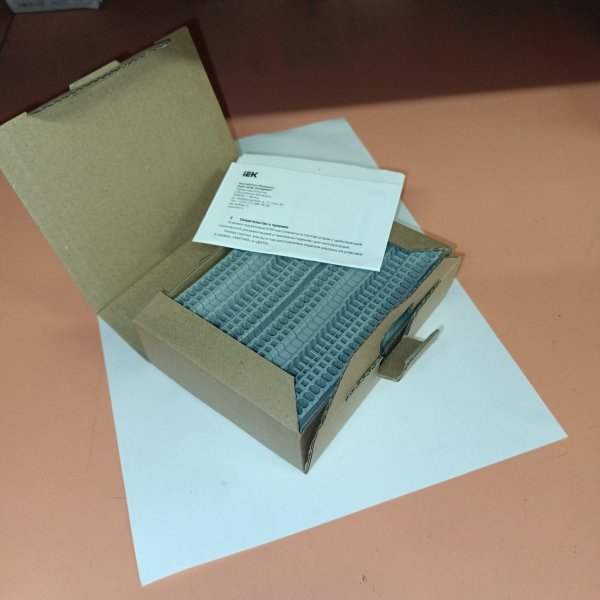

YZN11-001-K03 Клемма пружинная ИЭК КПИ 2в-1,5 17,5А серый фото 1

Вы можете добавить фотографии YZN11-001-K03 IEK
Бонусы начисляются авторизованным пользователям.
Обратите внимание - все поля являются обязательными для заполнения.
	Ваше имя:
	Файл:
	Комментарий:

Отправляя данные, вы соглашаетесь с политикой конфиденциальности.

Вопрос-ответ

Сергей, 07.04.2023 13:09

Здравствуйте
Проводим монтаж электрических шкафов применяя самозажимные клеммники КПИ. Возник вопрос к правилам монтажа данных клеммников.
Существует ли ГОСТ, ТУ, регламент или другое правило оговаривающее как правильно монтировать такой тип клеммников? Защёлку клеммника обычно ориентируют вниз, но не нарушает ли какие-либо правила монтаж защёлкой сверху?

Shop220:

Добрый день, Сергей.
В разделе "Документация" на странице товара представлено "Руководство по эксплуатации" клеммников.
Возможно оно поможет вам с монтажом.
