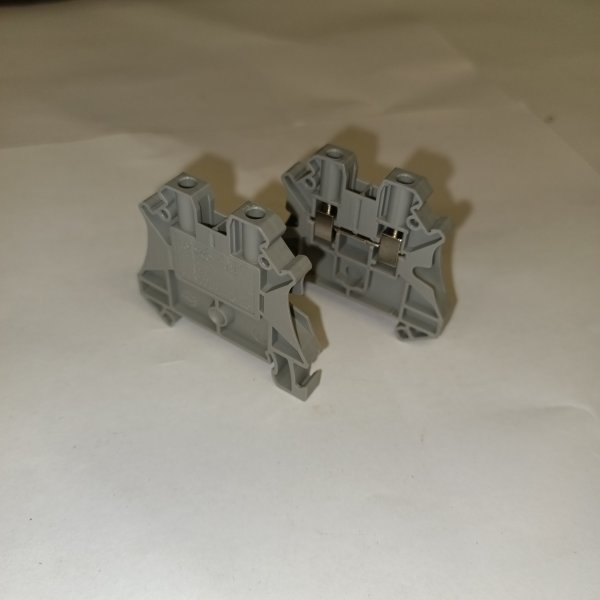

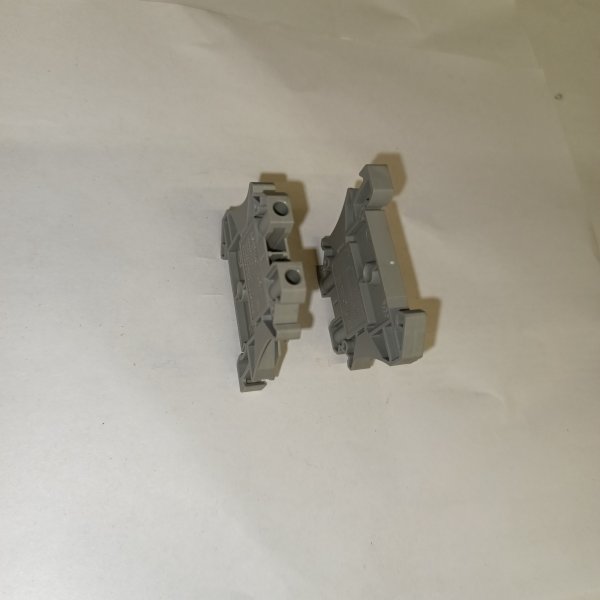

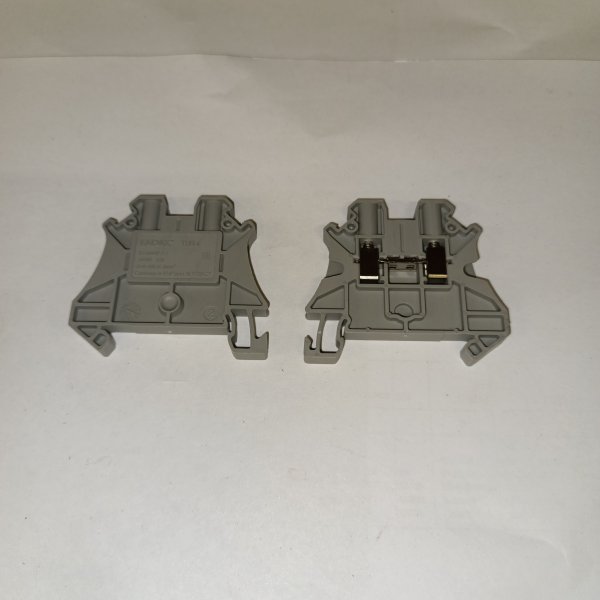

Серая проходная винтовая клемма на DIN Рейку для проводников сечением до 4мм2, один уровень, ДКС
Серая проходная винтовая клемма на DIN Рейку для проводников сечением до 4мм2, один уровень, ДКС TUR-4
Проходные клеммные зажимы DKC предназначены для присоединения и ответвления медных и алюминиевых проводников в электрических цепях переменного тока напряжением до 660 В частотой 50 Гц и применяются как комплектующие изделия в электрощитовых установках с монтажем на DIN рейку
- Характеристики:
- Тип зажима - Винт
- Количество ярусов - 1
- Количество точек подключения - 2
- Номинальное сечение - 4 мм2
- Номинальное импульсное напряжение - 8 кВ
- Степень загрязненности - 3
- Номинальное напряжение - 500 Вольт
- Материал корпуса - Полиамид
- Цвет - Серый
| Количество линий | 1 |
| Номинальный ток | 32 А |
| Бренд | DKC |
| Максимальное сечение проводников | 6 мм2 |
| Ширина | 6.2 мм |
| Количество подключений к каждой линии | 2 |
| Вид подключения | Винтовое |
| Цвет | Серый |
Зажим клеммный проходной EC000897
Клемма проходная винтовой зажим 2 точки подключения 4кв.мм сер. DKC TUR-4
Проходная клемма DKC Nuputuk TUR-4 — рабочая «лошадка» для аккуратного соединения проводников на DIN-рейке. Когда нужно надежно стыковать жилы и не устраивать в щите «косичку» из скруток и гильз, такие клеммы сильно упрощают жизнь при монтаже и обслуживании.
Чаще всего TUR-4 ставят в распределительных и учетно-распределительных щитах, шкафах автоматики, на клеммных рядах станков и инженерных систем. По сути, это универсальная точка транзитного соединения: завели провод с одной стороны, вывели дальше по цепи с другой — и все это остается читаемо, обслуживаемо и логично разложено по ряду.
Ключевые характеристики, на которые стоит опираться:
- серия: DKC Nuputuk;
- тип: клемма проходная (транзитная);
- сечение подключаемых проводников: до 4 кв.мм;
- зажим: винтовой;
- точек подключения: 2;
- цвет: серый;
- артикул производителя: TUR-4.
Винтовой зажим — это понятная и предсказуемая механика: затянули — контакт держится, провод не «гуляет». На практике удобно, когда приходится работать с разными типами жил и нужно, чтобы соединение оставалось стабильным при вибрации щита, периодических ревизиях и сезонных перепадах температуры. Проходной формат помогает собирать ровные клеммные ряды, где легко проследить цепь, быстро прозвонить линию и без лишних разборок заменить участок проводки.
Что защищает и как работает по сути: клемма обеспечивает надежный электрический контакт между двумя проводниками и удерживает их в зажиме. За счет прижима винтом уменьшается риск «плавающего» контакта, который со временем может давать нагрев и потери на переходном сопротивлении. В клеммном ряду проще поддерживать порядок: линии разведены, ничего не болтается, точки соединений не спрятаны в жгуте.
Почему берут: когда нужен нормальный, обслуживаемый монтаж без сюрпризов — особенно в щитах, где потом кто-то будет искать, где что приходит и куда уходит. Формат на 4 кв.мм закрывает большинство типовых задач по силе и управлению, а винтовая схема понятна любому электрику на объекте.
Рекомендации по применению: подбирайте клемму по фактическому сечению и типу жилы, а винты затягивайте с адекватным усилием — перетяжка так же вредна, как и недотяжка. После первичной сборки щита полезно сделать контрольную протяжку на вводе в эксплуатацию (особенно если были мягкие многопроволочные жилы и частые перестановки). И держите единый принцип маркировки клеммного ряда — это экономит часы при диагностике.
