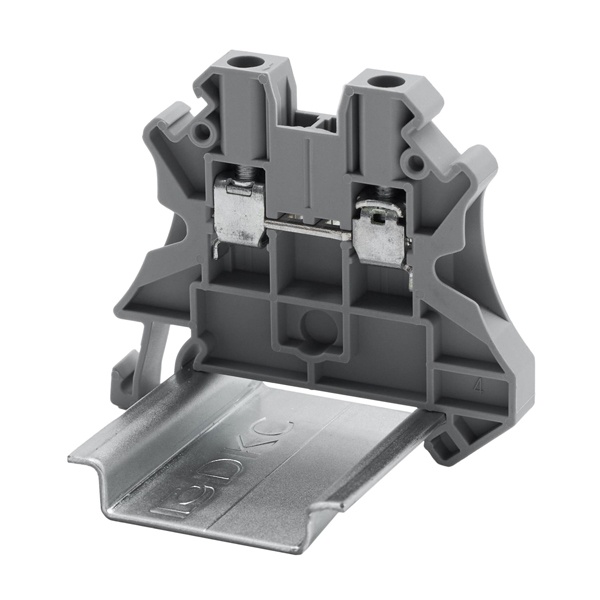

Серая проходная винтовая клемма на DIN Рейку для проводников сечением до 4мм2, один уровень, ДКС
Серая проходная винтовая клемма на DIN Рейку для проводников сечением до 4мм2, один уровень, ДКС TUR-4R
Проходные клеммные зажимы DKC предназначены для надежного присоединения, распределения и ответвления медных и алюминиевых проводников в электрических цепях переменного тока.
Данные изделия широко применяются в составе электрощитового оборудования и обеспечивают безопасное и удобное подключение проводников. Конструкция клемм позволяет осуществлять быстрый монтаж и демонтаж без повреждения жил, а также гарантирует стабильный электрический контакт в процессе эксплуатации.
Клеммные зажимы устанавливаются на стандартную DIN-рейку, что упрощает их интеграцию в распределительные шкафы и щиты различного назначения. Они отличаются высокой надежностью, долговечностью и соответствуют современным требованиям к электротехническим компонентам.
- Характеристики:
- Тип зажима - Винт
- Количество уровней - 1
- Количество полюсов - 2
- Номинальное сечение - 4 мм2
- Номинальное импульсное напряжение - 8 кВ
- Степень загрязненности - 3
- Номинальное напряжение - 1000 Вольт
- Материал корпуса - Полиамид
- Цвет - Серый
| Количество линий | 1 |
| Номинальный ток | 32 А |
| Бренд | DKC |
| Максимальное сечение проводников | 6 мм2 |
| Цвет | Серый |
| Ширина | 6.2 мм |
| Количество подключений к каждой линии | 2 |
| Вид подключения | Винтовое |
Проходная клемма DKC Nuputuk TUR-4R — рабочий вариант для аккуратной стыковки проводов в щите, когда нужно надежно протянуть линию дальше без скруток и «колхоза». Винтовой зажим понятен любому монтажнику: подтянул — и контакт держится.
Такие клеммы обычно ставят в распределительных щитах и шкафах автоматики, в кроссовых и монтажных коробках, на сборках с DIN-рейкой — везде, где проводку нужно разложить по точкам, подписать и потом спокойно обслуживать. Особенно выручает на линиях освещения, цепях управления и вспомогательных силовых цепях, где важно не только соединить, но и сохранить порядок в разводке.
Ключевые параметры, которые здесь важны:
- серия: DKC Nuputuk;
- тип: клемма проходная (сквозное соединение);
- сечение проводника: до 4 кв.мм;
- зажим: винтовой;
- количество точек подключения: 2;
- цвет: серый;
- артикул производителя: TUR-4R.
По конструкции и в работе смысл простой: два провода заводятся с разных сторон и стягиваются винтами, поэтому соединение получается разборным и обслуживаемым. Это удобно, когда в щите нужно быстро прозвонить цепь, перекинуть линию, заменить участок — не трогая соседние жилы. Серый цвет — стандарт для «рядовых» клемм в большинстве схем: легко читать маркировку и не путать с функциональными клеммами других цветов.
Как работает и что дает по безопасности: винтовой зажим прижимает жилу к токоведущей части, создавая стабильный контакт с нормальным переходным сопротивлением. За счет этого меньше риск нагрева на соединении, который обычно начинается именно с плохого контакта. Плюс вы убираете скрутки и случайные «сопли» в щите — а это уже вклад в пожарную и эксплуатационную надежность.
Почему берут такие клеммы: быстро наводят порядок в разводке, соединение получается понятным и ремонтопригодным, а при необходимости линию можно разомкнуть и проверить без разборки половины щита. Для монтажника это еще и экономия времени на обслуживании — доступ к винтам прямой, логика подключения очевидная.
Рекомендации по применению: подбирайте наконечник/подготовку жилы под реальный тип проводника (особенно если многожилка), аккуратно зачищайте без надрезов и после протяжки делайте контрольную подтяжку — винтовые соединения это любят. И не смешивайте в одном зажиме две жилы, если это не предусмотрено конкретной схемой подключения: проходная клемма рассчитана на одну жилу на сторону, так контакт получается предсказуемым.
