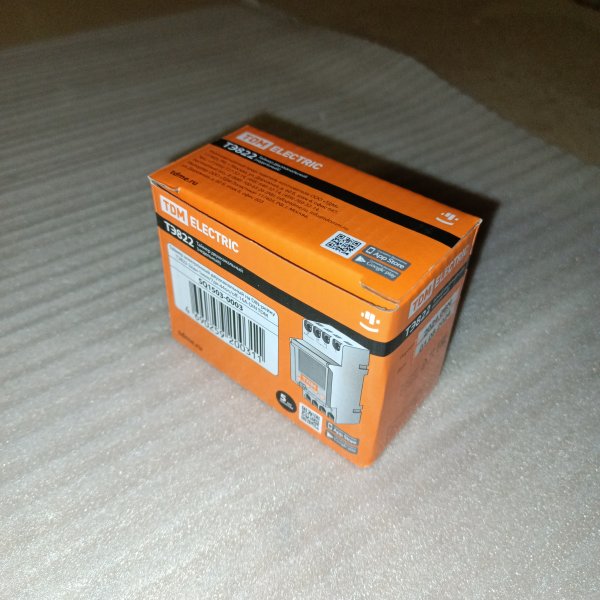

Таймер электронный, программируемый, двухканальный ТЭ822 ТДМ, монтаж на DIN-рейку, ширина 36 мм
Таймер электронный, программируемый, двухканальный ТЭ822 ТДМ, монтаж на DIN-рейку, ширина 36 мм SQ1503-0003
- Назначение:
- Для включения/отключения нагрузки в запрограммированное время с режимами работы по суточному или недельному циклам.
- Применение:
- 2 канала в таймере могут одновременно управлять 2 линиями с различными нагрузками (например, управление светом и подачей воздуха в аквариуме).
- Управление системами вентиляции в производственных помещениях по заданной программе.
- Режим "Импульс" позволяет включать нагрузку на короткие промежутки времени (от 1 до 59 секунд) и может использоваться, например, для управления школьными звонками по расписанию.
- Режим "Цикл" позволяет работать таймеру по циклической программе, начиная с установленного времени (длительность импульса и паузы от 1 секунды до 100 минут). Это может использоваться, например, для автоматизации циклических производственных процессов.
- Материалы:
- Снабжен резервным аккумулятором, обеспечивающим сохранение всех параметров в течение 4 лет при отключении питания сети.
- Имеется возможность пломбировки верхней крышки таймера.
- Конструкция и принцип работы:
- Работа таймера осуществляется от текущего времени и дня недели.
- Таймер имеет 2 переключающих исполнительных реле, которые могут коммутировать 2 независимые нагрузки
- Микропроцессор таймера обеспечивает выполнение 22 циклов включения/отключения согласно заданному времени. Данные циклы можно распределять в любом порядке между первым и вторым каналами.
- Программирование осуществляется при помощи кнопок на лицевой панели.
- Преимущества:
- Снабжен резервным аккумулятором, обеспечивающим сохранение всех параметров в течение 4 лет при отключении питания сети.
- Имеется возможность пломбировки верхней крышки таймера.
- Для предотвращения доступа к программированию возможна установка пароля.
| Номинальный ток нагрузки In, А | 2х16 |
| Номинальное напряжение, В | 230 |
| Номинальная частота, Гц | 50 |
| Потребляемая мощность, не более, ВА | 7,5 |
| Число ячеек памяти: ВКЛ+ВЫКЛ | 22+22 |
| Шаг установки выдержки времени, мин | 1 |
| Устанавливаемая длительность импульса в режиме «Импульс», сек | от 1 до 59 |
| Устанавливаемая длительность импульса и паузы в режиме «Цикл» | от 1 сек до 99 мин 59 сек |
| Погрешность отсчета временных интервалов, с/сутки | 1 |
| Время сохранения заданных параметров при отключении питания сети, лет | 4 |
| Тип элемента питания | CR2477 3 В 1000 мА•ч |
| Возможность перезарядки элемента питания | нет |
| Электрическая износостойкость, не менее, циклов | 100 000 |
| Механическая износостойкость, не менее, циклов | 10 000 000 |
| Тип контакта | 2Р (переключающий) |
| Масса, кг | 0,17 |
| Способ установки | DIN-рейка |
| Ширина таймера на DIN-рейке | 36 |
| Диапазон рабочих температур, °С | от -10 до +40 |
Описание от производителя:
Назначение:
Для включения/отключения нагрузки в запрограммированное время с режимами работы по суточному или недельному циклам.
Применение:
В промышленных и бытовых электроустановках для автоматизации технологических процессов, управления освещением и т.д. Автоматическое включение освещения улиц, подсветки рекламных конструкций, фасадов зданий, парковок, витрин, парков, остановок, складов, подъездов и др. Управление системами вентиляции в производственных помещениях по заданной программе. Управление системами отопления в малопосещаемых объектах и зданиях (дачи, гаражи, подсобные помещения). Режим «Импульс» позволяет включать нагрузку на короткие промежутки времени (от 1 до 59 секунд) и может использоваться, например, для управления школьным звонком по расписанию. Режим «Цикл» позволяет работать таймеру по циклической программе, начиная с установленного времени (длительность импульса и паузы от 1 сек до 100 мин). Это может использоваться, например, для автоматизации циклических производственных процессов. 2 канала в таймере могут одновременно управлять 2-мя линиями с различными нагрузками (например управление светом, и подачей воздуха в аквариуме).
Преимущества:
Таймер является двухканальным, то есть совмещает функции двух обычных таймеров. Снабжен резервным подзаряжаемым источником питания, обеспечивающим сохранение всех параметров в течение 4-х лет при отключении питания сети. Имеется возможность пломбировки верхней крышки таймера. Для предотвращения доступа к программированию возможна установка пароля.
Материалы:
Пластик, не поддерживающий горение.
| Бренд | TDM Electric |
| Период программирования | Недельный |
| Способ программирования | Цифровой |
| Кол-во каналов | 2 |
| Резервное питание | Есть |
| Тип установки | На DIN-рейку |
Цифровое реле времени (таймер) для распределительного щита EC002305
Таймер электронный двухканальный на DIN-рейку ТЭ822-2кан-1мин/7дн-44on/off-16А-DIN TDM Electric
Недельный электронный таймер TDM ТЭ822 — это история про порядок в включениях и отключениях без ежедневной рутины. Два независимых канала по 16 А позволяют развести разные нагрузки и не городить два отдельных устройства. В сумме поддерживается до 44 циклов — для большинства бытовых и небольших коммерческих задач этого хватает с запасом.
Чаще всего такой таймер ставят в щит, когда нужно, чтобы оборудование работало по расписанию: уличное и фасадное освещение, подсветка витрин, вентиляция в санузлах и подсобках, циркуляционные насосы, подогрев в определенные часы, рекламные вывески. Удобно и для дачи: имитировать присутствие светом, включать полив или обогреватель по времени — без постоянного контроля.
Ключевые характеристики:
- тип: недельный электронный таймер;
- исполнение: двухканальный (два независимых выхода);
- номинал по току: 2х16 А;
- количество программ/циклов: до 44;
- производитель/бренд: TDM Electric;
- артикул: SQ1503-0003.
Практический смысл двух каналов простой: можно, например, сделать один график для освещения, а второй — для вентиляции или насоса, и они не будут зависеть друг от друга. А 44 цикла дают возможность настроить разные режимы на будни и выходные, либо детально расписать день по нескольким интервалам. В реальной эксплуатации это экономит время: один раз настроили — дальше таймер сам отрабатывает неделю по кругу.
Работает все понятно: внутри электронный контроллер с недельным расписанием. Вы задаете интервалы включения/выключения, таймер по внутренним часам коммутирует выходы каждого канала в нужные моменты. По сути он берет на себя роль «дежурного», который всегда помнит, когда что должно включиться, и делает это одинаково аккуратно каждый день.
Почему берут именно такой формат: когда нужно автоматизировать две разные линии без лишних модулей в щите и без постоянных ручных включений. Удобно, что расписание недельное — не приходится каждый день править настройки, а разделение на два канала дает гибкость без усложнения схемы.
Рекомендации по применению: перед покупкой прикиньте реальную нагрузку по току на каждый канал и оставьте нормальный запас, особенно если это нагреватели или двигатели с пусковыми токами. Если нагрузка тяжелая или «характерная» (насос, компрессор, мощный ТЭН), на практике часто разумнее управлять через контактор, а таймер использовать как управляющий сигнал — так щит живет спокойнее. И обязательно закладывайте отдельную защиту линии (автомат/УЗО по проекту) — таймер расписание выполняет, но защиту проводки не заменяет.
