Программируемое реле времени 24-264 В AC/DC, двухканальное, суточный и недельный циклы, функция NFC
Описание
Программируемое реле времени 24-264 В AC/DC, двухканальное, суточный и недельный циклы, функция NFC EA02.002.002

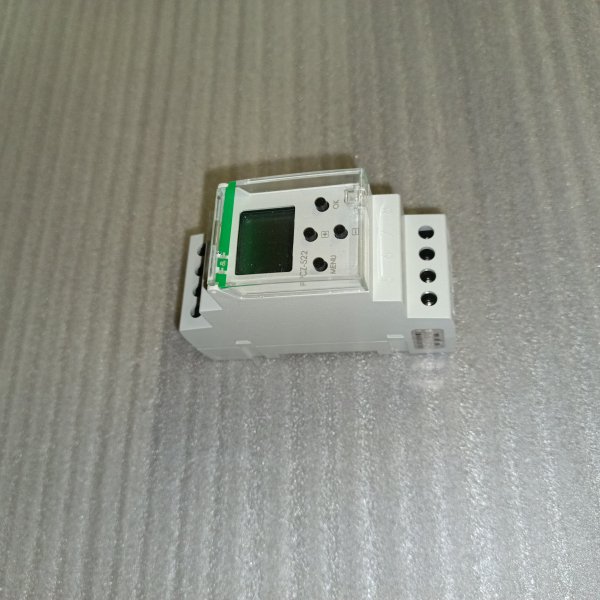

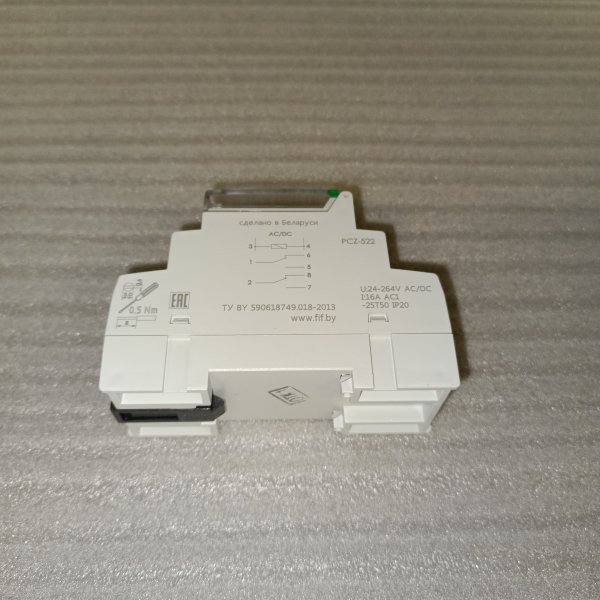

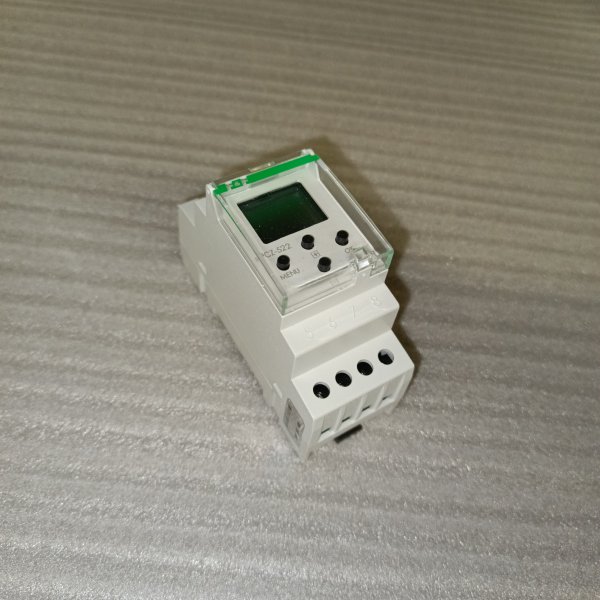

Реле времени программируемое PCZ-522 предназначено для включения-выключения различных бытовых и промышленных приборов и электроустановок по предварительно установленной программе.
- Функциональные возможности:
- Функция NFC
- Индикация текущего времени, дня недели и режима работы
- Встроенная Li-ионная батарея, поддерживающая работу программы в течение не менее 2-х лет
- После отключения напряжения питания
- Многократное повторение программ по суточному и недельному циклам
- Возможность независимого управления одновременно двумя нагрузками
| Напряжение питания | 24-264 В AC/DC |
| Максимальный коммутируемый ток (AC1) | 2х16 А |
| Контакт | 2NO/NC |
| Независимых каналов | 2 |
| Корректировка времени вкл./выкл. | - |
| Количество программ | 2х125 пар |
| Дискретность установки программ | 1 мин |
| Длительность импульса | - |
| Дискретность установки длительности импульса | - |
| Точность хода часов в сутки | 1 сек |
| Запас хода, не менее | 2 лет |
| Потребляемая мощность | 1,5 Вт |
| Габариты (ШхВхГ) | 35х90х65 мм |
| Степень защиты | IP20 |
Характеристики
| Бренд | Евроавтоматика F&F |
| Период программирования | Недельный |
| Способ программирования | Цифровой |
| Кол-во каналов | 2 |
| Резервное питание | Есть |
| Тип установки | На DIN-рейку |
Классификация ETIM
ETIMОбзор от AI
PCZ-522 от Евроавтоматика F&F — это «рабочая лошадка» для автоматизации по времени: включить, отключить, отработать цикл, повторить по дням недели. Удобно, что питается почти от любого распространенного напряжения и не капризничает к AC/DC — в щите такое решение часто выручает.
Где применяется
Ставят там, где нагрузку нужно включать по расписанию или по повторяющимся циклам без участия человека: освещение в коридорах и на фасаде, рекламные вывески, насосы/вентиляция по графику, обогрев по ночному тарифу, периодическая продувка/промывка, простые технологические процессы в небольших мастерских. Формат «сутки/неделя» как раз про реальные объекты: будни/выходные, разное время включения, несколько событий в день.
Ключевые характеристики
- Программируемое реле времени: режимы «сутки/неделя» и циклическая работа.
- Питание 24–264 В AC/DC — можно запитать и от 24 В, и от 230 В без подбора версии.
- Выходные контакты: 2 переключающих (2NO/NC).
- Коммутационная способность до 16 А (ориентируйтесь на характер нагрузки — об этом ниже).
- NFC — настройка/обмен параметрами с телефона вблизи устройства.
- Артикул производителя: EA02.002.002.
Практические особенности
Самое полезное в PCZ-522 — гибкость без «танцев с бубном». Широкий диапазон питания уменьшает вероятность ошибки на объекте, когда в щите внезапно оказывается не то напряжение, что ожидали. Два перекидных контакта позволяют разнести управления на две линии или собрать простую логику (например, один контакт — на силовую цепь, второй — на сигнализацию/контроль). NFC пригодится, когда устройство стоит в уже собранном щите: настройки можно менять аккуратно, не превращая работу в квест с кнопками и меню.
Что защищает / как работает
Это не защитное реле в смысле «спасти от КЗ». PCZ-522 работает как коммутатор по времени: по заданному расписанию или циклу замыкает/размыкает выходные контакты и тем самым подает или снимает управление с нагрузки (напрямую либо через контактор). То есть оно защищает скорее от человеческого фактора: убирает забывчивость и стабилизирует режим работы оборудования.
Почему берут
Берут за сочетание «недельный график + циклы» в одном приборе, за универсальное питание AC/DC и за 2 перекидных выхода — закрывает много задач одним модулем. Плюс NFC экономит время на типовых объектах, где нужно быстро одинаково настроить несколько щитов.
Рекомендации по применению
Если нагрузка с высокими пусковыми токами (двигатели, компрессоры, часть светодиодных драйверов), лучше коммутировать через контактор/пускатель, а реле времени использовать как управляющее. Перед сдачей объекта проверьте фактическое расписание в «боевых» условиях: будни/выходные, переходы между программами и корректность циклов. И оставьте в щите понятную подпись, что именно и по какому графику управляется — это сильно облегчает обслуживание.
