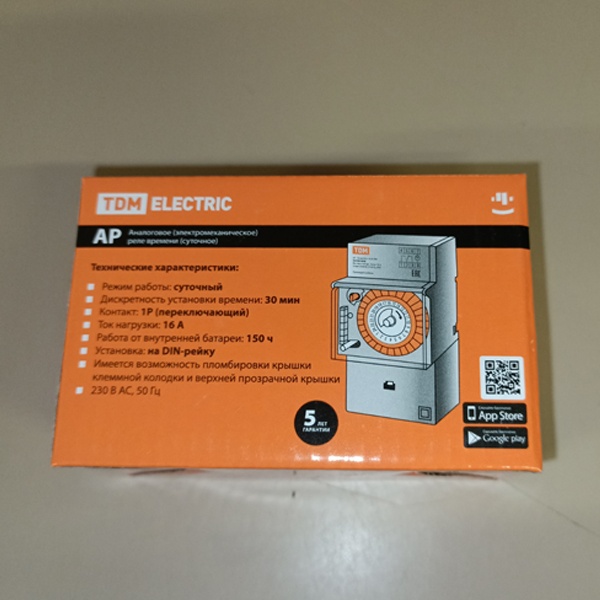

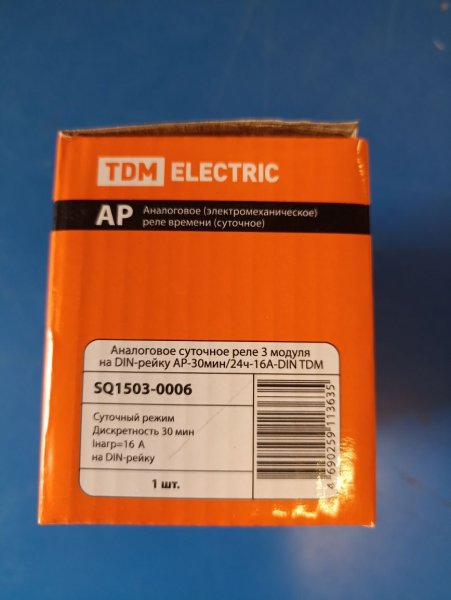

Таймер суточный аналоговый TDM АР 16А шаг 30мин SQ1503-0006

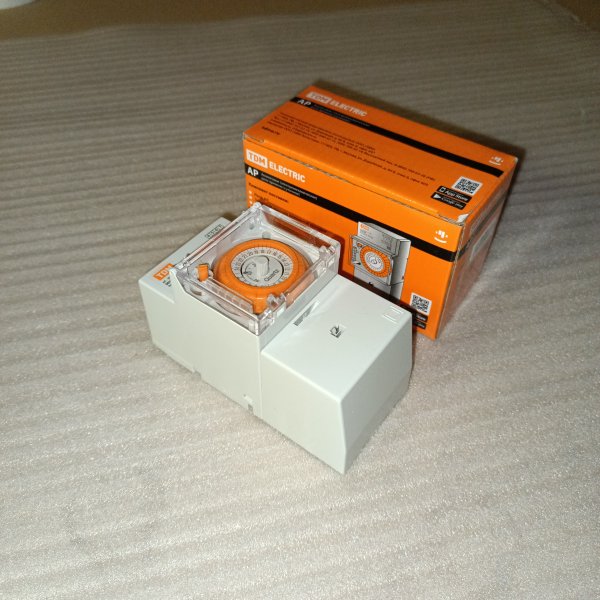

Электромеханическое, суточное реле времени серии АР 16А шаг 30мин ТДМ SQ1503-0006

Назначение:
• для отчета интервалов времени, автоматического включения/отключения электротехнического оборудования через заданный промежуток времени по суточному циклу.

Применение:
• в промышленных и бытовых электроустановках для автоматизации технологических процессов.

Материалы:
• корпус из негорючего самозатухающего пластика.

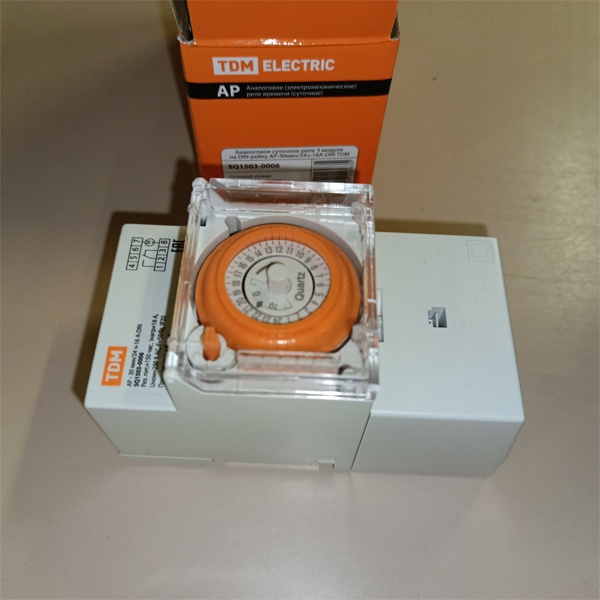

Конструкция:
• Реле содержат электронную схему управления, частота импульсов которой синхронизирована кварцевым резонатором. Схема управления предназначена для управления движением миниатюрного шагового электродвигателя, передающего вращение через зубчатую передачу на установочные лимбы.

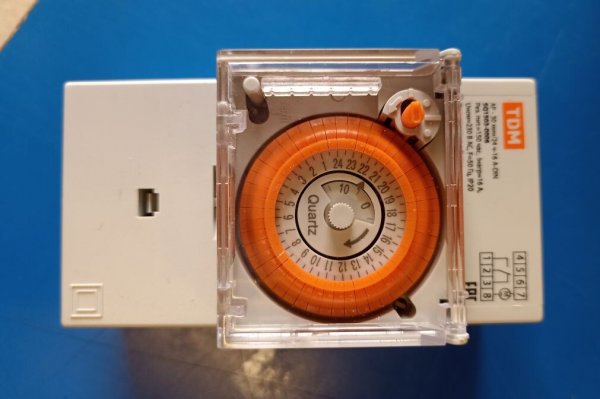

• Установочные лимбы (сектора) делают полный оборот за 1 сутки. Один сектор соответствует периоду 30 минут (для АР), при совмещении запрограммированного сектора с меткой текущего времени, устройство переключает контакты (подключает нагрузку).

Преимущества:
• Реле снабжены резервным подзаряжаемым источником питания, обеспечивающим их работу от 72 до 300 часов (в зависимости от исполнения) при отключении питания сети.
• В реле АР имеется возможность пломбировки крышки клеммной колодки и защитной верхней крышки.

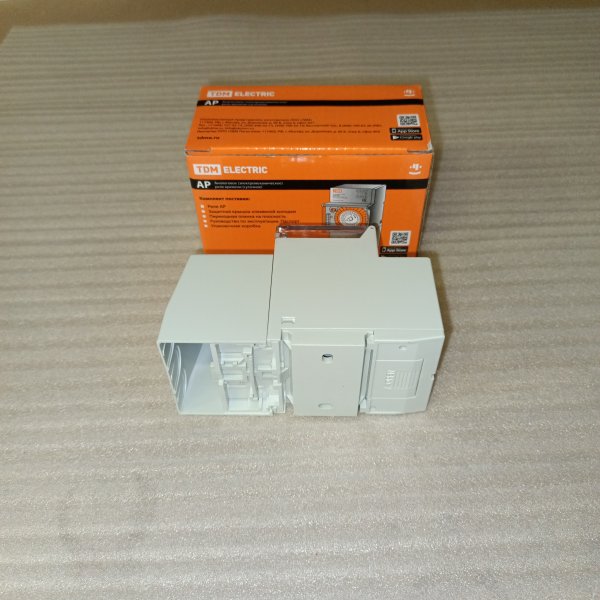

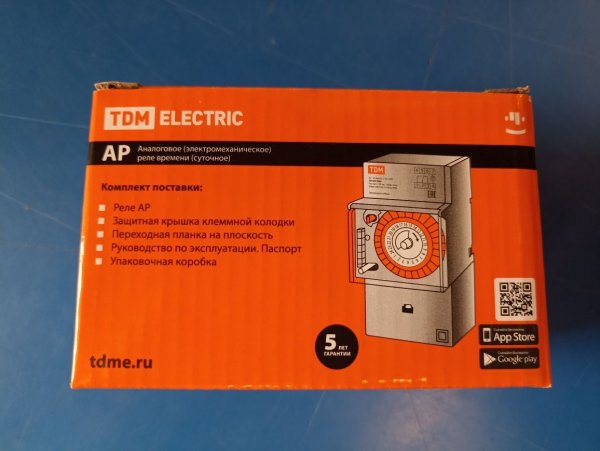

• В реле АР имеется возможность установки реле как на DIN-рейку, так и на монтажную плоскость. В реле АР для этого используется дополнительная планка (входит в комплектацию).
• Реле имеют возможность смены встроенного аккумулятора.

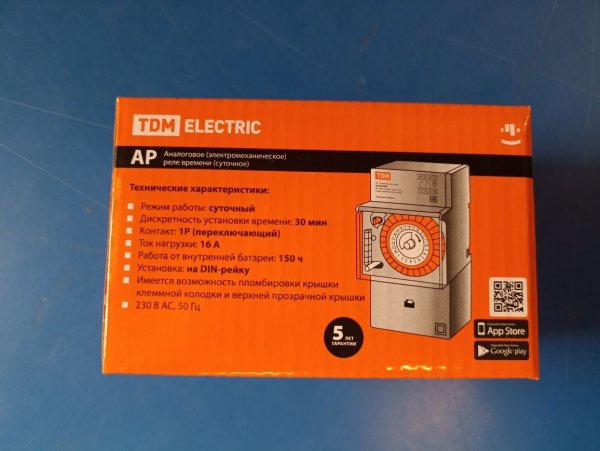

Характеристики:
• Номинальный ток нагрузки In: 16 А
• Номинальное напряжение: 230 В
• Номинальная частота: 50 Гц
• Потребляемая мощность: не более 1 Вт
• Шаг установки выдержки времени: 30 мин
• Погрешность срабатывания реле по времени: ± 3 мин
• Число циклов ВКЛ/ВЫКЛ в сутки: 24
• Погрешность отчета временных интервалов: 5 с/сутки
• Время работы от источника резервного питания при отключении сети: 150 час
• Тип аккумулятора: Ni-MH 2,4В 80мАч
• Электрическая износостойкость: не менее 100 000 циклов
• Механическая износостойкость: не менее 10 000 000 циклов
• Диапазон рабочих температур: 20…+55 °С
• Способ установки: На DIN-рейку или монтажную плоскость (переходная планка с крепежными отверстиями в комплекте)
• Гарантийный срок годности устройства: 5 лет

Назначение:
Для отчета интервалов времени, автоматического включения/отключения электротехнического оборудования через заданный промежуток времени по суточному циклу.
Применение:
В промышленных и бытовых электроустановках для автоматизации технологических процессов.
Преимущества:
Реле снабжены резервным подзаряжаемым источником питания, обеспечивающим их работу от 72 до 300 часов (в зависимости от исполнения) при отключении питания сети. В реле АР имеется возможность пломбировки крышки клеммной колодки и защитной верхней крышки. В реле АР и АР-П имеется возможность установки реле как на DIN-рейку, так и на монтажную плоскость. В реле АР для этого используется дополнительная планка (входит в комплектацию). Реле АР-1М имеет ширину 1 модуль, что позволяет экономить место в щитке. Реле имеют возможность смены встроенного аккумулятора. Реле АР-П дает возможность установки времени с точностью ±20 секунд, что выше в несколько раз, чем в других устройствах серии АР.
Материалы:
Корпус из негорючего самозатухающего пластика.
