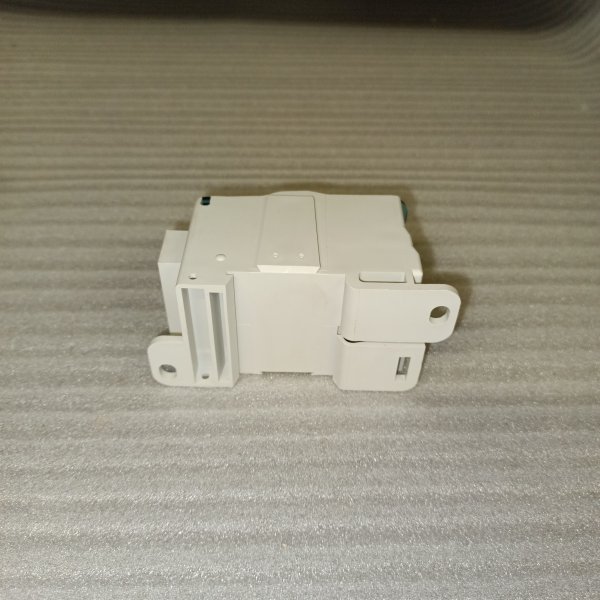

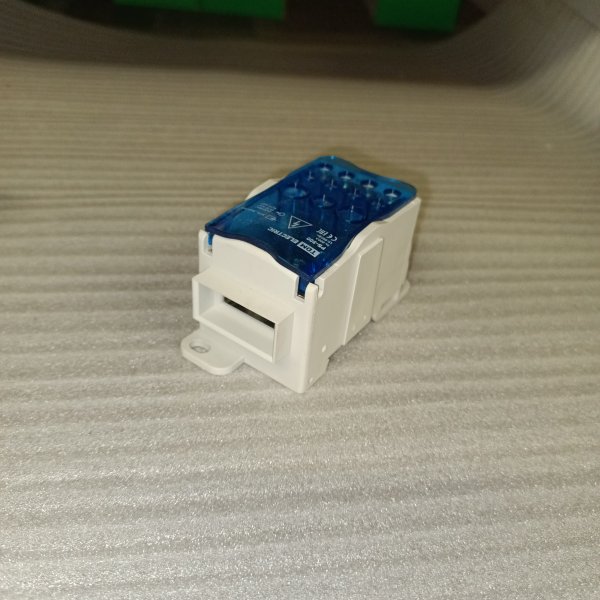

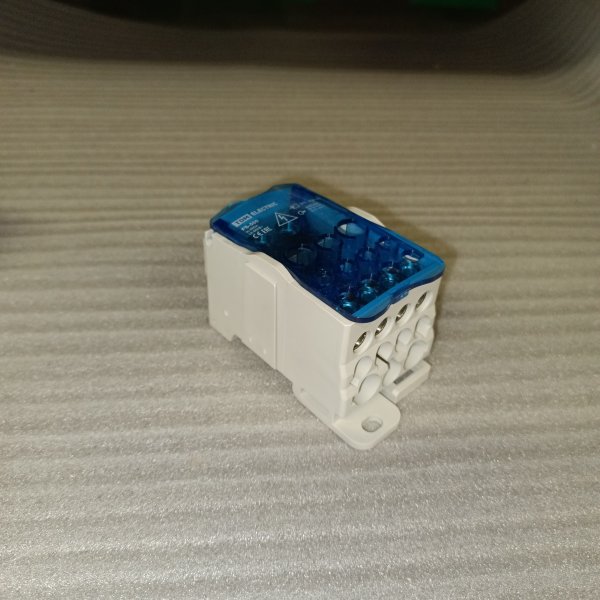

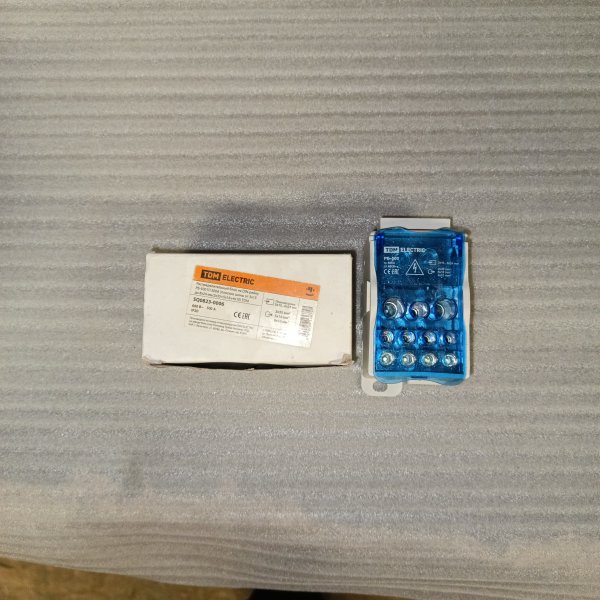

Однополюсный распределительный блок ТДМ РБ-500, номинальный ток 500 Ампер
Однополюсный распределительный блок ТДМ РБ-500, номинальный ток 500 Ампер SQ0823-0006
- Назначение:
- Для создания упорядоченных систем распределения в электрощитах.
- Для структурированного подключения отводных линий.
- Материалы:
- Корпус выполнен из не поддерживающего горение полиамида РА-66.
- Контактная группа блока выполнена из луженой меди.
- Преимущества:
- Большое количество точек подключения с возможностью использования как проводников с наконечниками, так и без них с возможностью визуальной проверки присоединения кабеля.
- Создание упорядоченной распределительной структуры в шкафах и сборках.
- Лицевая панель обеспечивает блоку степень защиты IP20 и предотвращает случайные прикосновения к токоведущей части блока.
- Помимо крепления на DIN-рейку предусмотрена возможность крепления блока на поверхность (монтажные платы и т.д.).
- Характеристики:
- Количество полюсов: 1
- Номинальный ток: 500 А
- Сечение вводных контактов: плоская шина: высота 15-24 мм, ширина 3-8 мм
- Сечение выводных контактов: 2x35+5x16+4x10 мм2
- Габаритные размеры: 96x47x50 мм
Описание от производителя:
Назначение:
Для создания упорядоченных систем распределения в электрощитах. Для структурированного подключения отводных линий.
Применение:
На объектах энергоснабжения. В электрощитах. В промышленных установках.
Преимущества:
Большое количество точек подключения с возможностью использования как проводников с наконечниками, так и без них, с возможностью визуальной проверки присоединения кабеля. Наличие соединительных вырезов на боковых стенках блоков позволяет объединять их в многополюсные конструкции. Создание упорядоченной распределительной структуры в шкафах и сборках. Лицевая панель обеспечивает блоку степень защиты IP20 и предотвращает случайные прикосновения к токоведущей части блока. Помимо крепления на DIN-рейку предусмотрена возможность крепления блока на поверхность (монтажные платы и т. д.).
Материалы:
Контактная группа блока выполнена из луженой латуни. Корпус блоков выполнен из не поддерживающего горение полиамида PA6.6.
Упаковка:
РБ-80 1П 80А (1х16/4х6+2x16) по 6 шт. РБ-125 1П 125А (1х35+1x16/6x16) по 6 шт. РБ-160 1П 160А (1х70+1x16/6x16) по 6 шт.) РБ-250 1П 250А (1х120/2x35+5x16+4x10) по 6 шт. РБ-400 1П 400А (1х185/2x35+5x16+4x10) по 6 шт. РБ-500 1П 500А (плоские шины от 3х15 до 8х24/2x35+5x16+4x10) по 6 шт.
| Бренд | TDM Electric |
| Количество полюсов | 1 |
| Количество подключений на полюс | 12 |
| Номинальный ток | 500 А |
| Модульная ширина | 3 |
| Крепление | Монтажная пластина |
| Крепление | DIN-рейка |
Распределительный клеммный блок EC000276
Распределительный блок на DIN-рейку РБ-500 1П 500А (плоские шины от 3х15 до 8х24 мм/2x35+5x16+4x10) TDM Electric
Тип установки: модульный, на дин-рейку, на DIN-рейку
Если в щите нужно аккуратно собрать силовой ввод и раздать его на несколько линий без россыпи перемычек и «соплей», распределительный блок сильно упрощает жизнь. TDM РБ-500 на DIN-рейку — как раз про порядок в силовой части и нормальную, обслуживаемую разводку.
По месту он чаще всего встаёт в вводно-распределительных щитах, этажных и распределительных шкафах, на объектах с приличными токами и несколькими отходящими линиями: от частного дома с мощным вводом до небольших производственных и коммерческих щитов. Удобен там, где нужно развести питание на группы автоматов, УЗО/дифов или на отдельные силовые потребители, сохранив доступ для протяжки и проверки.
Ключевые характеристики по делу:
- Монтаж на DIN-рейку — ставится в щит без самодельных креплений.
- 1 полюс (1П) — один распределяемый проводник.
- Номинальный ток: 500 А.
- Подключение через плоские шины: 3х15 до 8х24 мм.
- Варианты отходящих подключений: 2x35 + 5x16 + 4x10 (по сечениям, мм2).
- Артикул производителя: SQ0823-0006.
Практика и удобство в работе: формат на DIN-рейку помогает держать силовую часть в одном месте и не разносить соединения по корпусу. Комбинация выходов под разные сечения позволяет без переходников и «скруток» нормально посадить как более толстые отходящие, так и линии поменьше — в реальных щитах это встречается постоянно. Плоские шины дают понятную геометрию подключения: видно, куда приходит ввод, куда уходит, проще контролировать затяжку и порядок в шкафу.
Что делает и как это работает: блок принимает один силовой ввод и раздаёт его на несколько независимых отводов. По сути, это организованная точка распределения: ток проходит через шину/контактную часть, а отходящие линии подключаются каждая в своё место. Это снижает количество промежуточных соединений и уменьшает шанс получить нагрев из-за «случайной» перемычки или плохо продуманной развязки в щите.
Почему берут: когда нужно развести питание грамотно и обслуживаемо — чтобы было куда подлезть отвёрткой, чтобы линии не висели на одном болте и чтобы при добавлении новой группы не приходилось переделывать половину щита. Плюс удобно, что предусмотрены подключения под разные сечения — щит получается ближе к «промышленной» культуре монтажа даже в обычной сборке.
Рекомендации по применению: подбирайте блок по реальным токам и сечениям проводников, а не «впритык». После первичной сборки обязательно протяните соединения с нужным усилием и сделайте повторную протяжку после первых циклов нагрузки — это стандартная практика для силовых соединений. Закладывайте место в щите так, чтобы оставался доступ для обслуживания и контроля нагрева/затяжки.
