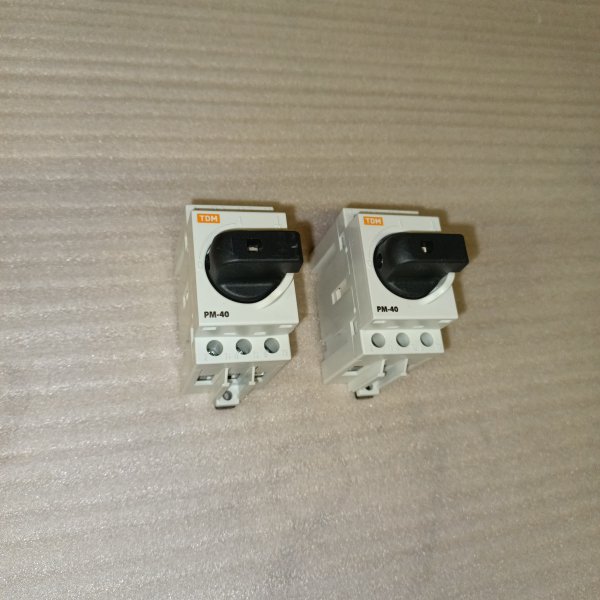

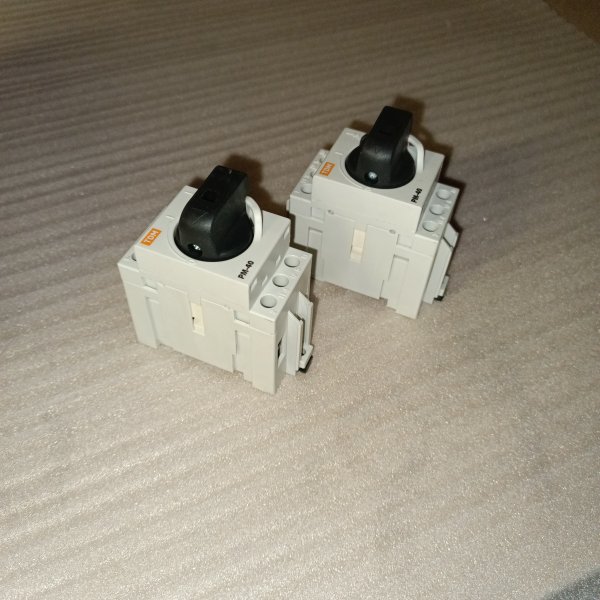

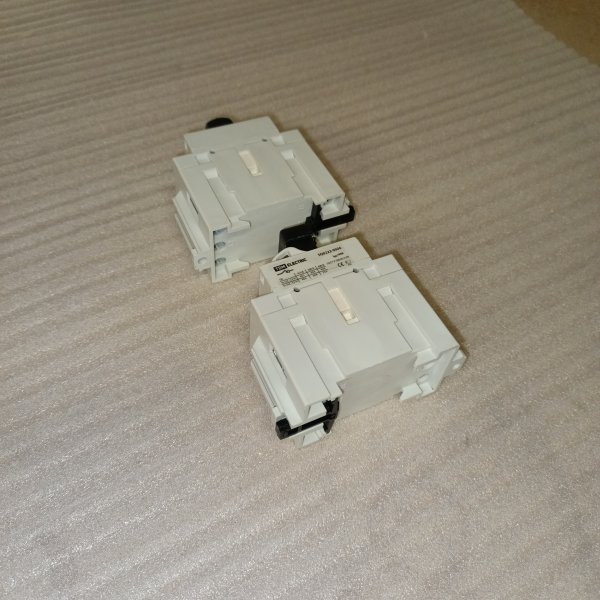

Трехполюсный модульный рубильник РМ-40 ТДМ, номинальный ток 40 ампер
Описание
Трехполюсный модульный рубильник РМ-40 ТДМ, номинальный ток 40 ампер SQ0222-0004
Модульные рубильники часто используются в распределительных щитах и электрических панелях для отключения определенных цепей или оборудования при необходимости. Они обычно имеют рукоятку или ручку для переключения между положениями включено и выключено. Положение включено обеспечивает пропускание тока через рубильник, а положение выключено прерывает цепь и изолирует ее от источника питания.
- Назначение:
- Проведение тока в нормальном режиме.
- Частое оперативное включение и выключение электрической цепи.
- Применение:
- Вводно-распределительные устройства жилых и общественных зданий.
- Пункты управления отдельными нагрузками: двигателями, насосами, станками и т.д.
- Материалы:
- Контактная группа выполнена из электротехнической меди с гальваническим покрытием, что предотвращает ее окисление в процессе эксплуатации.
- Корпус выполнен из негорючего полиамида, армированного стекловолокном (PA6.6).
- Преимущества:
- Повышенная коммутационная способность АС-23 А позволяет использовать рубильники для нагрузок смешанного типа и электродвигателей.
- Механизм быстрого включения и отключения.
- Двойной разрыв каждой фазы.
- Номинальное выдерживаемое импульсное напряжение 8 кВ. Возможность установки на DIN-рейку или монтажную плату.
- Механическая прочность изделия – до 20 000 циклов включения/выключения.
- Возможность установки навес-ного замка в позиции ОТКЛ.
| Количество полюсов | 3 |
| Номинальное напряжение частотой 50 Гц, В | 230/400 |
| Номинальный ток, А | 40 |
| Номинальный кратковременно выдерживаемый ток Icw (1 сек) (Arms) | 1260 |
| Номинальное импульсное выдерживаемое напряжение, кВ | 8 |
| Категории применения | AC-22 A, AC-23 A |
| Условия эксплуатации | УХЛ4 |
| Степень защиты выключателя | IP20 |
| Механическая износостойкость, циклов В/О, не менее | 20 000 |
| Диапазон рабочих температур, °С | от –40 до +50 |
| Максимальное сечение подключаемых проводников, мм2 | 1,5–16 |
Описание от производителя:
Назначение:
Проведение тока в нормальном режиме. Частое оперативное включение и выключение электрической цепи.
Применение:
Вводно-распределительные устройства для жилых и общественных зданий. Пункты управления отдельными нагрузками: двигателями, насосами, станками и т. д.
Преимущества:
Повышенная коммутационная способность АС-23 А позволяет использовать рубильник для нагрузок смешанного типа и электродвигателей. Двойной разрыв каждой фазы. Механизм быстрого включения и отключения. Номинальное выдерживаемое импульсное напряжение 8 кВ.
Материалы:
Корпус рубильника выполнен из негорючего полиамида, армированного стекловолокном (PA6.6). Контактная группа рубильника выполнена из электротехнической меди с гальваническим покрытием, что предотвращает ее окисление в процессе эксплуатации.
Упаковка:
РМ-16 по 6 шт. РМ-20 по 6 шт. РМ-25 по 6 шт. РМ-40 по 6 шт. РМ-63 по 6 шт. РМ-80 по 4 шт. РМ-100 по 4 шт. РМ-125 по 4 шт.
Характеристики
| Бренд | TDM Electric |
| Номинальный ток | 40 A |
| Количество полюсов | 3 |
| Количество модулей | 2 |
Классификация ETIM
ETIMОбзор от AI
Рубильник модульный TDM РМ-40 3П 40A трехфазный (выключатель нагрузки) — модульный выключатель нагрузки для ручного включения и отключения электрических цепей в трехфазных распределительных щитах. Предназначен для коммутации под нагрузкой и для безопасного разъединения участка сети при обслуживании, диагностике и профилактических работах.
Модель выполнена в модульном формате для установки на DIN-рейку, что упрощает монтаж в стандартных щитах. Рубильник обеспечивает одновременное отключение трех полюсов, что особенно важно для трехфазных линий и оборудования.
Где используется
- Ввод и секционирование линий в распределительных щитах жилых, коммерческих и производственных объектов.
- Отключение трехфазных групп потребителей: станков, компрессоров, насосов, вентиляции, подъемного оборудования.
- Как ручной выключатель нагрузки перед группой автоматических выключателей или после вводного автомата (в зависимости от схемы).
- Для обесточивания участка сети при обслуживании: замена модулей, проверка соединений, работы в щите.
Особенности и преимущества
- Трехполюсное отключение — одновременное размыкание всех фаз для корректной коммутации трехфазной цепи.
- Модульное исполнение — аккуратная установка в щите на DIN-рейку, удобство компоновки.
- Коммутация под нагрузкой — подходит для регулярного ручного включения/отключения цепей в рамках допустимых режимов.
- Простая эксплуатация — понятное ручное управление и визуально контролируемое положение включено/отключено.
- Использование как разъединителя — помогает обеспечить безопасное отключение линии для сервисных работ.
Характеристики
- Номинальный ток: 40 A
- Количество полюсов: 3P (трехполюсный)
- Сеть: трехфазная
- Тип коммутационного аппарата: выключатель нагрузки (рубильник модульный)
- Назначение: ручная коммутация и разъединение цепей в распределительных устройствах
- Монтаж: модульный, установка в щит (DIN-формат)
Рекомендации по выбору
- Подбирайте номинальный ток рубильника с учетом расчетной нагрузки линии и допустимых токов проводников.
- Для трехфазной нагрузки используйте 3P, чтобы отключались все фазы одновременно.
- Если требуется защита от перегрузки и короткого замыкания, дополняйте рубильник автоматическим выключателем или предохранителями согласно схеме.
Примечание
- Рубильник (выключатель нагрузки) предназначен для коммутации и разъединения цепи, но не заменяет аппараты защиты от КЗ и перегрузки.
- Монтаж и подключение рекомендуется выполнять квалифицированным специалистом с соблюдением требований ПУЭ и правил электробезопасности.
