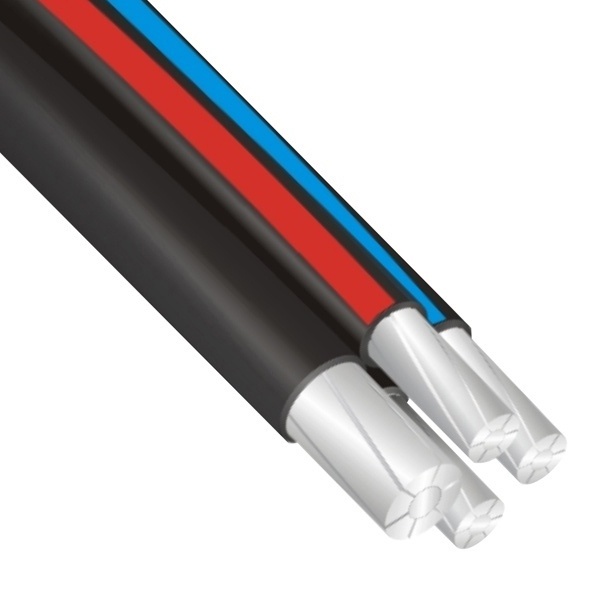

Электрический силовой провод СИП 2 четырехжильный (3 алюминиевые жилы 25 мм2 и несущая нулевая 35 мм2) трехфазный уличный на столб или к дому
Описание
Электрический силовой провод СИП 2 четырехжильный (3 алюминиевые жилы 25 мм2 и несущая нулевая 35 мм2) трехфазный уличный на столб или к дому СИП-2 3x25+1x35
Провод самонесущий изолированный (СИП) предназначен для передачи электроэнергии в воздушных линиях электропередачи и ответвлений к вводам в жилые дома и хозяйственные постройки, расчитан на переменное напряжение 0,66/1 кВ номинальной частотой 50Гц.
Провода СИП долговечны, способны к бесперебойной работе даже в агрессивных климатических и химических условиях, предполагают возможность монтажа без отключения линии, высокой прочности к механическим повреждениям, что является их существенными техническими преимуществами. Областью применения проводов СИП являются ответвления к вводам зданий и построек жилого и хозяйственного значения, а также магистральных воздушных линий электропередач.
В случае прокладки в пожароопасных зонах проводов СИП на изоляцию наносят специальное огнезащитное покрытие, позволяющие создать дополнительные меры противопожарной защиты.
Общие технические характеристики СИП.Изоляция – светостабилизированный сшитый полиэтилен.
Устойчивы к температурам от -50°С до +50°С.
Стойкость к воздействию солнечной радиации.
Прокладка проводов должна проводиться при температуре не ниже -20°С.
Радиус изгиба при прокладке – не меньше 7,5 диаметров провода.
Рабочая температура жил +90°С.
В аварийном режиме или перегрузке предельно допустимая температура +130°С.
Срок службы до 40 лет.
Гарантийный срок 3 года.
Обзор от AI
Провод самонесущий изолированный СИП-2 3x25+1x35 алюминиевый — силовой провод для воздушных линий электропередачи низкого напряжения с несущей функцией за счет скрутки жил. Применяется для надежной передачи электроэнергии и выполнения ответвлений к зданиям при прокладке по опорам и фасадам с соблюдением требований проекта и действующих норм.
Артикул производителя: СИП-2 3x25+1x35
Бренд: Кабельный завод
Где используется
- Воздушные линии электропередачи 0,4 кВ (распределительные сети в частном секторе и на промышленных объектах).
- Подвод электроэнергии к частным домам, коттеджам, дачам, хозяйственным постройкам.
- Ответвления от магистрали к вводам в здания, к шкафам учета, к распределительным устройствам.
- Прокладка по опорам (железобетонным и деревянным) с применением анкерной и поддерживающей арматуры для СИП.
- Участки, где важны устойчивость к атмосферным воздействиям и пониженный риск коротких замыканий при касании ветвями или при схлестывании.

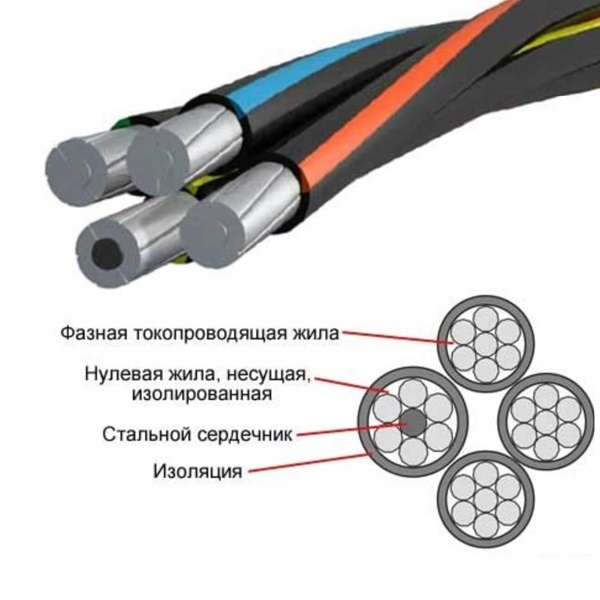

Конструкция и расшифровка
- СИП-2 — самонесущий изолированный провод с изоляцией из светостабилизированного полиэтилена, рассчитанный на эксплуатацию под воздействием солнечного излучения и погодных факторов.
- 3x25 — три фазные алюминиевые жилы сечением 25 мм2.
- 1x35 — нулевая несущая (нейтральная) алюминиевая жила сечением 35 мм2, обеспечивающая механическую прочность пролета и электрическую функцию нулевого проводника.
- Жилы скручены в общий жгут, что позволяет проводу быть самонесущим и снижает требования к отдельному тросу.
Основные характеристики
- Тип: провод самонесущий изолированный
- Марка: СИП-2
- Материал жил: алюминий
- Количество жил: 4 (3 фазные + 1 нулевая несущая)
- Сечение фазных жил: 25 мм2
- Сечение нулевой несущей жилы: 35 мм2
- Исполнение: изолированные жилы в скрутке (самонесущее исполнение)
- Назначение: передача и распределение электроэнергии в сетях низкого напряжения при воздушной прокладке
- Бренд: Кабельный завод
- Артикул производителя: СИП-2 3x25+1x35
Преимущества и особенности
- Повышенная безопасность по сравнению с неизолированными проводами: изоляция снижает вероятность коротких замыканий при касаниях и схлестываниях.
- Устойчивость к погодным условиям: рассчитан на эксплуатацию под открытым небом, включая воздействие осадков и ультрафиолета.
- Самонесущая конструкция: нулевая жила увеличенного сечения 35 мм2 воспринимает механическую нагрузку пролета.
- Удобство монтажа: применяется со специализированной арматурой СИП (анкерные/поддерживающие зажимы, прокалывающие ответвительные зажимы), что ускоряет подключение ответвлений.
- Экономичность эксплуатации: снижение аварийности на воздушных линиях и более стабильная работа ввода к потребителю.
- Широкая применимость: подходит как для новых линий, так и для реконструкции существующих ВЛ.
Рекомендации по монтажу
- Подбор сечения и длины пролета выполняйте по проекту с учетом расчетной нагрузки, падения напряжения и условий прокладки.
- Для крепления используйте только арматуру, предназначенную для СИП (анкерные и поддерживающие зажимы соответствующего диапазона).
- Ответвления к вводу выполняйте прокалывающими зажимами, совместимыми с сечениями 25 мм2 и 35 мм2.
- Не допускайте повреждения изоляции при протяжке и натяжении; соблюдайте допустимые усилия натяжения по требованиям производителя арматуры и проектной документации.
- Подключение выполняйте квалифицированным персоналом при снятом напряжении и с соблюдением правил электробезопасности.
Комплектация
- Провод СИП-2 3x25+1x35 — поставка бухтами или на барабане (в зависимости от партии и длины).
- Арматура для монтажа (зажимы, кронштейны, наконечники) — приобретается отдельно.
Важно при выборе
- СИП предназначен для воздушной прокладки; способ ввода в здание и переход на внутреннюю проводку выбирайте согласно нормам и проекту.
- Уточняйте требуемую длину, способ поставки (бухта/барабан) и совместимость с имеющейся арматурой.
