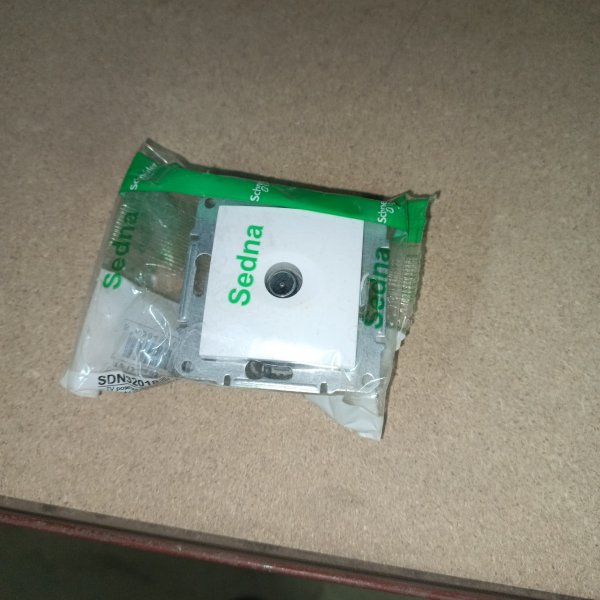

Механизм телекоммуникационной проходной розетки TV Sedna скрытой установки с накладкой белого цвета.
Механизм телекоммуникационной проходной розетки TV Sedna скрытой установки с накладкой белого цвета. SDN3201821
ТВ-розетки Schneider Electric используют для оборудования современных сетей распределения телевизионного сигнала. Они обеспечивают качественную передачу звука и изображения без помех. Внешний вид изделий позволяет интегрировать их в любой интерьер.
- Характеристики:
- TV гнездо: Проходная розетка
- Цвет: Белый
- Тип подключения: 1 вилка МЭК 9,52 мм
- Количество выходов: 1
- Затухание: 4 дБ для TV сигнал для 5…862 МГц частота
- Соединения – клеммы: Винтовые зажимы
- Материал: Термопластик АБС, устойчивый к УФ излучения
- Установка: Утопленный
- Режим фиксации: Монтажные лапки, Винты
- Высота: 70 мм
- Ширина: 64 мм
- Глубина: 40 мм
- Степень защиты: IP20
Описание от производителя:
TV Коннектор проходной, бел.. тип устройства или его аксессуаров: ТВ розетка - ТВ розетка: проходная розетка. Преимущества: Sedna, профессиональная серия ЭУИ, которую по праву оценили электрики. Она имеет ряд преимуществ в удобстве и трудоемкости монтажа:.. применения: Гражданское и жилищное строительство..
Накладка/вставка/механизм для коммуникационных устройств EC000018
Розетка телевизионная проходная TV 1-м СП Sedna 4дБ механизм бел. SchE SDN3201821
SEDNA TV РОЗЕТКА проходная, 4dB, БЕЛЫЙ
Проходная TV-розетка Sedna на 4 dB — это тот случай, когда нужно аккуратно «протянуть» телевизионный сигнал дальше по линии, не городя лишних соединителей и тройников. Белый корпус серии Sedna хорошо встает в обычные рамки этой линейки и выглядит спокойно, без лишних деталей.
Где применяется
Такие розетки ставят в схемах, где телевизионный кабель идет последовательно через несколько точек: квартира с несколькими комнатами, офис, небольшие гостиничные номера. Сигнал заходит в розетку, проходит дальше на следующую, а у вас остается нормальный выход под телевизор. Это удобнее и надежнее, чем «разветвлять» кабель где-то в коробке или за тумбой.
Ключевые характеристики
- тип: TV розетка проходная;
- затухание: 4 dB;
- серия: Sedna;
- цвет: белый;
- артикул: SDN3201821;
- бренд: Schneider Electric.
Практические особенности
Проходная розетка помогает держать схему аккуратной: меньше «колхоза» с ответвителями, меньше мест, где со временем может пропасть контакт. Затухание 4 dB — важный ориентир для расчета линии: когда точек несколько, вы заранее понимаете, что каждая розетка немного «съедает» уровень, и проще правильно подобрать усиление/разводку. В быту это обычно означает меньше сюрпризов с качеством картинки при длинной трассе и нескольких розетках подряд.
Что делает и как работает
Внутри это не разветвитель, а проходной узел: входящий коаксиальный кабель подключается, сигнал проходит дальше на следующий участок, а часть сигнала снимается на абонентский выход. За счет этого линия остается «цепочкой», а не превращается в набор случайных ответвлений, которые сложнее отладить.
Почему берут
Берут, когда нужна последовательная TV-разводка «как положено»: одна магистраль — несколько точек. Еще ценят за совместимость с серией Sedna: если уже стоят выключатели/розетки этой линейки, все выглядит единым комплектом, без разных оттенков белого и разной геометрии.
Рекомендации по применению
Планируйте линию заранее: проходные розетки ставят в середине цепочки, а на конце обычно нужна оконечная (терминирующая) точка — так проще держать уровень сигнала и избежать отражений. Используйте нормальный коаксиальный кабель и аккуратные соединения без «скруток»; на ТВ-сигнале мелочи вроде плохо обжатого экрана проявляются быстрее всего. Если точек много или кабель длинный, имеет смысл прикинуть суммарное затухание по трассе и по розеткам.
