Кабель видеонаблюдения Cavel SAT 50M DF2N медный 75 Ом 2x24AWG+2х0,8 мм черный [бухта 100м]

Кабель видеонаблюдения Cavel SAT 50M DF2N медный 75 Ом 2x24AWG+2х0,8 мм черный [бухта 100м] SAT 50M DF2N

Артикул:

SAT 50M DF2N

Обзор от AI

Производитель: Cavel (Кавел)

Цена: 217,68 р. за 1 метр
* цена указана с учетом НДС.

В наличии:

* на Центральном складе.

Самовывоз из ПВЗ:
м. Новохохловская	Сегодня до 18:00
Доставка по Москве и области:	28 мая

Купить:

- +

метр

Начислим 2 бонуса За каждую единицу этого товара при покупке.
Каждому авторизованному пользователю.
1 бонус = 1 рубль при следующем заказе.

Мультикабель для видеонаблюдения

Самовывоз в Москве:

ул. Новохохловская, д.91, стр.10
пн-пт с 9:00 до 18:00
подробнее ...

Доставка по Москве и МО:

- в пределах МКАД + 10 км. - 300 руб.
при заказе от 10 000 руб. - бесплатно

- далее + 40 руб./1 км.
пн-пт с 10:00 до 18:00
подробнее ...

Отправка заказов
в регионы России - подробнее ...

Обмен и возврат товара
Возможен в течение 220 дней
с 10:00 до 17:00
в рабочие дни РФ

Описание
Характеристики
Фото
Добавить фото
Документация
Вопрос-ответ
Отзывы
Где купить

Кабель видеонаблюдения SAT 50M DF2N 75 Ом Cavel SAT 50M DF2N

Проводник - 1,00 мм, медь
Оплетка, экран - оплетка 37%, медь
Внешняя оболочка - PVC 9,8x11,5 мм
Затухание - 18,8 дБ/100м
Коэфициент экранирования - >75 дБ
Категория - CCTV
Особенности - Для видеонаблюдения + пара для данных + пара для питания

Констукция:
- Центральный проводник:
  - материал - Cu
  - диаметр - 1.00 мм
- Диэлектрик:
  - материал - PEG
  - диаметр - 4.80 мм
- Экран:
  - Ламинированная фольга - AP
  - Оплетка - CuSn
    - плотность заполнения: 37%
    - диаметр - 5.27 мм
- Внутреняя оболочка:
  - материал - PVC
  - диаметр - 6.60 мм
  - Демпфирующая пленка - Pet
- Внешняя оболочка:
  - материал - PVC
  - диаметр - 9.8x11.5 мм
Физические параметры:
- Вес меди - 24.0 кг/км
- Вес кабеля - 92.0 кг/км
- Минимальный радиус изгиба при однократных - 35 мм
- Минимальный радиус изгиба при многократных - 70 мм
- Усилия на разрыв для кабеля - 150 Н
Электрические параметры:
- Волновое сопротивление - 1-100 МГц - 75 ±3 Ом
- Емкость - 54 ±2 пФ/м
- Скорость распространения - 82 %
- Затухание:
  - 5 МГц - 2.0 дБ/100м
  - 10 МГц - 2.8 дБ/100м
  - 30 МГц - 3.8 дБ/100м
  - 50 МГц - 4.6 дБ/100м
  - 200 МГц - 8.6 дБ/100м
  - 300 МГц - 10.5 дБ/100м
  - 470 МГц - 13.6 дБ/100м
  - 862 МГц - 18.8 дБ/100м
  - 1000 МГц - 20.4 дБ/100м
  - 1750 МГц - 27.8 дБ/100м
  - 2150 МГц - 31.1 дБ/100м
  - 2400 МГц - 33.3 дБ/100м
  - 3000 МГц - 37.7 дБ/100м
- Коэффициент подавления возвратной:
  - 5 - 470 МГц - > 30 Дб
  - 470 - 1000 МГц - > 28 Дб
  - 1000 - 2000 МГц - > 26 Дб
  - 2000 - 3000 МГц - > 22 Дб
- Коэффициент экранирования:
  - Класс A+
  - 5 - 30 МГц - > 65 Дб
  - 30 - 1000 МГц - > 75 Дб
  - 1000 - 2000 МГц - > 80 Дб
  - 2000 - 3000 МГц - > 67 Дб
- Сопротивление внутреннего проводника - 22.5 Ом/км
- Сопротивление внешнего проводника - 33.0 Ом/км
- Петлевое сопротивление - 55.5 Ом/км
- Напряжение пробоя - 3.0 кВ
- Максимальный ток - 6.0 А
Области применения:
- CEI 46-1 (КАБЕЛЬНЫЕ СЕТИ)
- EN 50117 (СЕТИ CATV)
- CEI 12-15 (MATV СИСТЕМЫ)
Тип применяемого разъема:
- F113-55, F105C, FC99
Примечание:
- Параметры витой пары 2x24 AWG
  - центральный проводник - Cu
  - диаметр центрального проводника - 0.51мм
  - изоляция - PE
  - диаметр изоляции - 1.10 мм
- Параметры электрических проводников - 2 проводника
  - сечение - 2x0.8 мм²
  - максимальный ток - 4 A
  - максимальное напряжение - 50 В
  - сопротивление - 37 Ом/км
- Монтаж внутри помещений

Обзор от AI *:
* AI может допускать ошибки. Проверяйте важную информацию.

Если нужно собрать линию видеонаблюдения так, чтобы сигнал не «сыпался» на расстоянии и не приходилось потом ловить наводки, начинать стоит с нормального кабеля. Cavel SAT 50M DF2N — это коаксиал на 75 Ом с медным проводником, рассчитанный именно на передачу видеосигнала, плюс две пары дополнительных жил под питание или управление.

В работе такой кабель выручает, когда камера стоит не рядом с регистратором: на фасаде, по периметру участка, на складе или в коридорах. Его часто тянут от камеры до шкафа с оборудованием одним трассовым куском: коаксиал ведет видео, а дополнительные проводники позволяют рядом же подать питание на камеру или завести, например, управляющий сигнал — без второй отдельной линии. Черная оболочка обычно выбирается для прокладки снаружи или по темным трассам, чтобы кабель не бросался в глаза.

По характеристикам здесь все по делу:

коаксиальный кабель 75 Ом — стандарт для видеосигнала в системах наблюдения;
медный проводник — нормально держит затухание и стабильнее ведет себя на длинных линиях по сравнению с «смешанными» вариантами;
дополнительные жилы: 2x24 AWG + 2x0,8 мм — можно задействовать под питание и/или сервисные цепи (в зависимости от схемы);
цвет: черный;
поставка: бухта 100 м;
маркировка производителя: SAT 50M DF2N.

Практика монтажа у таких комбинированных кабелей простая: на объекте меньше соединений и меньше «зоопарка» проводов в лотке. Когда видео и питание идут одной трассой, проще выдержать аккуратную прокладку, проще подписывать линии и быстрее искать неисправность. Плюс в бухте 100 метров удобно планировать трассы: отмерили нужную длину, без лишних стыков по пути.

Как это работает и что «берегет» качество картинки. Коаксиальная часть с волновым сопротивлением 75 Ом рассчитана на корректную передачу видеосигнала: при нормальной обжимке/пайке разъемов и сохранении геометрии кабеля меньше отражений и потерь, а значит меньше шансов получить рябь, «снег» или просадки по уровню сигнала на дальних камерах. Дополнительные жилы не участвуют в передаче видео, зато позволяют не городить отдельный провод питания — главное, подобрать сечение под ток и длину линии.

Почему берут SAT 50M DF2N: это понятный рабочий вариант, когда нужен 75-омный медный коаксиал и одновременно хочется упростить трассу за счет отдельных жил. В итоге меньше скруток и коробок по пути, аккуратнее щит/кросс, и обслуживание системы получается спокойнее.

Рекомендации по применению. Разъемы ставьте аккуратно: не пережимайте кабель, не допускайте «перелома» у коннектора и следите, чтобы оплетка/экран не замыкали на центральную жилу. По питанию заранее прикиньте падение напряжения на длине — для удаленных камер иногда разумнее задействовать жилы большего сечения или организовать питание ближе к точке установки. При параллельной прокладке с силовыми линиями держите дистанцию и не тяните кабель в одном жгуте с 220 В без необходимости — так проще избежать наводок.

Технические характеристики

Бренд	Cavel
Область применения	видеонаблюдение
Маркировка кабеля	КВК-В, КВК-П, ККСВ, ККСП, мульти-кабель
Дополнительные свойства	экранированный
Количество жил	2
Сечение жилы,мм2	0,5
Тип жилы	Медь

Код EAN: 2009219019399
Код товара: SAT 50M DF2N

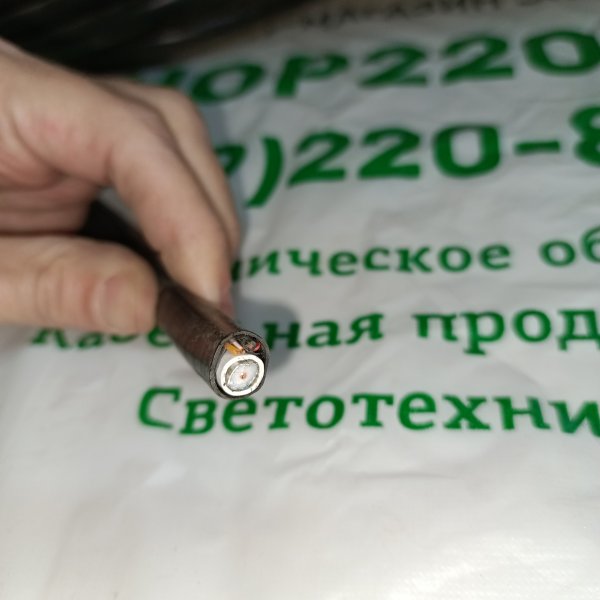

SAT 50M DF2N Кабель видеонаблюдения Cavel SAT 50M DF2N медный 75 Ом 2x24AWG+2х0,8 мм черный [бухта 100м] фото 1

SAT 50M DF2N Кабель видеонаблюдения Cavel SAT 50M DF2N медный 75 Ом 2x24AWG+2х0,8 мм черный [бухта 100м] фото 2
