Пускатели электромагнитные ПМ12 (63-1000A) Basic EKF

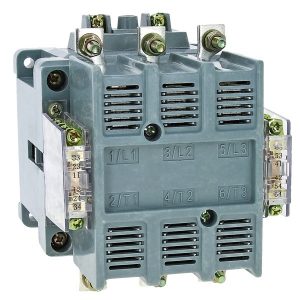

Магнитный контактор ПМ-12 ЕКФ со встроенными дополнительными контактами

Электромагнитный пускатель применяется в основном для пуска, остановки и реверсирования трехфазных асинхронных электродвигателей, а также он прекрасно работает в схемах дистанционного управления освещением, компрессорами, насосами, кондиционерами и подъемными механизмами. Таким образом, у магнитного пускателя обширная область применения: от объектов бытового назначения до мощных электроустановок промышленности.

Серия магнитных контакторов ПМ-12 от известной компании EKF Basic включает в себя широкий ассортимент устройств в 13 исполнениях, рассчитанных на различную номинальную величину токовой нагрузки в диапазоне от 63 до 1000 Ампер и рабочее напряжение сети 230, 400 или 660 Вольт частотой 50 и 60 Герц. Внешне они различаются габаритными параметрами: чем мощнее аппарат, тем он больше и тяжелее. Механическая износостойкость пускателей в исполнении 63-125 составляет 1 млн циклов, 160-500 – 6 млн циклов, 630-1000 – 3 млн циклов.

Электромагнитный контактор состоит из корпуса, неподвижных контактов, закрепленных на нем, и подвижных контактов, расположенных на подвижной части магнитной системы устройства. В обычном состоянии контакты всегда разомкнуты, но под воздействием магнитного поля, которое образуется после подачи напряжения на катушку управления, контакты замыкаются. Особенностью линейки пускателей ПМ-12 является наличие 3-х нормально открытых контактов и 6-и встроенных дополнительных комбинированного типа: 2 замыкающих (NC) и 4 размыкающих (NO).

Среди преимуществ можно выделить:

- улучшенную систему дугогашения;
- удобное подключение проводников;
- коммутация алюминиевым и медным проводом.

Монтаж аппарата производится только в закрытых помещениях, которые защищены от попадания влаги. Он устанавливается на открытые панели в вертикальном положении выводами включающей катушки вверх. Допустимая высота расположения над уровнем моря не должна превышать 2000 м, а температура окружающей среды выходить за пределы от -45 до +40 градусов.

Электромагнитный пускатель имеет 4 режима работы:

- кратковременный;
- продолжительный;
- прерывисто-продолжительный;
- повторно-кратковременный.

В комплект поставки с устройством входит технический паспорт.
