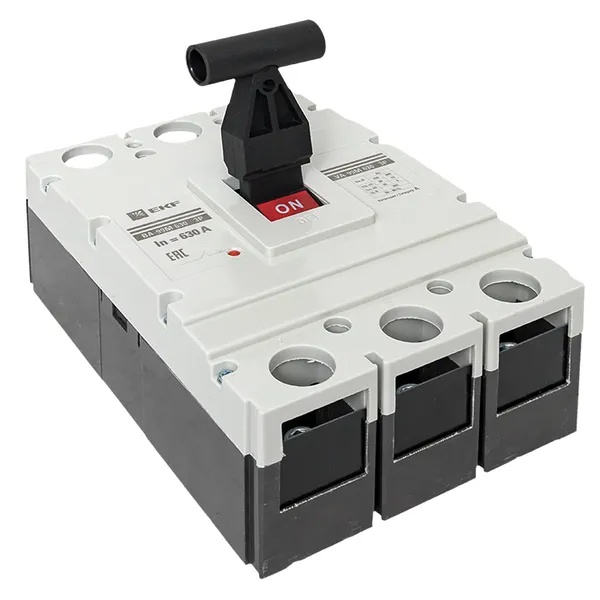

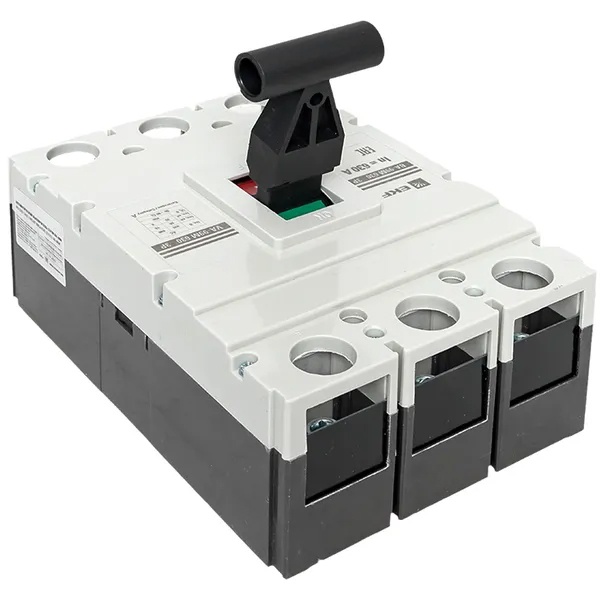

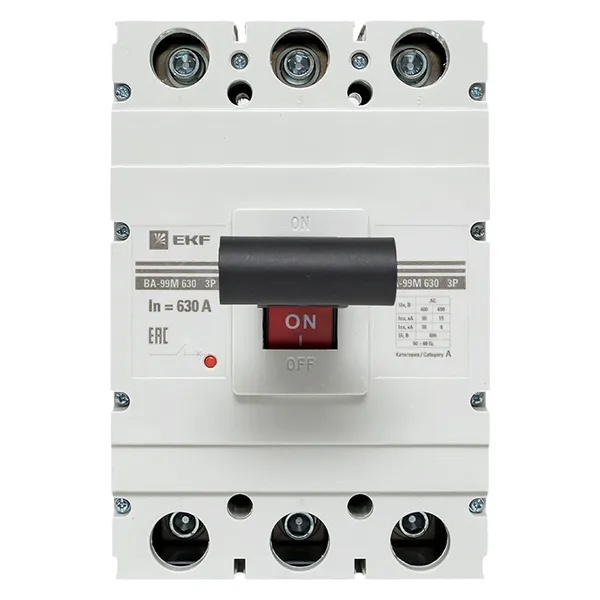

Силовой электрический автомат трехфазный трехполюсный ЕКФ ВА-99M 630 ампер 50kA в литом корпусе
Силовой электрический автомат трехфазный трехполюсный ЕКФ ВА-99M 630 ампер 50kA в литом корпусе mccb99-630-630m
Выключатель автоматический серии ВА-99М от компании ЕКФ - это надежное и функциональное устройство для защиты электроустановок от токов перегрузки и коротких замыканий. Он подходит для использования в жилом и гражданском строительстве, производственных площадках, электроподстанциях, распределительных пунктах и щитовом электрооборудовании с номинальным рабочим напряжением до 400 В переменного тока частотой 50 Гц и токами от 16 до 1600 А.

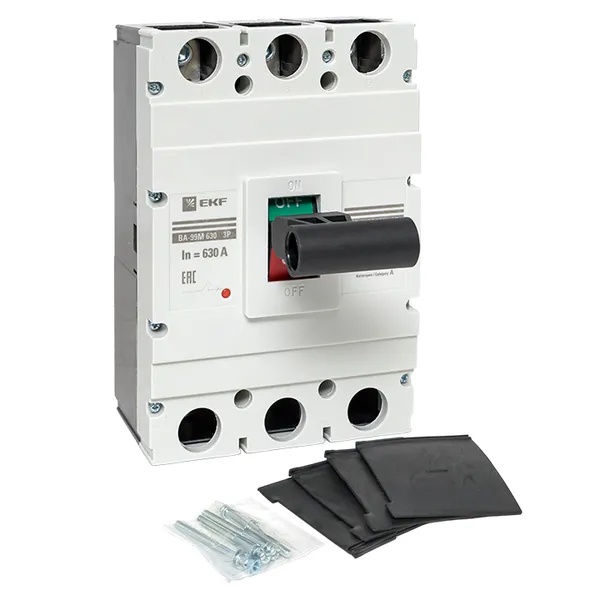

Выключатель выполнен в литом корпусе, что обеспечивает надежность и защиту от повреждений. Основание устройства выполнено из термостойкой АВС пластмассы, которая не поддерживает горение и является несущей конструкцией для присоединительных зажимов, неподвижных силовых контактов с системой дугогашения, механизма управления, системы подвижных контактов, электромагнитных и тепловых расцепителей. Тепловая защита выполнена в виде биметаллической пластины. Расцепители выставлены в заводских условиях и являются нерегулируемыми. На корпусе имеется кнопка "ТЕСТ" для проверки механизма отключения выключателя и слоты для установки дополнительных защитных перегородок между контактами подключения.
Автомат позволяет подводить напряжение от источника питания как со стороны неподвижных контактов, так и со стороны подвижных, что обеспечивает возможность подключения сверху и снизу выключателя. Выключатель автоматический ВА-99М - это надежное устройство, которое обеспечивает защиту электрооборудования и безопасность его эксплуатации.
- Технические характеристики:
- Номинальное напряжение: 400 Вольт
- Предельная отключающая способность: 50 кА
- Номинальный ток: 630 А
- Механическая износостойкость: 4000 циклов
- Электрическая износостойкость: 1000 циклов
- Номинальное напряжение изоляции: 800 Вольт
- Уставка электромагнитного расцепителя: 10хIn (C)
- Количество полюсов: 3
- Степень защиты: IP30
- Диапазон рабочих температур: от -25 до 40 градусов Цельсия
- Климатическое исполнение: УХЛ3.1
- Размер: 272*183*111 мм
| Бренд | EKF |
| Номинальный ток | 630 A |
| Количество полюсов | 3 |
| Отключающая способность Icu 400В | 50 кА |
| Расцепитель | Термомагнитный |
| Регулировка расцепителя | Нет |
Автомат в литом корпусе на 630 А — это уже не «квартирная» история, а про вводы и распределение, где токи серьезные и ошибки обходятся дорого. EKF ВА-99M 630/630А в исполнении 3P как раз из этой категории: ставят, когда нужна понятная защита линии и отключающая способность с запасом по аварии.
По месту применения он чаще всего встречается на вводе в щиты (ГРЩ/ВРУ), в силовых распределительных шкафах, на отходящих линиях к крупным потребителям и в узлах, где важно уверенно разрывать цепь при коротком замыкании. Три полюса — для трехфазных линий, когда нужно отключать все фазы одновременно, без «перекоса» по отключению.
Ключевые параметры, на которые тут обычно смотрят:
- бренд: EKF;
- серия: ВА-99M (автоматический выключатель в литом корпусе);
- номинальный ток: 630 А;
- полюсность: 3P;
- отключающая способность: 50 кА;
- артикул производителя: mccb99-630-630m.
Практически такие автоматы берут за то, что они нормально «держат» ввод и большие отходящие линии: корпусный формат удобен в сборке щита, а номинал 630 А — это уже уровень, где важна аккуратная коммутация и понятная логика обслуживания. Отдельный плюс для эксплуатационников — когда на объекте стоят одинаковые по серии аппараты, проще с заменой и поддержанием запаса на складе.
По работе все прозрачно: при перегрузке автомат отключает линию, не давая кабелю и оборудованию перегреваться, а при коротком замыкании разрывает цепь быстро, в пределах своей отключающей способности. 50 кА — это про ситуации с высокой возможной аварийной мощностью (например, близко к трансформатору или на мощных вводах), где слабый аппарат может просто не «переварить» КЗ.
Почему его берут на практике: понятный номинал для силовых вводов, трехполюсное отключение для трехфазных сетей и высокая отключающая способность 50 кА, которая добавляет спокойствия при расчетно больших токах короткого замыкания.
Рекомендации по применению: перед выбором сверьте расчетный длительный ток линии (по нагрузке и по кабелю) и ожидаемый ток КЗ в точке установки — именно он должен укладываться в 50 кА с запасом. Для номинала 630 А особенно критично качество затяжки клемм и соблюдение момента затяжки по паспорту: на больших токах любые «пол-оборота недотянули» быстро превращаются в нагрев и проблемы. После монтажа полезно сделать контроль протяжки и тепловизионную проверку на нагрузке.
