Универсальное цифровое измерительное устройство с ЖК дисплеем для щитового оборудования IDM21-5-3-3-LCD-G Мультиметры предназначены для применения в низковольтных комплектных устройствах (НКУ), используемых в распределительных электрических сетях жилых, коммерческих и промышленных объектов.
Приборы обеспечивают измерение основных электрических параметров в трехфазных цепях переменного тока частотой 50/60 Гц. В зависимости от модели выполняют контроль следующих величин:
фазное и линейное напряжение; сила тока по каждой фазе; активная, реактивная и полная мощность; коэффициент мощности ; частота сети; потребленная и выработанная электрическая энергия.
Мультиметры обеспечивают высокую точность измерений и стабильность показаний, что позволяет использовать их для оперативного контроля параметров сети, учета электроэнергии, а также для анализа качества электроснабжения.
Устройства адаптированы для монтажа на панель щита или на DIN-рейку, имеют цифровую индикацию и могут оснащаться интерфейсами передачи данных для интеграции в автоматизированные системы диспетчеризации и учета электроэнергии.
Применение данных приборов повышает надежность эксплуатации электроустановок и способствует своевременному выявлению перегрузок, перекосов фаз и других отклонений в работе электрической сети.
Характеристики: Индикация - Цифровой (-ая) Выбор диапазона измерения - Автоматический Максимальный диапазон измерения напряжения переменного тока - 9999 В Минимальная чувствительность для напряжения переменного тока - 100 мВ Напряжение питания - 230В Диапазон измерения частоты - 45...65Гц Категория измерения цепи - Категория III Запоминание измеренного значения - Нет Мультидисплей - Нет Ширина - 96 мм Высота - 96 мм Тип напряжения - Переменный (AC) Температура эксплуатации - от -10 до 55 °C Аналог дисплей с гистограммами - Да Интерфейс - Да Хранение данных - Нет Измерение температуры - Нет Максимальный диапазон измерения переменного тока - 9999 А Измерение частоты - Да Минимальная чувствительность для переменного тока - 1000 мкА Максимальные показание дисплея - 9999 Вес - 0.47 кг Тест на сопротивление или проверка диодов - Нет Длина - 83 мм Измерение относительного значения - Нет Модульное исполнение - Да Память пиковых значений - Нет Минимальный объем хранения - Нет Класс точности - 0.5 Измерение индукции - Нет Измерение мощности - Да Измерение проводимости - Нет Измерение циклов работы - Нет Степень защиты - IP64 Обзор от AI *: * AI может допускать ошибки. Проверяйте важную информацию.

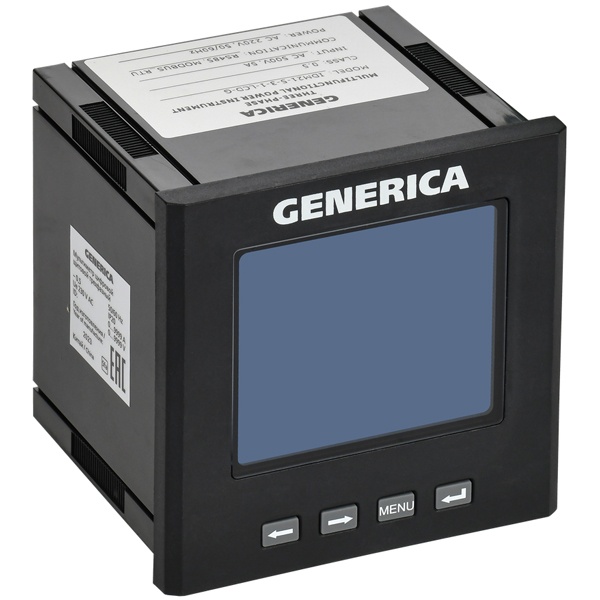

Щитовой цифровой мультиметр Generica IDM21-5-3-3-LCD-G — это тот случай, когда в шкафу управления не нужно гадать «что там по фазам». Один прибор на двери щита показывает ключевые электрические параметры по 3‑фазной сети и при этом спокойно отдает данные по RS‑485, чтобы диспетчеризация видела картину без походов в электрощитовую.
Чаще всего такой прибор ставят в вводно-распределительных устройствах, ГРЩ/ЩС, щитах учета и секционных шкафах, где важно держать под контролем нагрузку и качество питания: на производстве, в инженерных системах зданий, в коммерческих объектах, на узлах питания вентиляции/насосов/чиллеров. Удобен и в энергоучете на уровне цеха или арендатора, когда нужно не «снять показания раз в месяц», а понимать динамику потребления и перекосы по фазам в нормальном рабочем режиме.
По ключевым вещам здесь всё по делу:
форм-фактор для щита 96×96 мм — стандартное «окно» под приборную панель, без экзотики;
трехфазное измерение (3ф) — подходит для большинства вводов и распределения в 0,4 кВ;
индикация на LCD — показания читаются на двери шкафа, удобно для оперативного персонала;
интерфейс RS‑485 — можно подключить к АСУ/диспетчеризации через типовые решения на Modbus (если он используется в проекте);
щитовой монтаж — рассчитан на постоянную работу в составе электрощита, а не «померил и убрал в сумку».
Из практических моментов щитового монтажа: 96×96 мм хорошо ложится в дверцы и лицевые панели, где уже есть вырезы под приборы этого типоразмера — это экономит время на переделке. LCD-дисплей в реальной эксплуатации ценят за то, что он понятен любому дежурному: можно быстро увидеть, что происходит по фазам, не лезя с переносным прибором в действующие шины и клеммы. А RS‑485 снимает вечную проблему «показания только на месте»: данные можно собрать в журнал, вывести на SCADA или хотя бы на простой регистратор.
Что именно контролирует и как это помогает: прибор измеряет параметры трехфазной сети и показывает их на экране, а при подключении по RS‑485 передает значения наружу. В работе это выглядит так: по месту вы видите текущую картину (напряжения/токи/и другие электрические величины — в рамках поддерживаемых прибором функций), а при отклонениях проще поймать причину. Например, заметили перекос — уже есть повод проверить распределение однофазных нагрузок по линиям. Увидели рост тока на одной линии — можно заранее понять, что насос «подсел», фильтр забился или нагрузка стала работать не в своем режиме. Это не защита как автомат, но хороший «датчик состояния» щита, который помогает не доводить до аварии.
Почему такие приборы берут в щиты: они дают понятные показания на двери шкафа, позволяют собирать данные в систему учета/диспетчеризации и экономят время на диагностике. Когда в объекте несколько щитов, разница особенно заметна: вместо обходов с клещами вы видите цифры централизованно и быстрее принимаете решения — где перераспределить нагрузку, где проверить контакт, а где проблема вообще не в электрике.
Рекомендации по применению: заранее проверьте, что в проекте заложен вырез 96×96 мм и предусмотрено место для подключения цепей измерения и линии RS‑485. Для связи по RS‑485 держите нормальную топологию линии (без «звезд» там, где не нужно) и аккуратно разводите интерфейс отдельно от силовых кабелей — меньше шансов поймать наводки. Если прибор будет работать в составе диспетчеризации, сразу продумайте адресацию, скорость обмена и схему подключения на объекте, чтобы потом не искать «почему не видит» в уже закрытом и опломбированном щите.
Модель: Generica (ИЭК) IDM21-5-3-3-LCD-GАртикул: IDM21-5-3-3-LCD-G
