Универсальное цифровое измерительное устройство с LED дисплеем для щитового оборудования

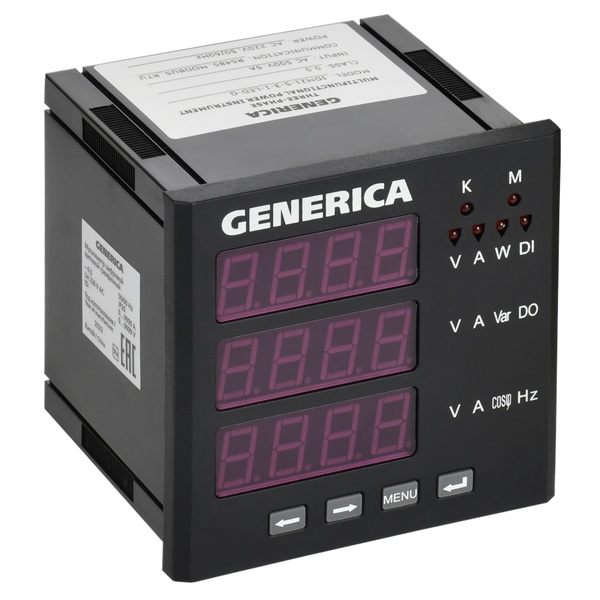

Универсальное цифровое измерительное устройство с LED дисплеем для щитового оборудования IDM21-5-3-3-LED-G
Мультиметры предназначены для применения в низковольтных комплектных устройствах (НКУ), используемых в распределительных электрических сетях жилых, коммерческих и промышленных объектов.
Приборы обеспечивают измерение основных электрических параметров в трехфазных цепях переменного тока частотой 50/60 Гц. В зависимости от модели выполняют контроль следующих величин:
Мультиметры обеспечивают высокую точность измерений и стабильность показаний, что позволяет использовать их для оперативного контроля параметров сети, учета электроэнергии, а также для анализа качества электроснабжения.
Устройства адаптированы для монтажа на панель щита или на DIN-рейку, имеют цифровую индикацию и могут оснащаться интерфейсами передачи данных для интеграции в автоматизированные системы диспетчеризации и учета электроэнергии.
Применение данных приборов повышает надежность эксплуатации электроустановок и способствует своевременному выявлению перегрузок, перекосов фаз и других отклонений в работе электрической сети.
- Характеристики:
- Индикация - Цифровой (-ая)
- Выбор диапазона измерения - Автоматический
- Максимальный диапазон измерения напряжения переменного тока - 9999 В
- Минимальная чувствительность для напряжения переменного тока - 100 мВ
- Напряжение питания - 230В
- Диапазон измерения частоты - 45...65Гц
- Категория измерения цепи - Категория III
- Запоминание измеренного значения - Нет
- Мультидисплей - Нет
- Ширина - 96 мм
- Высота - 96 мм
- Тип напряжения - Переменный (AC)
- Температура эксплуатации - от -10 до 55 °C
- Аналог дисплей с гистограммами - Да
- Интерфейс - Да
- Хранение данных - Нет
- Измерение температуры - Нет
- Максимальный диапазон измерения переменного тока - 9999 А
- Измерение частоты - Да
- Минимальная чувствительность для переменного тока - 1000 мкА
- Максимальные показание дисплея - 9999
- Вес - 0.47 кг
- Тест на сопротивление или проверка диодов - Нет
- Длина - 83 мм
- Измерение относительного значения - Нет
- Модульное исполнение - Да
- Память пиковых значений - Нет
- Минимальный объем хранения - Нет
- Класс точности - 0.5
- Измерение индукции - Нет
- Измерение мощности - Да
- Измерение проводимости - Нет
- Измерение циклов работы - Нет
- Степень защиты - IP64
| Вид индикации | Цифровой |
| Бренд | Generica |
| Место установки | Монтажная плата |
| Тип прибора | Универсальный прибор |
| Тип цепи | трехфазная |
| Класс точности | 0,5 |
Щитовой мультиметр Generica IDM21-5-3-3-LED-G — это тот самый прибор, который ставят «и забывают», пока он спокойно показывает, что творится в сети. Формат 96×96 мм привычный для щитовой автоматики, индикация LED читается быстро даже в полутемном помещении.
Используют его в распределительных щитах и шкафах управления, где нужно держать под контролем параметры трехфазной сети без переносных приборов и постоянных замеров «крокодилами». Хорошо ложится в задачи энергоучета на уровне диспетчеризации: когда данные важны не только на месте, но и в системе мониторинга через интерфейс связи.
Ключевые характеристики по сути:
- формат исполнения — щитовой, лицевая панель 96×96 мм;
- тип — цифровой мультиметр для 3-ф сети;
- индикация — LED (цифры яркие, читаются с расстояния);
- интерфейс — RS-485;
- модель/артикул — IDM21-5-3-3-LED-G.
В практической работе ценят именно «щитовой» подход: прибор всегда на месте, не требует доставать переносной мультиметр, а показания перед глазами у дежурного или наладчика. RS-485 удобен тем, что прибор можно включить в общую линию связи шкафа и снимать показания удаленно — меньше обходов, проще контроль, быстрее находить, где пошла просадка или перекос по фазам.
По работе все просто: измерительные цепи подключаются к контролируемой трехфазной сети, дальше мультиметр в реальном времени отображает параметры на LED-индикаторе. Если задействован RS-485, значения можно передавать в верхний уровень (контроллер, диспетчерский софт) — там уже строят графики, ловят отклонения и фиксируют события по данным системы.
Почему берут такие приборы: экономят время на диагностике, дают понятную картину по сети прямо на двери шкафа и позволяют «снимать телеметрию» по RS-485 без лишней экзотики. Для эксплуатации это обычно означает меньше спорных ситуаций «кажется, было нормально» — цифры либо есть, либо нет.
Рекомендации по применению: заранее продумайте, какие параметры вы хотите видеть на месте, и куда пойдут данные по RS-485 — в контроллер, регистратор или SCADA. Подключение измерительных цепей лучше делать по проекту и с проверкой фазировки: в трехфазных шкафах мелочь вроде перепутанной фазы потом отнимает часы на поиски «странных» показаний. Если шкаф общий и линия RS-485 длинная, уделите внимание правильной топологии и настройкам связи на стороне системы.
