Измеритель длины кабеля Ermenrich NetGeeks NL80 импульсный рефлектометр 85673

Многофункциональный тестер с измерителем длины для сетевых кабелей Ermenrich NL80 85673

Ermenrich NetGeeks NL80 – это современный комбинированный прибор, совмещающий функции измерителя длины кабеля и полнофункционального кабельного тестера. Устройство использует технологию импульсной рефлектометрии (TDR), что позволяет с высокой точностью определять длину линии вплоть до 1000 м и диагностировать состояние кабеля без его отключения.

NL80 универсален: он работает с телефонными, коаксиальными, Ethernet-кабелями, а также с большинством других линий, имеющих металлические проводники. Прибор определяет место обрыва и короткого замыкания, проверяет корректность распиновки витых пар, выполняет тесты пинга и PoE, поддерживает функцию «проблескового» поиска порта на коммутаторе и эффективную трассировку кабеля в плотных пучках. Дополнительная функция – встроенный датчик бесконтактного обнаружения опасного напряжения (NCV), повышающий безопасность работы специалиста.

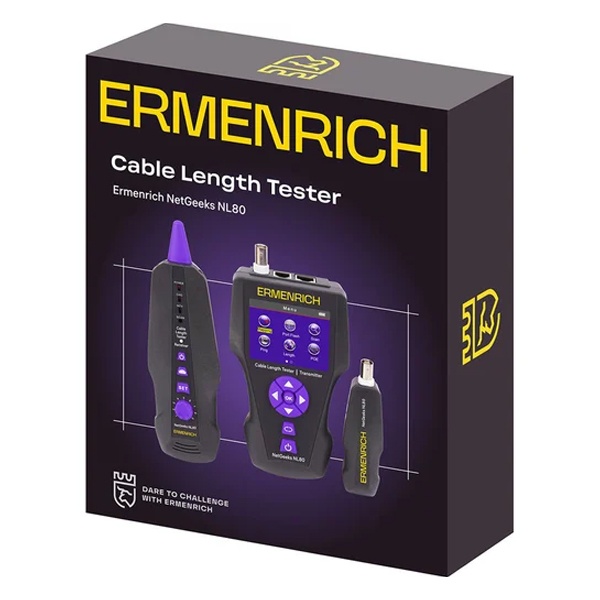

Комплект состоит из передатчика, приемника, дистанционного модуля и набора аксессуаров (патч-корды, зажим «крокодил» и др.). Передатчик оснащен крупным цветным LCD-экраном с подсветкой, отображающим все измерения и результаты тестов. Интерфейс продуман так, чтобы прибором можно было пользоваться без долгого изучения инструкции.

Приемник, совмещенный с NCV-датчиком, имеет встроенный фонарик и подает звуковые сигналы для удобства работы. Во время трассировки кабеля увеличивающаяся интенсивность звука помогает точно определить его положение, а светодиодный индикатор на корпусе подтверждает правильное направление поиска. Чувствительность приемника регулируется: при работе в пучке кабелей ее рекомендуется постепенно уменьшать по мере приближения к нужной линии.

В целом Ermenrich NetGeeks NL80 — это надежный, удобный и многофункциональный инструмент для монтажников, сетевых инженеров и специалистов, которым требуется быстрое и точное выявление проблем в кабельной инфраструктуре.

Характеристики:
• Порты - BNC, RJ11, PoE/PING, RJ45 (Scan), RJ45 (основной), TF карта, microUSB
• Типы обнаруживаемых кабелей - коаксиальный, сетевой STP/UTP категорий 5E/6/6A/7, телефонный, электрический
• Типы тестируемых кабелей - коаксиальный, сетевой STP/UTP категорий 5E/6/6A/7, телефонный, электрические
• Измерение длины кабеля
• Проверка исправности кабеля - обрыв, короткое замыкание, перекрещенные пары, перевернутые пары, перекрестные помехи
• Функция проблесковой индикации (Port Flash)
• Функция проблесковой индикации (Port Flash)
• Трассировка кабеля
• Защита от помех
• Тест PoE
• PING-тест
• Метод измерения - импульсная рефлектометрия во временной области (TDR)
• Единицы измерения - метры/ярды, фут
• Диапазон измерения - 0 — 1000м
• Погрешность - 3% (±0,5 м)
• Измерение дистанции до обрыва
• Измерение дистанции до короткого замыкания
• Калибровка
• Минимальная длина кабеля для калибровки - 20 (рекомендуется кабель 50 м)
• Максимальный рабочий ток - <150мА
• Защита - входное напряжение: 48 В, ток: 5 мА
• Передача данных - до 50 слотов памяти (формат *.txt)
• Дисплей - LCD, цветной
• Диагональ дисплея - 2,8 дюйма
• Разрешение дисплея - 320x240 пикс
• Подсветка дисплея
• Источник питания - 3,7 В, 1800 мАч, зарядка через адаптер постоянного тока 5 В, 1 А (не входит в комплект) и кабель microUSB (входит в комплект)
• Ресурс работы батареи - 20 ч
• Индикатор низкого заряда батареи
• Автоотключение - 120 мин, 15 мин, 30 мин, 60 мин
• Диапазон рабочих температур - от -10 до 60 °С
• Рабочий диапазон влажности - 20-70%
